HEIDENHAIN MANUALplus 620 101
3.5 Configur
er la mac
h
ine

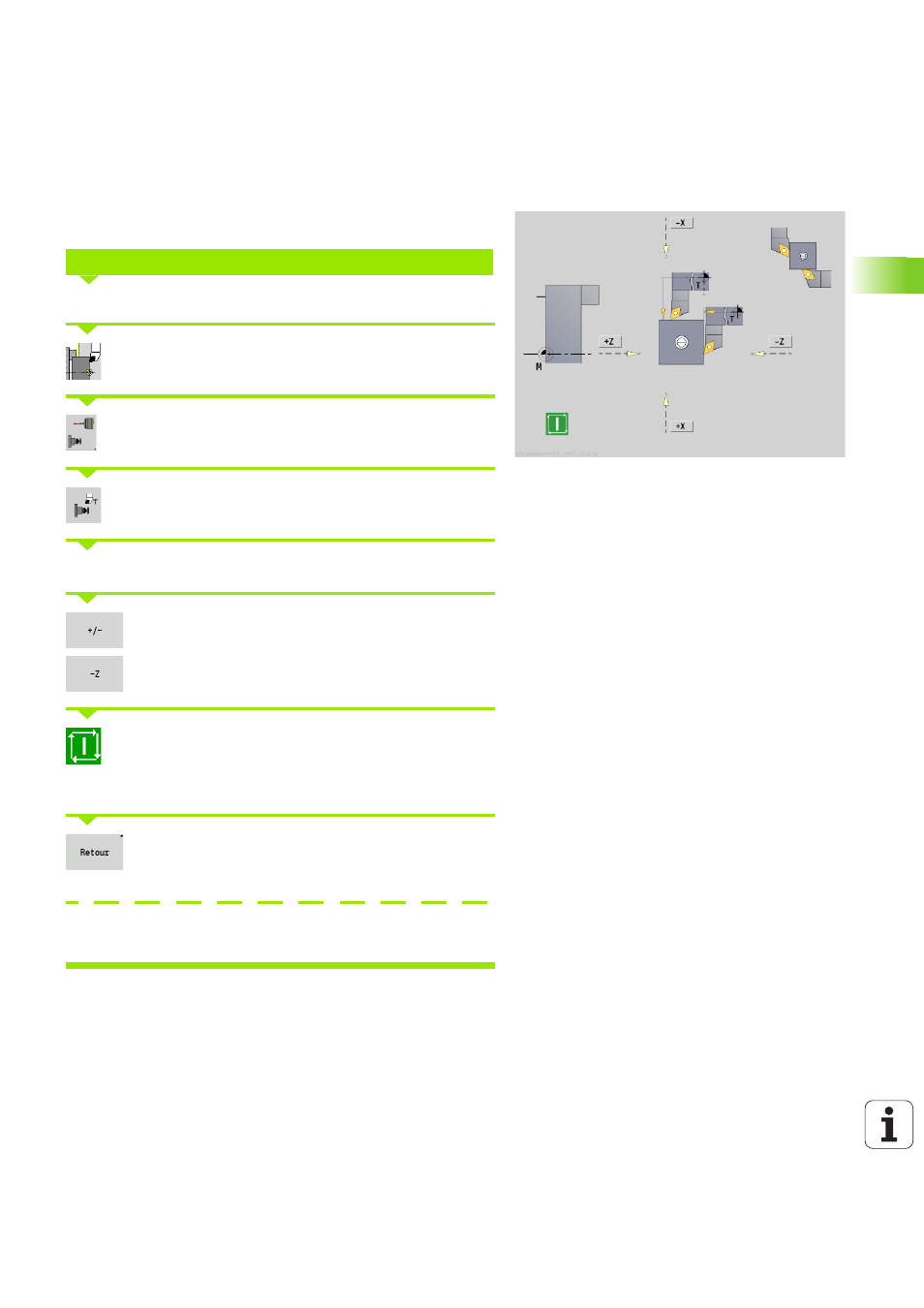

Etalonner le palpeur de table
La fonction "Etalonner le palpeur de table" permet de calculer les
positions exactes du palpeur de table.
Changer l'outil étalonné ou l'outil de référence.
Sélectionner Configurer .
Sélectionner Palpeur .
Sélectionner Palpeur de table .
Prépositionner l'outil pour le premier sens de mesure.
Configurer le sens de déplacement, négatif ou positif.
Appuyer sur la softkey correspondant au sens de la
mesure (ex. : sens Z–).
Appuyer sur Départ cycle : l'outil se déplace dans le
sens de la mesure. Lors du déclenchement, la
position du palpeur est calculée et mémorisée. L'outil
revient au point de départ.
Appuyer sur la softkey "Retour" pour terminer
l'opération d'étalonnage. Les valeurs d'étalonnage
sont mémorisées ou
l'outil est prépositionné pour le sens de mesure suivant et le
processus est réitéré (au maximum 4 sens de mesure).
CALCULER LA POSITION DU PALPEUR
