420 Programmation ICP
5.1
0
Eléments de cont
our sur l'en
v
e
loppe
5.10 Eléments de contour sur
l'enveloppe
Vous créez des contours de fraisage complexes avec „Eléments de
contour sur l'enveloppe“.
 Modes cycles: contours pour cycles de fraisage ICP radial
 smart.Turn: contours pour usinage avec axe C
Les éléments de contour peuvent être cotés en données cartésiennes
ou polaires. Il est également possible d'utiliser la cote du segment
comme alternative à la cote angulaire. La commutation se fait par
softkey (voir tableau).

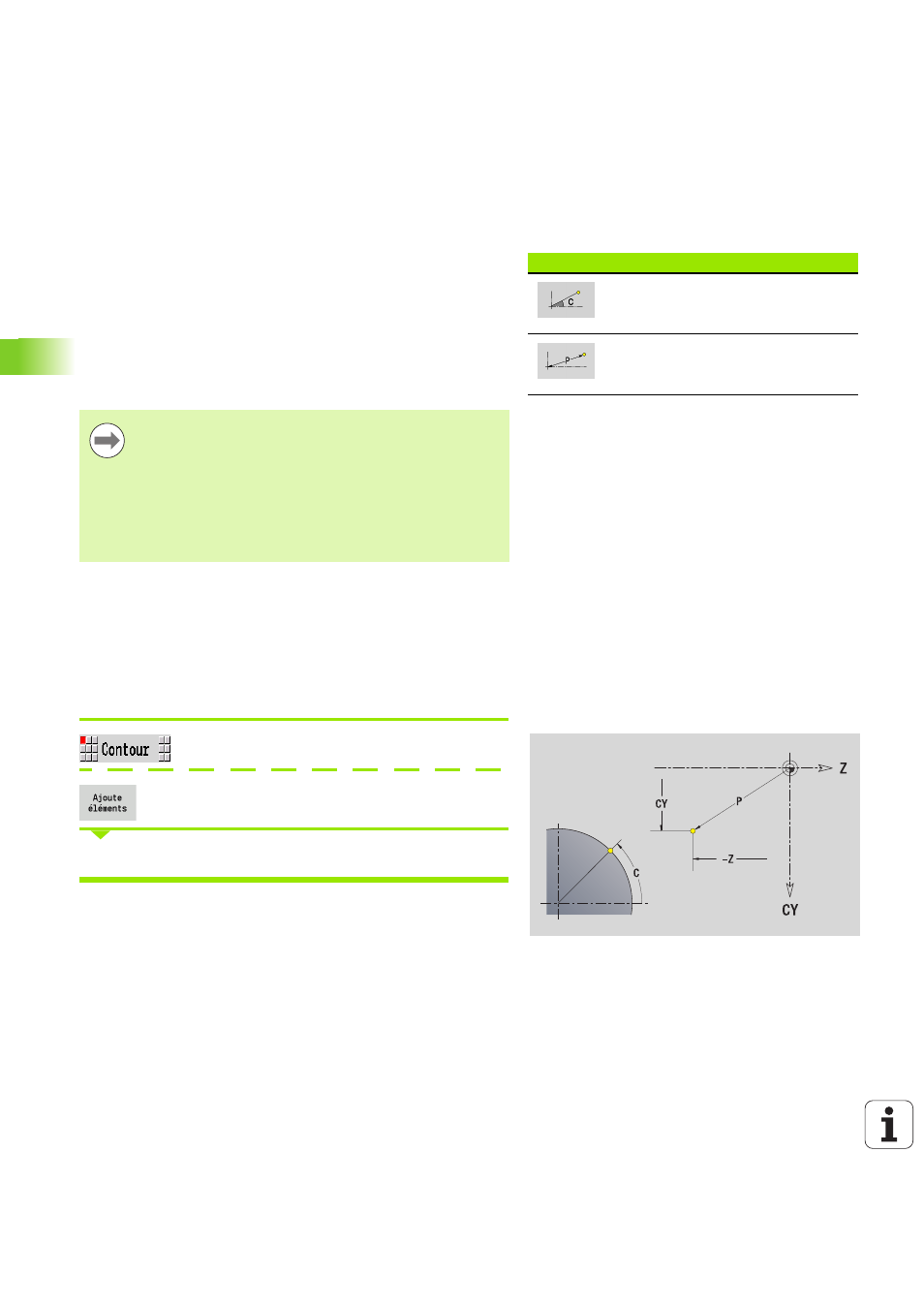

Point initial du contour sur l'enveloppe
Vous entrez les coordonnées du point de départ et du point cible dans
le premier élément de contour. Le point de départ ne peut être
programmé que dans le premier élément de contour. Dans les
éléments de contour suivants, le point de départ est calculé à partir de
l'élément de contour précédent.
Appuyer sur la touche de menu Contour.
Appuyer sur la softkey Ajoute élément.
Définir le point de départ
Softkeys pour coordonnées polaires
Commute le champ de cotation
cartésienne sur programmation de
l'angle C.
Commute le champ sur la
programmation en coordonnées
polaires P.
La cotation cartésienne correspond au développé et
dépend du diamètre de référence.
 Pour les contours sur l'enveloppe, le diamètre de
référence est défini dans le cycle. Ce diamètre sert de
référence à la cotation cartésienne de tous les éléments
de contour suivants.
 Lors de l'appel dans smart.Turn, le diamètre de
référence est défini dans les données de référence.
