HEIDENHAIN MANUALplus 620 369
4.9 Motifs de tr
ous et de figur
es de fr
aisag
e
Exemples pour l'usinage de motifs

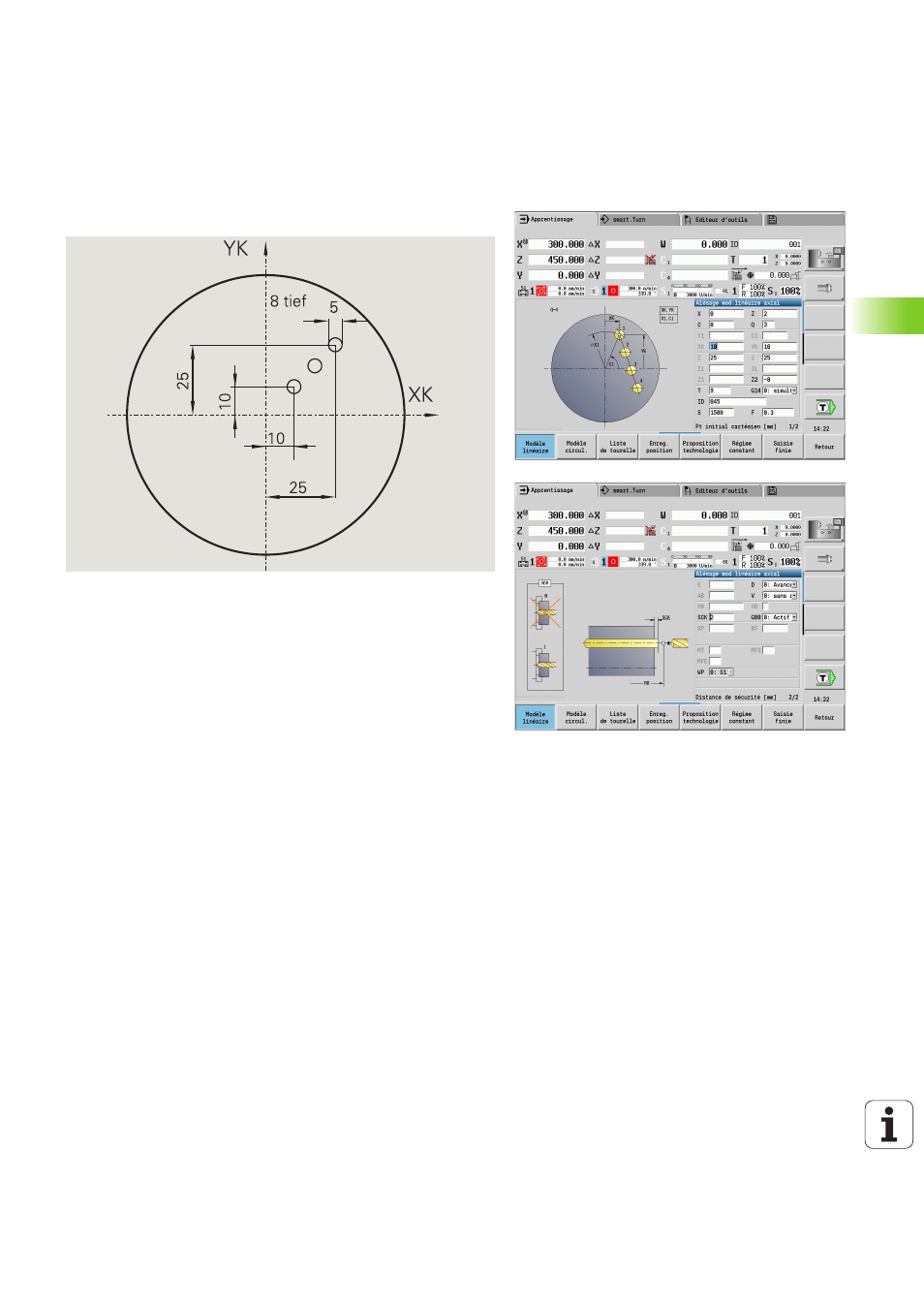

Motif de perçage linéaire sur la face frontale
Le cycle de perçage axial usine un motif de perçage linéaire sur la
face frontale. Pour réaliser cette opération d'usinage, la machine doit
disposer d'une broche indexable et d'outils tournants.
Il faut programmer les coordonnées du premier et du dernier trou ainsi
que le nombre de trous. Seule la profondeur du trou est à indiquer.
Données d'outils
 TO = 8 – orientation d'outil
 DV = 5 – Diamètre de perçage
 BW = 118 – Angle de pointe
 AW = 1 – L'outil est un outil tournant
