HEIDENHAIN MANUALplus 620 81
3.3 Données mac
h
ine

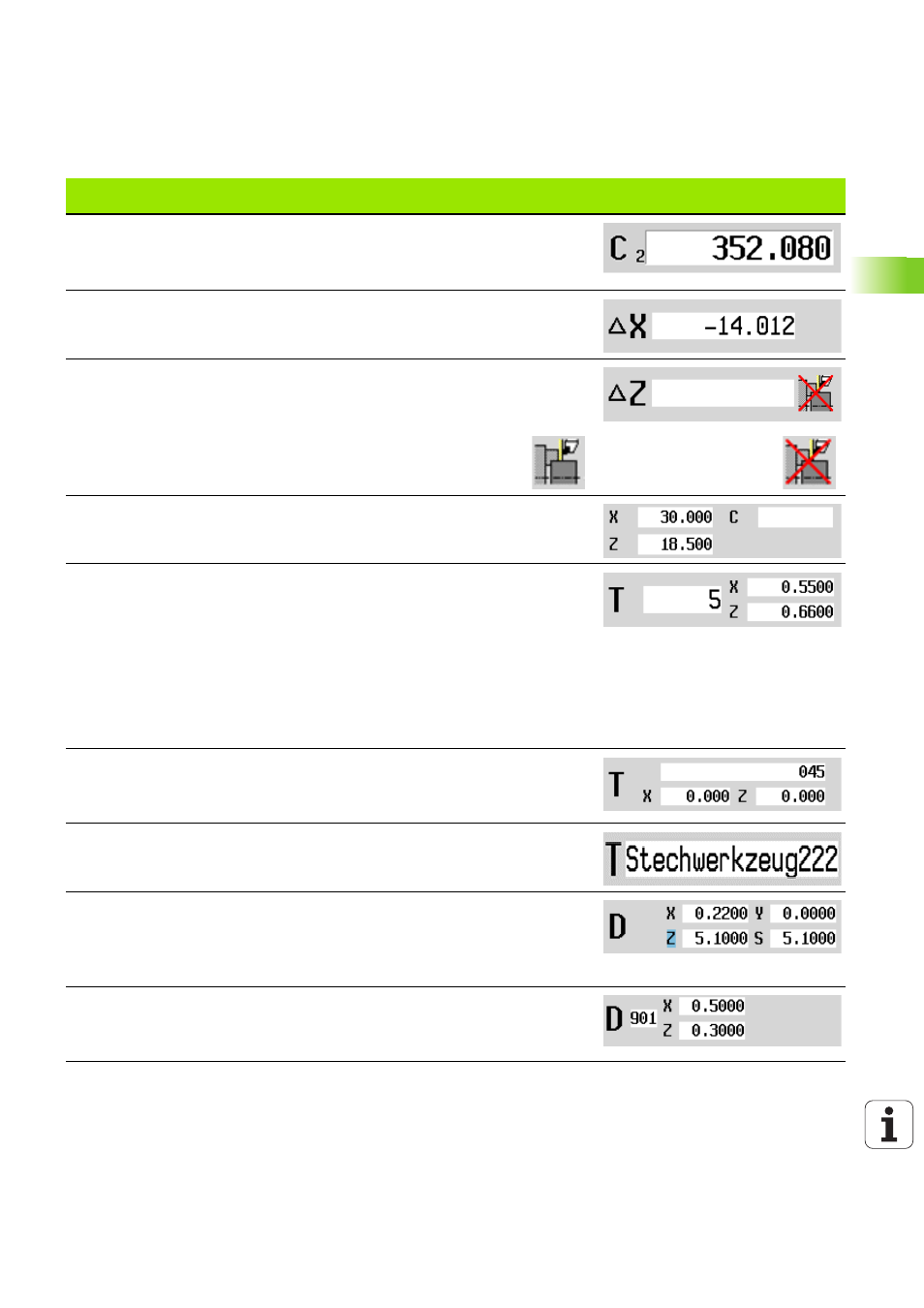

Affichage du numéro du chariot et du numéro de l'axe C : un chiffre à coté de
la fenêtre des position de l'axe indique le numéro affecté au chariot correspondant
ou le numéro de l'axe C. Le chiffre est affiché uniquement si un axe est configuré
plusieurs fois, p. ex. un deuxième axe C comme contre-broche.
Affichage du chemin restant X, Y, Z, W : différence entre la position instantanée
et la position finale de la commande déplacement en cours.
Affichage du chemin restant et état de la zone de sécurité : affichage du chemin
restant et affichage de l'état de la surveillance de la zone de sécurité.
Surveillance zone de
sécurité active Surveillance zone de
sécurité inactive
Affichage de position quatre axes : affichage des valeurs de position de quatre
axes maximum. Les axes affichés dépendent de la configuration de la machine.
Affichage des numéros T
 Numéro T de l'outil installé
 Valeurs de correction d'outil
Pour tous les affichages T :
 T sur fond en couleur : outil tournant
 Numéro T ou ID sur fond en couleur : porte-outil miroir
 Numéro T avec indice : outil multiple
 Lettre X/Z de correction sur fond en couleur : correction spéciale active sens X/Z
Affichage ID de T
 ID de l'outil en place
 Valeurs de correction d'outil
Affichage ID de T sans valeur de correction
 ID de l'outil en place
Corrections d'outils
 Correction spéciale seulement pour outils de gorges ou à plaquettes rondes
 Correction spéciale en gris : correction spéciale non activée
 Lettre X/Z de correction sur fond en couleur : correction spéciale active sens X/Z
Correction additionnelle
 Valeur de correction en gris : correction D inactive
 Valeur de correction en noir : correction D active
Eléments de l'affichage des données-
machine
