HEIDENHAIN MANUALplus 620 495
6.4 F
o
nction loupe

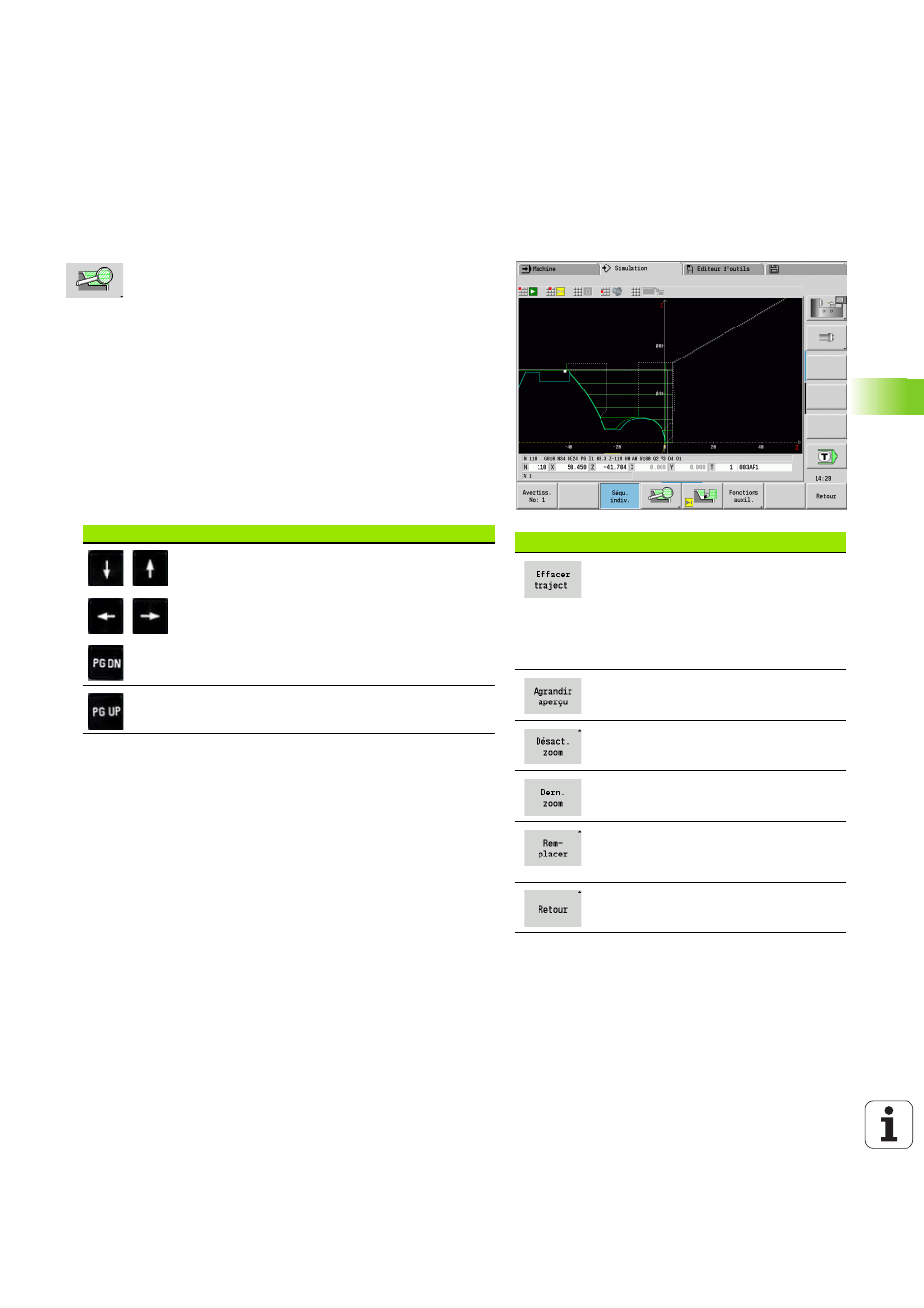

6.4 Fonction loupe
Visualiser un détail du graphique
Cette softkey permet d'activer la loupe. La fonction loupe
sert à choisir un détail visible dans la fenêtre de simulation.
En plus des softkeys, on peut utiliser les touches du
curseur ainsi que les touches PgDn et PgUp pour choisir un détail de
la vue.
Avec les programmes-cycles et lors de la première simulation d'un
programme, la MANUALplus sélectionne automatiquement le détail
de la vue. Si l'on rappelle la simulation du même programme
smart.Turn, c'est le dernier détail actif qui est à nouveau présent.
Dans l'affichage multi-fenêtres, la loupe agit sur la fenêtre avec le
cadre vert.
Choisir un détail à l'aide des touches
 Le détail visible de la vue peut être modifié sans ouvrir le menu
loupe avec les touches suivantes:
Softkeys pour la fonction loupe
 Efface toutes les trajectoires
simulées.
 Si l'actualisation du brut est active,
celle-ci est exécutée et le brut est
redessiné.
 Ferme le menu loupe.
Agrandit directement le détail visible
de l'image (zoom –).
Retourne à la vue standard et ferme le
menu loupe.
Retourne au dernier détail
sélectionné.
Valide le nouveau détail de la zone
délimitée par le rectangle rouge et
ferme le menu loupe.
Ferme le menu loupe sans modifier le
détail de la vue.
Touches pour choisir un autre détail
Les touches de curseur décalent la pièce dans le
sens de la flèche
Réduit la pièce représentée (zoom –)
Agrandit la pièce représentée (zoom +)
