HEIDENHAIN MANUALplus 620 361
4.9 Motifs de tr
ous et de figur
es de fr
aisag
e

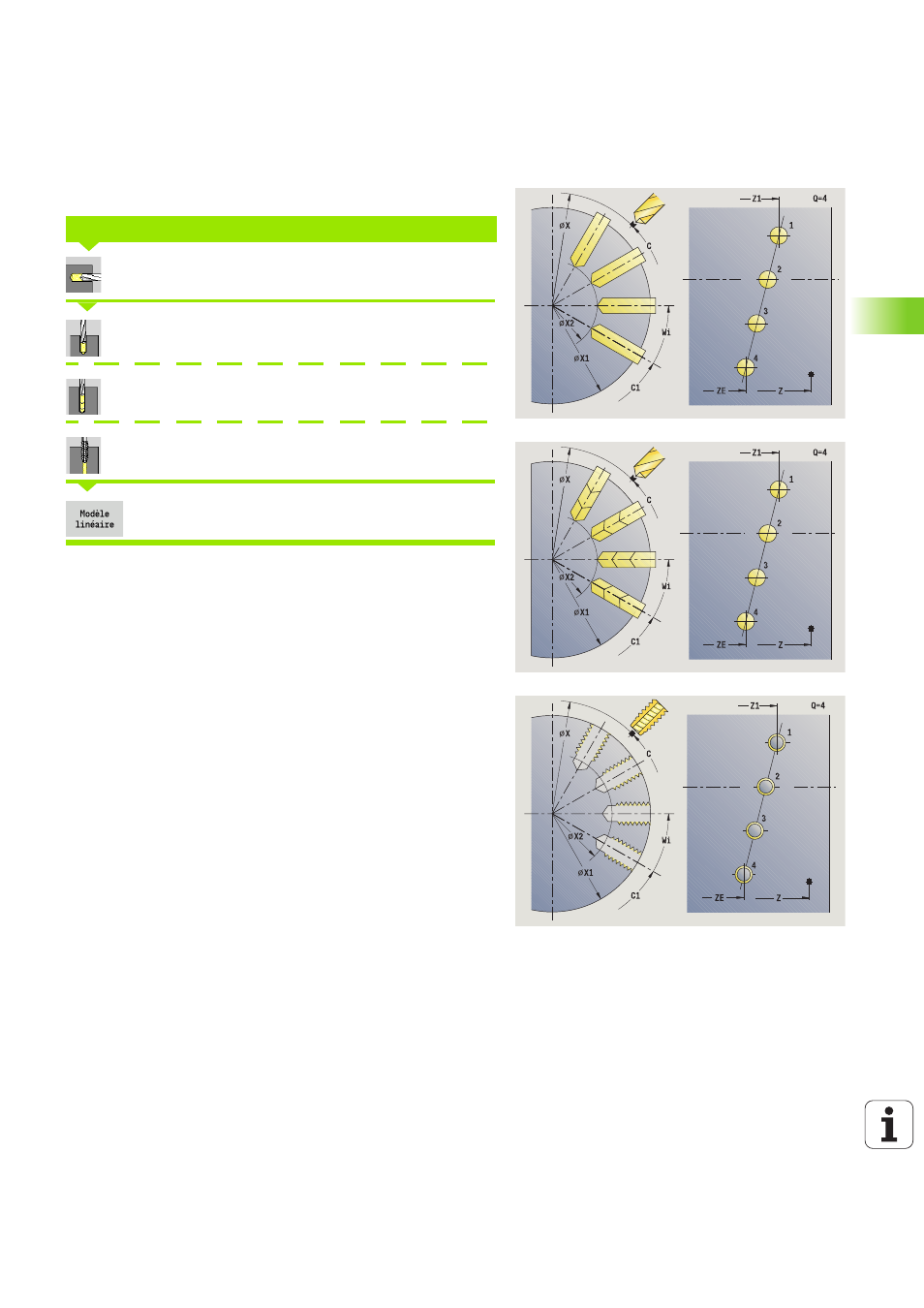

Motif de perçage linéaire radial
Sélectionner Percer
Sélectionner Perçage radial
Sélectionner Perçage profond radial
Sélectionner Taraudage radial
Activer la softkey Motif linéaire
Le motif linéaire est activé lors des cycles de perçage afin que les
perçages de l'enveloppe soient créés à équidistance sur une ligne.
Vous définissez les positions du motif avec le Point final du motif
et l'incrément angulaire ou avec l'incrément angulaire et le nombre
de perçages
.
La commande demande également les paramètres du perçage.
MOTIF DE PERÇAGE LINÉAIRE, RADIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut: angle de
broche actuel)
Q Nombre de perçages
Z1 Point initial du motif (position du 1er perçage)
ZE Point final du motif (par défaut: Z1)
C1 Angle du 1er perçage (angle de départ)
Wi Incrément angulaire (écarts sur le motif) – (par défaut : les
trous sont répartis régulièrement sur l'enveloppe)
