500 Simulation graphique
6.7 Sauv
eg
ar
der le cont
our
6.7 Sauvegarder le contour
Enregistrer le contour créé dans la simulation
Vous pouvez sauvegarder un contour généré lors de la simulation et
l'importer dans smart.Turn. Vous importez dans smart.Turn le contour
de la pièce brute et de la pièce finie généré lors de la simulation. Pour
cela, sélectionnez la fonction „Insérer contour“ dans le menu „ICP“.
Exemple: vous définissez la pièce brute et la pièce finie et simulez le
premier montage. Puis vous enregistrez le contour exécuté et l'utilisez
pour le deuxième montage.
Lors de la „création du contour“, la simulation sauvegarde:
 PIECE BRUTE: l'état d'usinage du contour simulé
 PIECE FINIE: la pièce finie programmée
La simulation tient compte d'un décalage du point zéro pièce et/ou
d'une image miroir de la pièce.

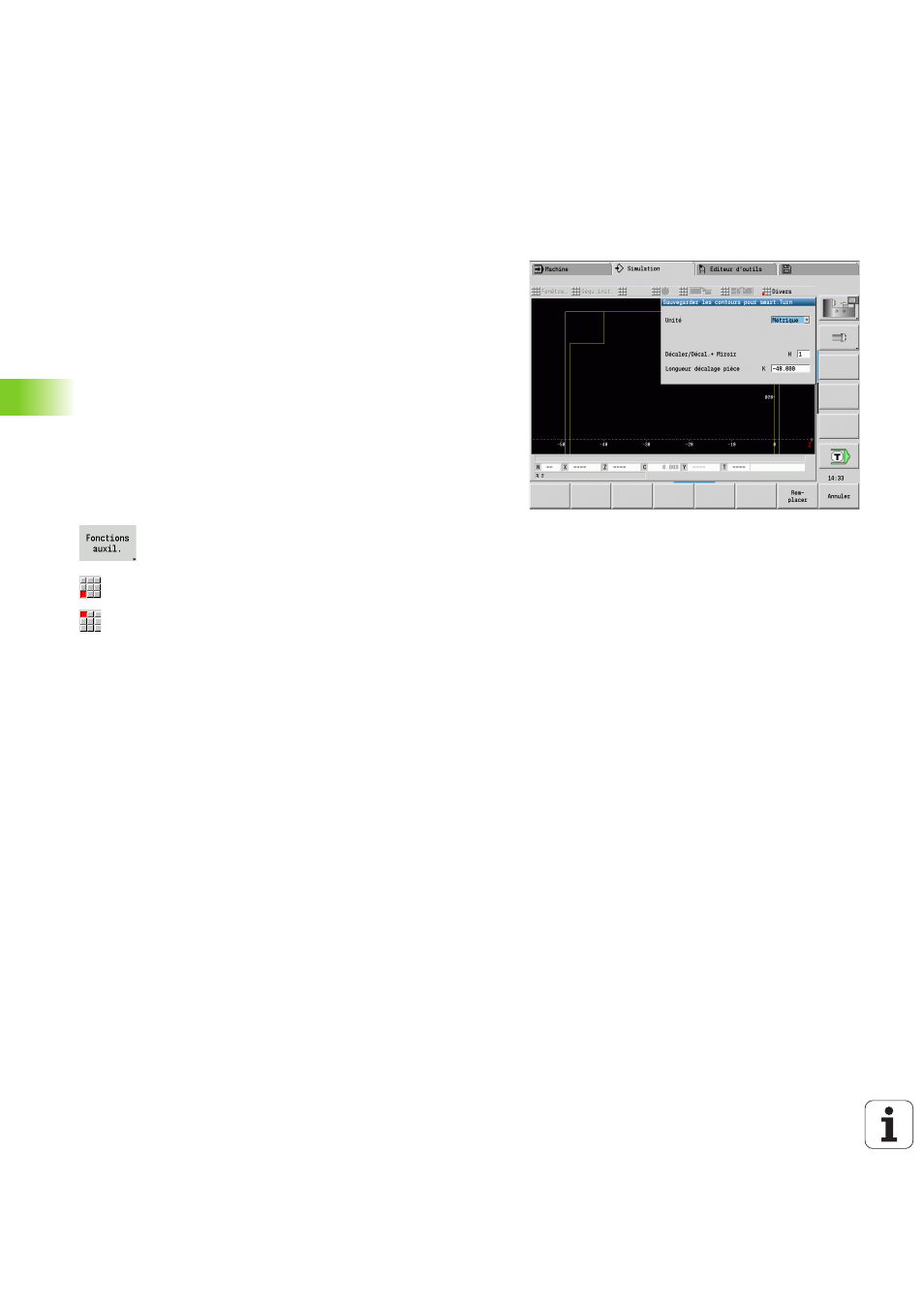

Sauvegarder le contour:
 Sélectionner la softkey „Fonctions auxiliaires“
 Sélectionner le menu „Divers“
 Sélectionner le menu „Sauvegarder contour“
 La commande ouvre une boite de dialogue dans laquelle vous
pouvez définir les champs de saisie suivants:
 Unité de mesure: définition du contour en système métrique ou
en pouces
 Décalage: décalage du point zéro pièce
 Miroir: inverser/ne pas inverser les contours
