436 Programmation ICP
5.12 Cont
ours sur f
a
ce fr
ontale dans smar
t.T
u
rn

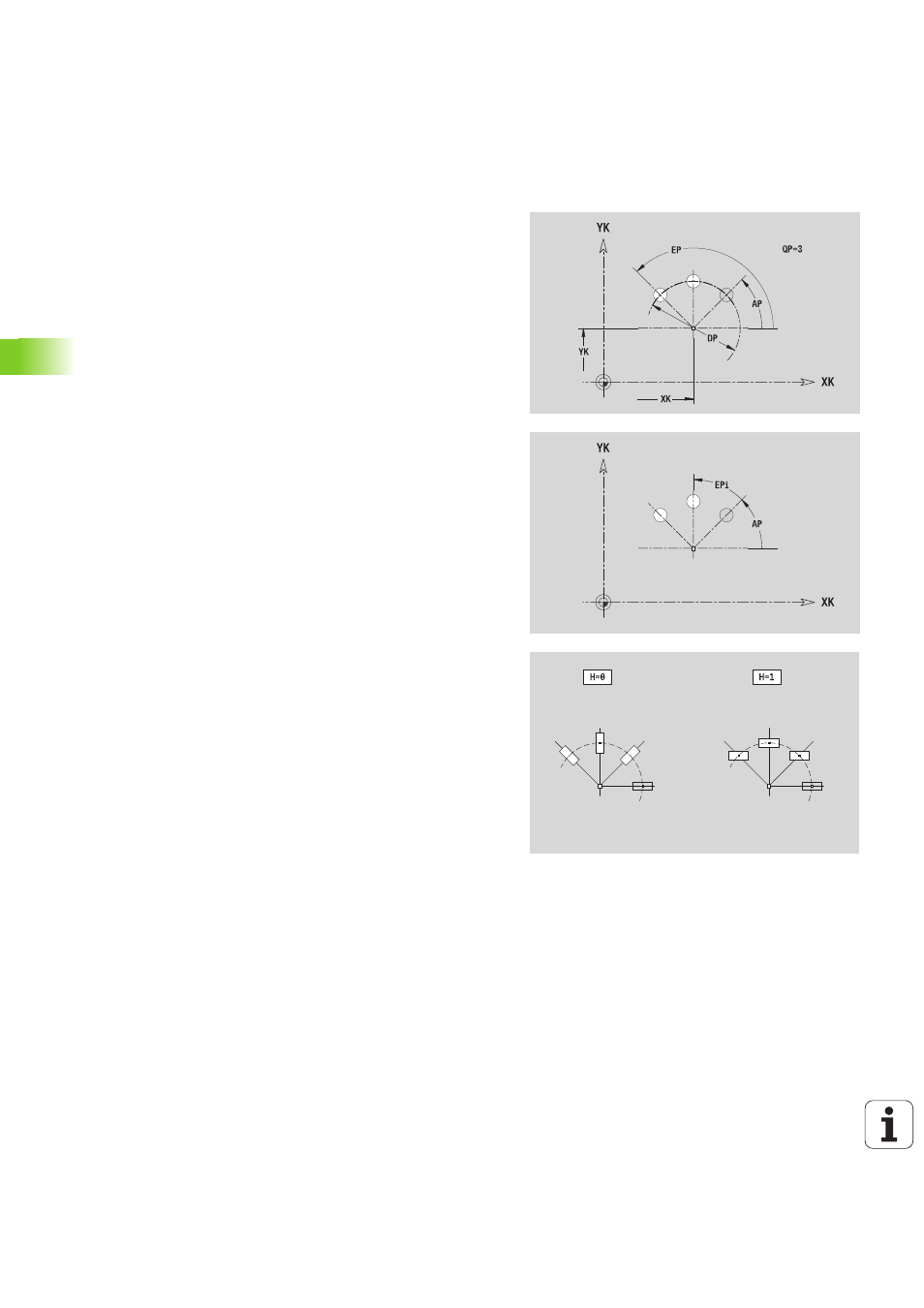

Motif circulaire, face frontale
La cote de référence ZR peut être déterminée avec la fonction
"Choisir plan de référence" (voir page 427).
L'éditeur ICP génère :
 l'identifiant de section FRONT avec le paramètre "Cote de
référence". Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage/de perçage (–1*BT).
 un G402 avec les paramètres du motif.
 la fonction G et les paramètres de la figure/du perçage.
 un G309.
Données de référence, face frontale
ID
Nom du contour
PT Profondeur de fraisage
ZR Cote de référence
Paramètres du motif
XK, YK
Centre du motif (coordonnées cartésiennes)
QP Nombre de points du motif
DR Sens de rotation (par défaut: 0)
 DR = 0, sans EP: répartition sur un cercle entier
 DR = 0, avec EP: répartition sur un arc de cercle
 DR = 0, avec EPi: le signe de EPi détermine le sens
(EPi 0: sens horaire).
 DR = 1, avec EP: sens horaire
 DR = 1, avec EPi: sens horaire (le signe de EPi est
sans importance)
 DR = 2, avec EP: sens anti-horaire
 DR = 2, avec EPi: sens anti-horaire (le signe de EPi est
sans importance)
DP Diamètre du motif
AP Angle de départ (par défaut: 0°)
EP Angle final (sans indication: répartition des perçages sur
360°)
EPi Angle entre deux figures
H Position élément
 0: normal – les figures subissent une rotation autour
du centre du cercle.
 1: position standard – la position de la figure par
rapport au système de coordonnées reste inchangée
(translation).
Paramètres de la figure/du perçage sélectionné
