84 Mode Machine
3.3 Données mac
h
ine
Etat des cycles
La MANUALplus affiche l'état actuel du cycle avec le symbole
correspondant (voir tableau ci-contre).
Avance d'axe
F (en anglais : "Feed") est la lettre de code qui désigne les valeurs
d'avance. La programmation s'effectue en fonction de la position de la
softkey Minutes-avance, à savoir en :
 millimètres par tour de la broche (avance par tour)
 millimètres par minute (avance/minute).
L'unité de mesure affichée indique le type d'avance sélectionné pour
l'usinage.
Avec le potentiomètre de correction d'avance (Feed-Override),
vous modifiez l'avance (plage : 0 % à 150 %).

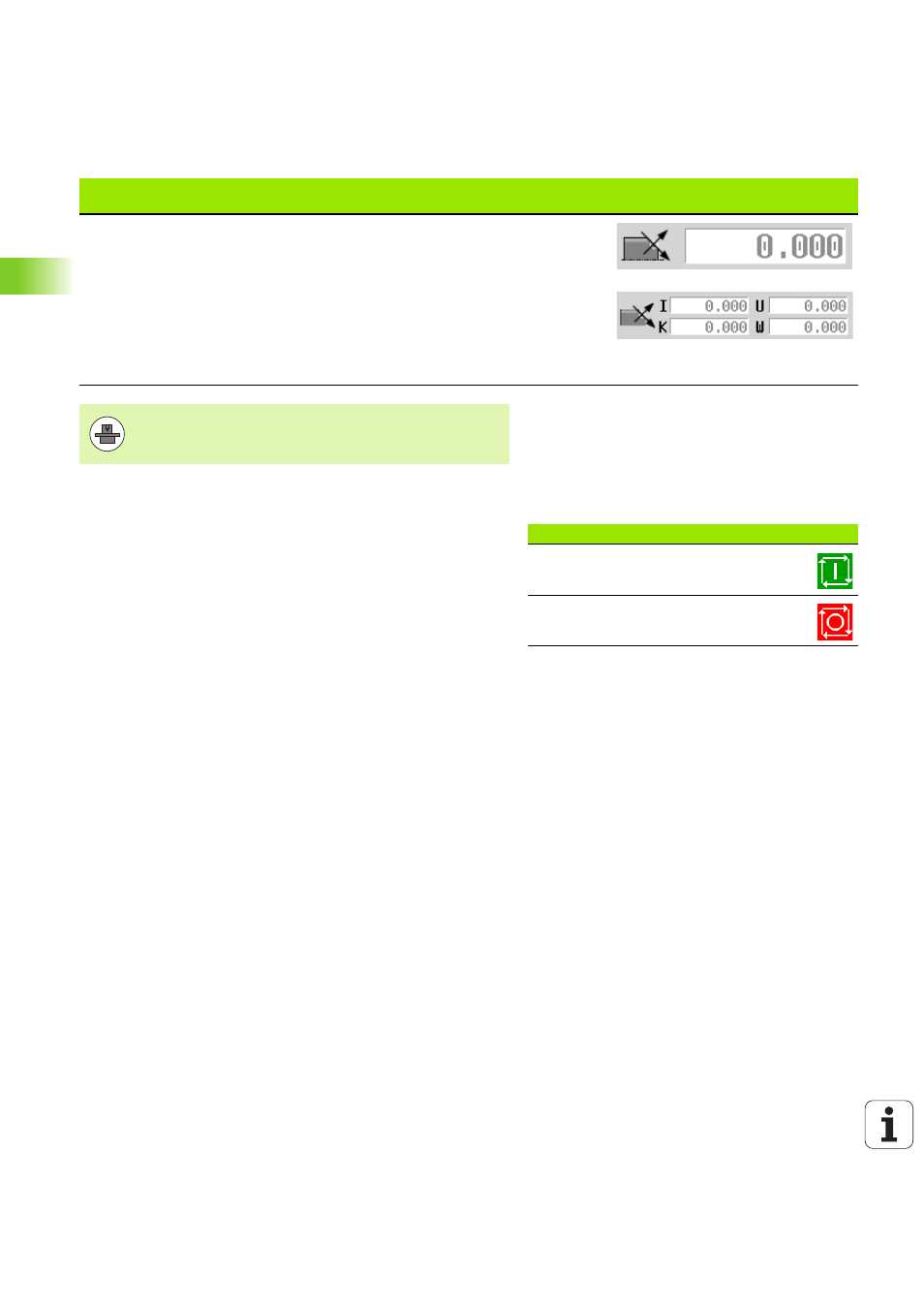

Affichage de l'axe B : les informations qui apparaissent sur l'état du plan incliné
varient selon la configuration des paramètres machine.
 Valeur angulaire programmée de l'axe B
 Affichage des valeurs actuelles I, K, U et W
 I : référence du plan en X
 K : référence du plan en Z
 U : décalage en X
 W : décalage en Z
Eléments de l'affichage des données-
machine
L'affichage des données de la machine est librement
configurable par le constructeur. Votre affichage peut
donc être différent de l'affichage représenté ici.
Symboles du cycle
Etat "Cycle ON"
Cycle ou exécution de programme activé(e)
Etat "Cycle OFF"
Aucun cycle ni programme activé
