HEIDENHAIN MANUALplus 620 449
5.14 Cont
ours dans le plan XY

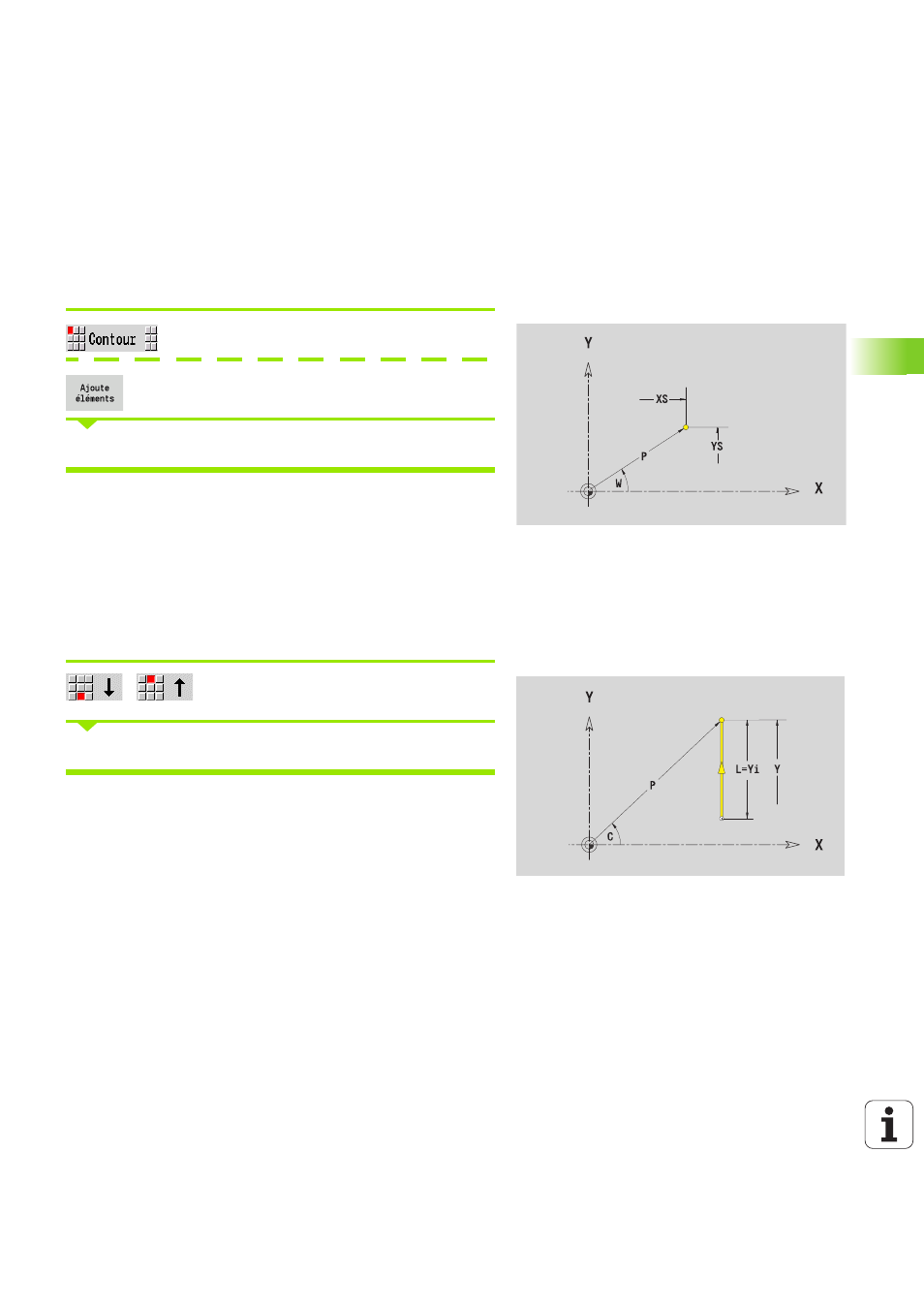

Point de départ du contour, plan XY
Vous entrez les coordonnées du point de départ et du point cible dans
le premier élément de contour. Le point de départ ne peut être
programmé que dans le premier élément de contour. Dans les
éléments de contour suivants, le point de départ est calculé à partir de
l'élément de contour précédent.
Appuyer sur la touche de menu Contour.
Appuyer sur la softkey Ajoute élément.
Définir le point de départ
ICP génère G170 dans smart.Turn.
Droites verticales, plan XY
Sélectionner la direction de la droite.
Coter la droite et définir la transition avec l'élément de contour suivant.
ICP génère un G171 dans smart.Turn.
Paramètres pour définir le point de départ
XS, YS
Point de départ du contour
W Point de départ du contour, polaire (angle)
P Point de départ du contour, polaire (rayon)
Paramètres
Y
Point d'arrivée
Yi Point d'arrivée en incrémental (distance départ – arrivée)
W Point d'arrivée, polaire – angle
P Point d'arrivée, polaire
L Longueur droite
F : voir attributs d'usinage page 377
