HEIDENHAIN MANUALplus 620 105

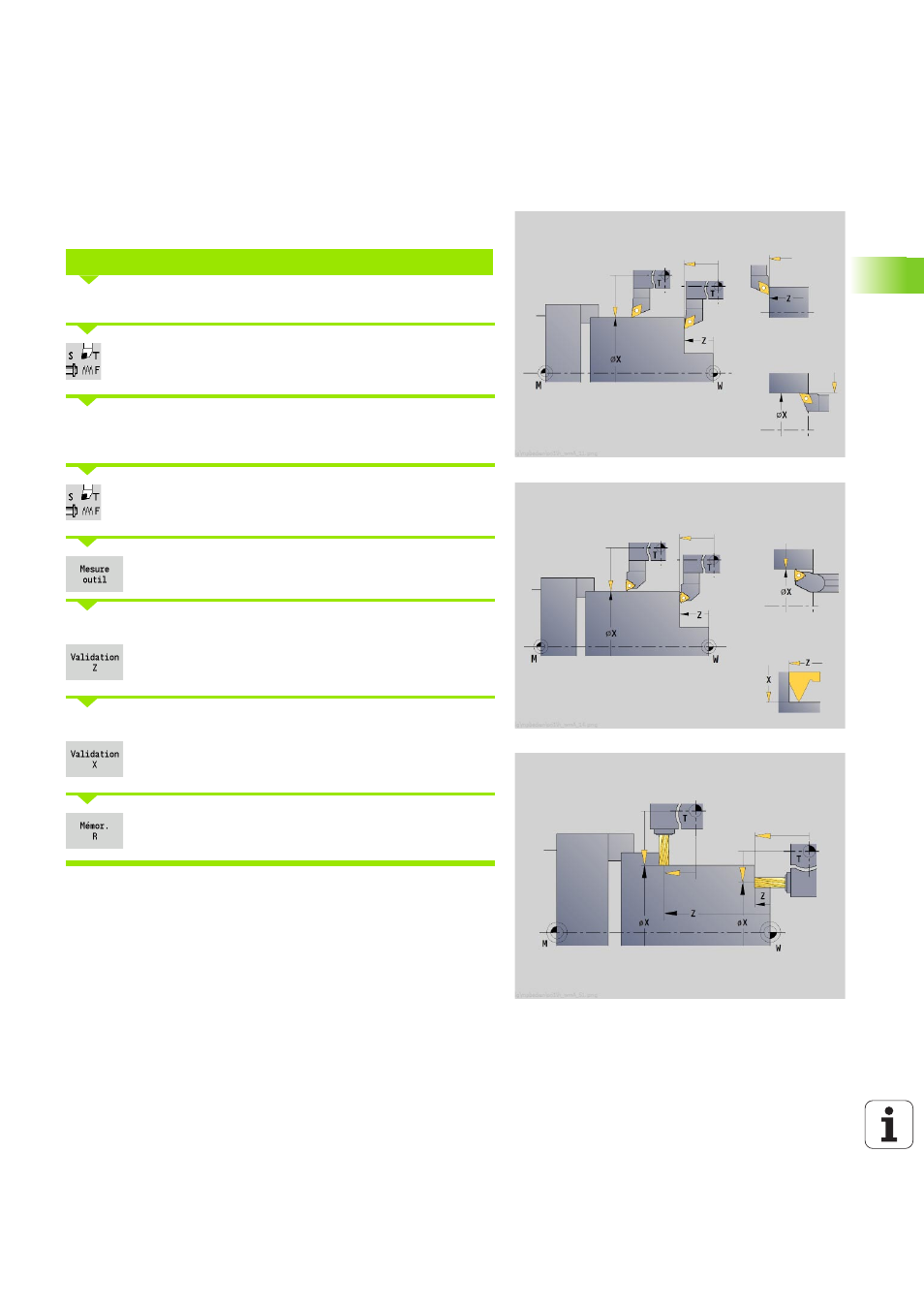

3.6 Etalonner les outils
Effleurer
Par „Effleurement“, vous déterminez les dimensions par rapport à un
outil étalonné.
Enregistrer l'outil à mesurer dans le tableau d'outils.
Installer un outil étalonné et entrer le numéro T dans
le Dialogue TSF.
Dresser la face transversale et définir cette position comme point zéro
pièce.
Retour à Régler TSF, installer l'outil à mesurer.
Activer Mesure d'outil
Effleurer la face transversale.
Entrer "0" comme coordonnée du point de mesure Z
(point zéro pièce) et mémoriser.
Usiner le diamètre de mesure.
Entrer le diamètre comme coordonnée du point de
mesure X
et mémoriser.
Pour les outils de tournage, entrer le rayon de la
plaquette et valider dans le tableau d'outils.
DÉTERMINER LES DIMENSIONS D'OUTIL PAR EFFLEUREMENT
