402 Programmation ICP
5.7 Descr
iptions des pièces br
ut
es

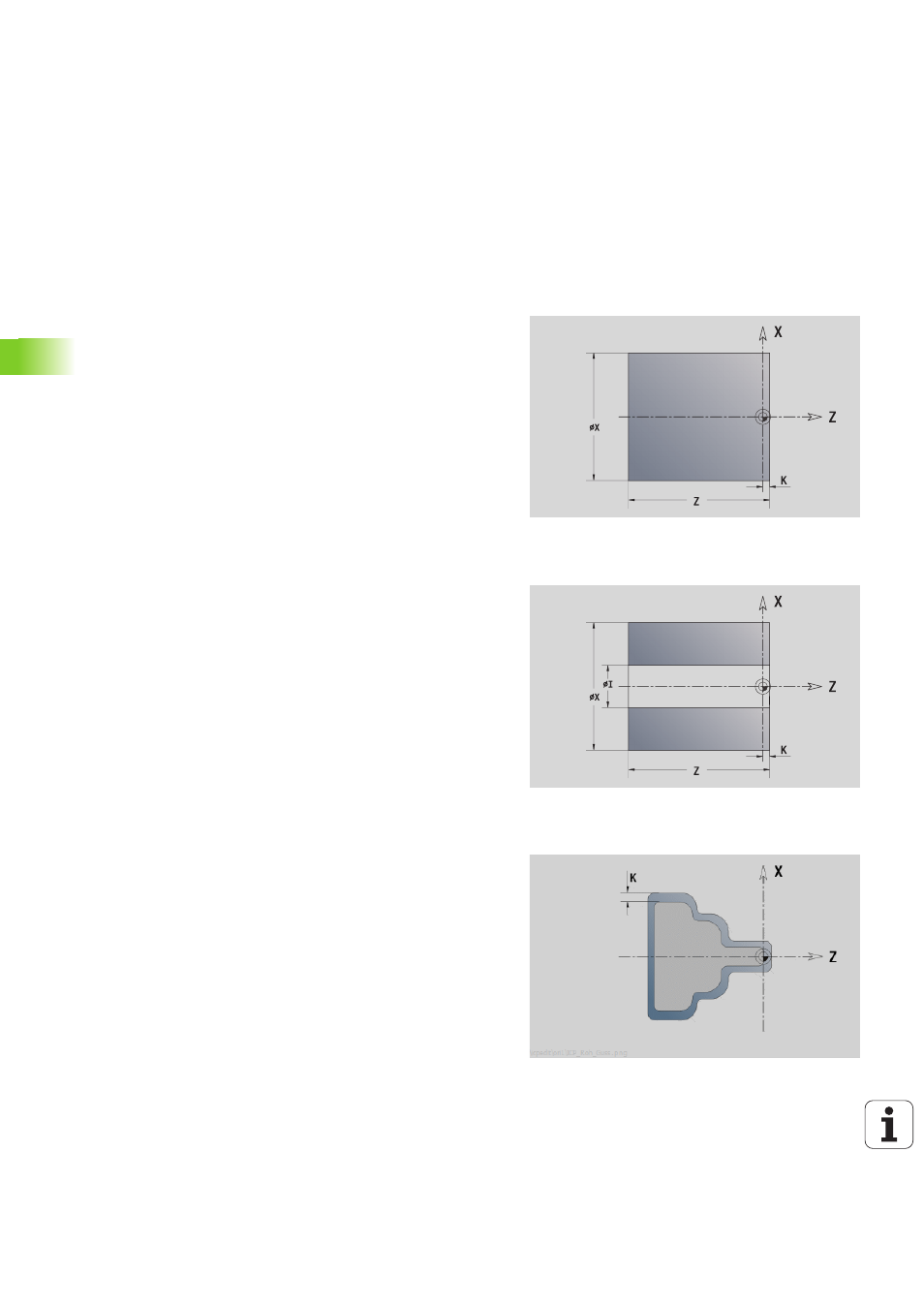

5.7 Descriptions des pièces brutes
Dans smartT.Turn, les formes standard „barre“ et „tube“ sont
définies avec une fonction G.
Forme brute „barre“
La fonction définit un cylindre
ICP génère un G20 dans la section BRUT de smart.Turn.
Forme brute „tube“
La fonction définit un cylindre creux
ICP génère un G20 dans la section BRUT de smart.Turn.
Forme de pièce brute "Pièce moulée"
La fonction décrit une surépaisseur sur un contour de pièce finie
existant.
En mode smart.Turn, l'éditeur ICP génère un contour dans la section
PIECE BRUTE.
Paramètre
X
Diamètre du cylindre
Z Longueur de la pièce brute
K Côté droit (distance point zéro pièce – côté droit)
Paramètre
X
Diamètre cylindre creux
Z Longueur de la pièce brute
K Côté droit (distance point zéro pièce – côté droit)
I Diamètre intérieur
Paramètre
K
Surépaisseur parallèle au contour
