HEIDENHAIN MANUALplus 620 279
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments

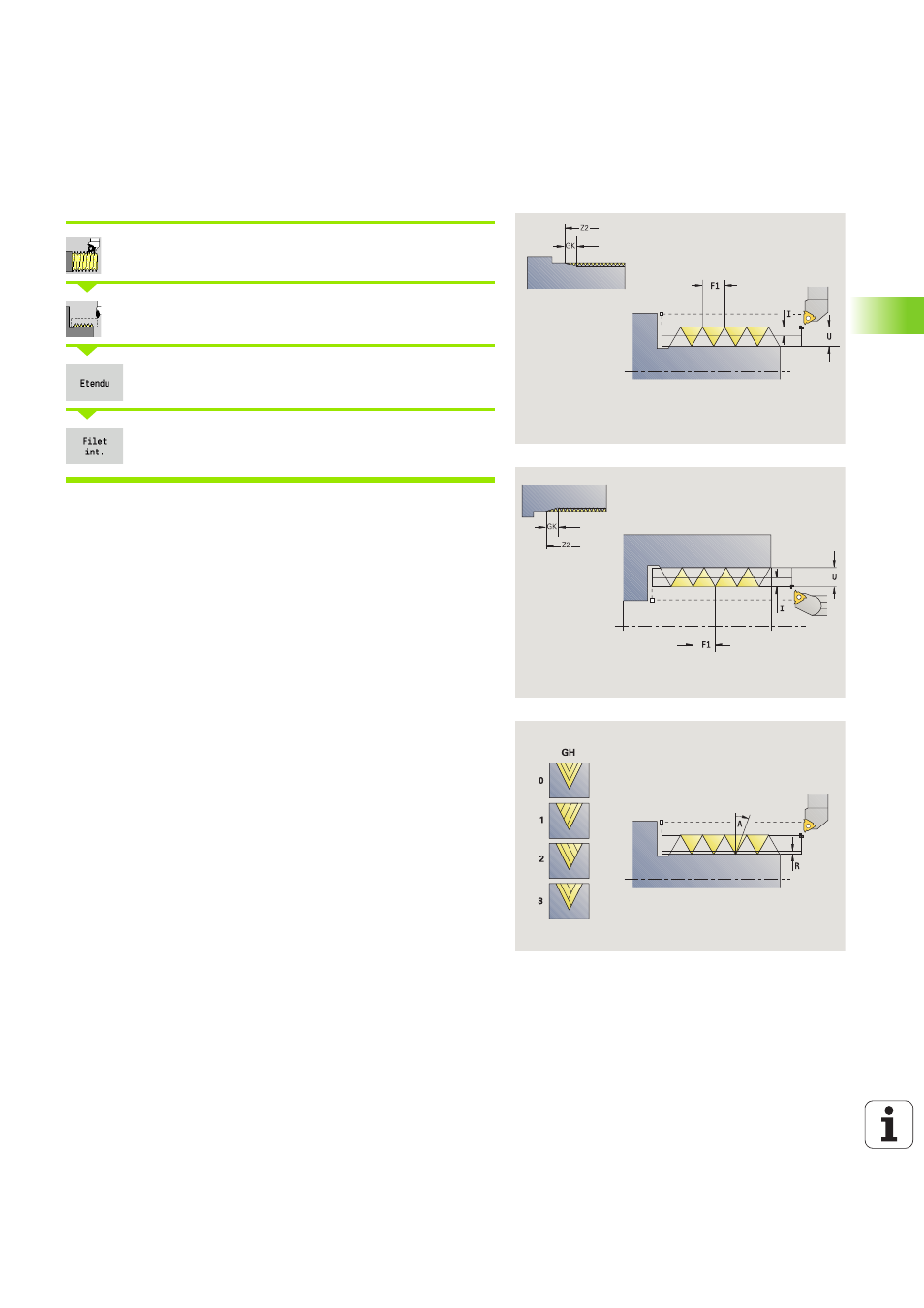

Cycle filetage (longitudinal) – Etendu
Sélectionner Fileter
Sélectionner le cycle de filetage
Activer la softkey Etendu
 Activé : filetage intérieur
 Désactivé : filetage extérieur
Ce cycle crée un filetage extérieur ou intérieur, simple filet ou
multifilets Le filet commence au point de départ et se termine au
point final du filetage
(sans entrée ni sortie).
Paramètres du cycle
X, Z
Point de départ du filet
Z2 Point final du filet
F1 Pas du filetage (= avance)
D Nombre de filets (par défaut: 1 filet)
U Profondeur de filetage – aucune indication:
 Filetage extérieur: U=0.6134*F1
 Filetage intérieur: U=–0.5413*F1
I Plongée max.
 I<U : première passe avec "I" ; toutes les autres passes :
réduction de la profondeur de passe
 I=U: une passe
 Aucune donnée : I est calculée à partir de U et F1
GK Longueur en sortie
G47 Distance de sécurité (voir page 142)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
GH Mode de décalage
 0: sans décalage
 1: de la gauche
 2: de la droite
 3: altern. gauche/droite
