HEIDENHAIN MANUALplus 620 445
5.13 Cont
ours sur en
v
e
loppe dans smar
t.T
u
rn

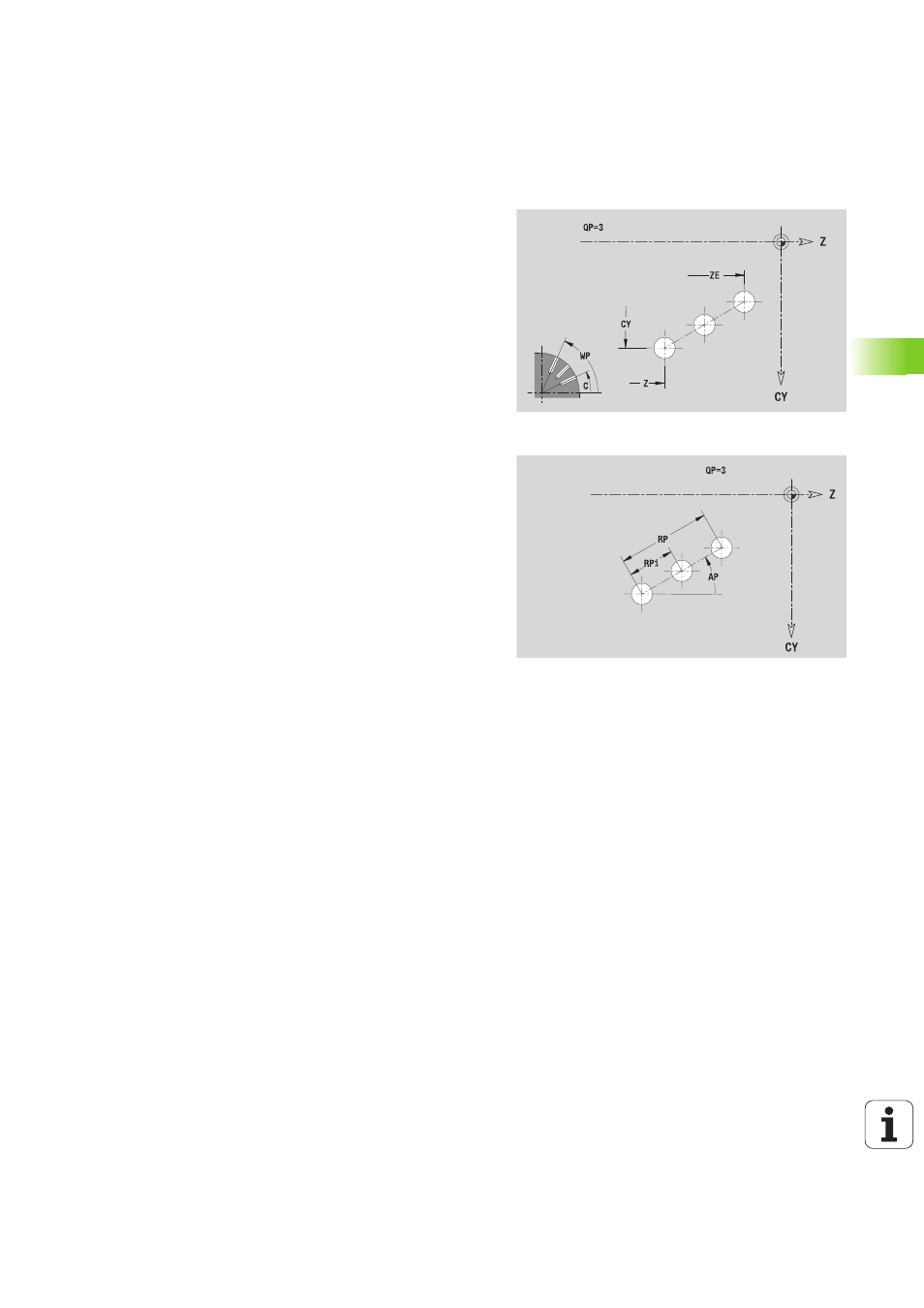

Motif linéaire sur enveloppe
Le diamètre de référence XR peut être calculé avec la fonction
"Choisir plan de référence" (voir page 427).
L'éditeur ICP génère :
 l'identifiant de section ENVELOPPE avec le paramètre "Diamètre de
référence". Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage/de perçage (–1*BT).
 un G411 avec les paramètres du motif.
 la fonction G et les paramètres de la figure/du perçage.
 un G309.
Données de référence, enveloppe
ID
Nom du contour
PT Profondeur de fraisage
XR Diamètre de référence
Paramètres du motif
Z
1er point du motif
CY 1er point du motif comme cote de segment (référence :
diamètre XR)
C 1er point du motif (angle)
QP Nombre de points du motif
ZE Point final du motif
ZEi Distance entre deux points du motif (dans le sens Z)
WP Point final du motif (angle)
WPi Ecart entre deux points du motif (angle)
AP Position angulaire
RP Longueur totale du motif
RPi Distance entre deux points du motif
Paramètres de la figure/du perçage sélectionné
