3.3 Données mac
h
ine

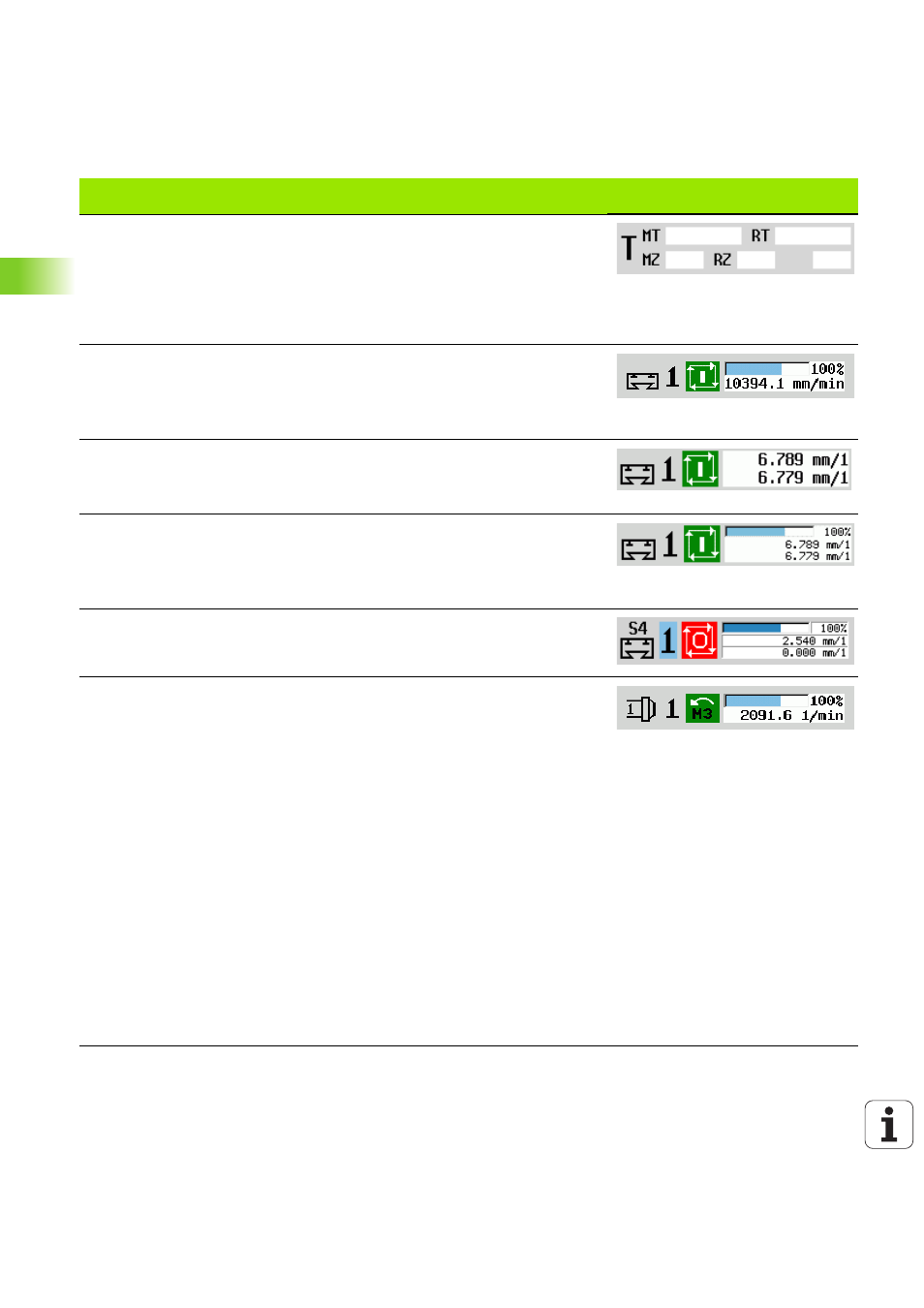

Durée d'utilisation de l'outil
 „T“ : noir = surveillance globale de durée d'utilisation en service, blanc =
surveillance hors service
 MT, RT actif : surveillance en fonction de la durée d'utilisation
 MZ, RZ actif : surveillance en fonction du nombre de pièces
 Tous les champs vides : outil sans surveillance de durée d'utilisation
Affichage des chariots et état des cycles
 champ supérieur : réglage du potentiomètre
 champ inférieur sur fond blanc : avance effective
 champ inférieur sur fond gris : avance programmé, chariot à l'arrêt
Affichage des chariots et état des cycles
 Champ supérieur : avance programmée
 champ inférieur : avance effective
Affichage des chariots et état des cycles
 champ supérieur : réglage du potentiomètre
 champ du milieu : avance programmée
 champ inférieur : avance effective
Affichage des chariots lors de l'usinage sur la face arrière
 Lors de l'usinage sur la face arrière, le numéro du chariot est sur fond bleu
Affichage de la broche avec le numéro, la gamme et l'état de la broche
 champ supérieur : réglage du potentiomètre
 champ inférieur : vitesse de rotation effective ou orientation broche
Pour tous les affichages de la broche :
 Symbole de broche : noir = broche validée; blanc = broche non validée
 Chiffre dans le symbole broche : gamme de broche
 Chiffre à droite du symbole de broche : numéro de la broche
 si la touche de broche est présente : le numéro de la broche sélectionnée est sur
fond en couleur
 Etat de la broche : Voir "Broche" à la page 85.
 Affichage de la vitesse de rotation broche en „1/min“ ou m/min
 Affichage de la vitesse nominale de rotation en „1/min“
 avec M19 et lorsque le constructeur de la machine a choisi l'orientation au lieu de
la valeur effective de la rotation lors d'un arrêt broche.
 Si une broche est en mode esclave pendant une synchronisation, la valeur „0“
est affichée au lieu de la vitesse de rotation programmée
 Le symbole de la broche apparaît en couleur en mode Synchrone, qu'il s'agisse
de la broche maître ou esclave.
Eléments de l'affichage des données-
machine
