210 Programmation des cycles
4.4 Cy
cles Multipasses

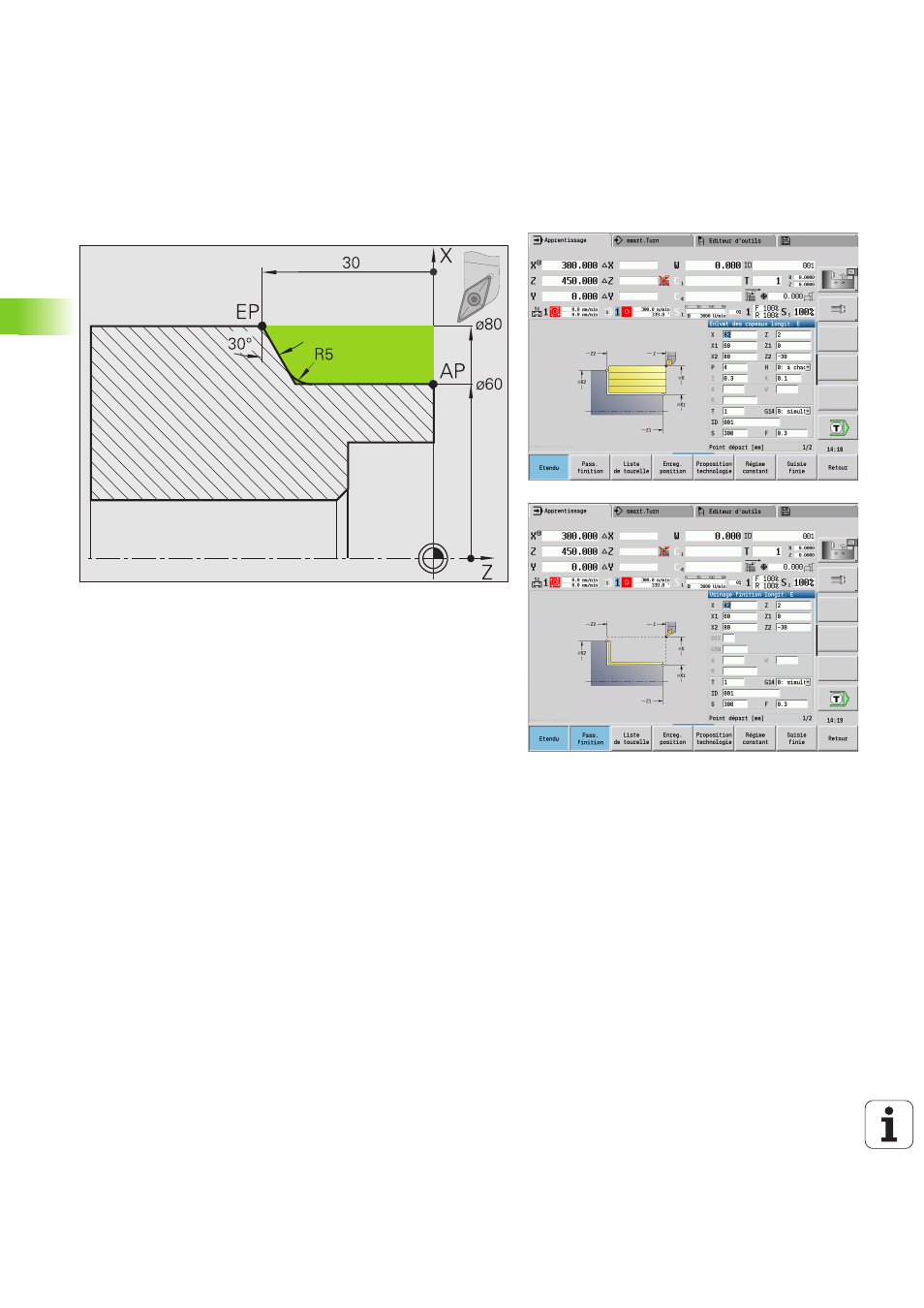

Exemples pour cycles Multipasses
Ebauche et finition d'un contour extérieur
La zone sélectionnée entre AP (point de départ du contour) et EP
(point final du contour) est ébauchée avec Multipasses
longitudinales – Etendu
, en tenant compte des surépaisseurs. A
l'étape suivante, l'outil effectue la finition de la partie de contour avec
Multipasses longitudinales - Etendu
.
Le „mode Etendu“ réalise aussi bien l'arrondi que la pente en fin de
contour.
Les paramètres premier point du contour X1, Z1 et point final du
contour X2, Z2
sont déterminants pour le sens de l'usinage et de la
prof. de passe – ici, usinage extérieur et prise de passe „dans le sens
X–“.
Données d'outils
 Outil de tournage (pour usinage extérieur)
 TO = 1 – orientation d'outil
 A = 93° – Angle d'inclinaison
 B = 55° – Angle de pointe
