HEIDENHAIN MANUALplus 620 493
6.3 V
u
es

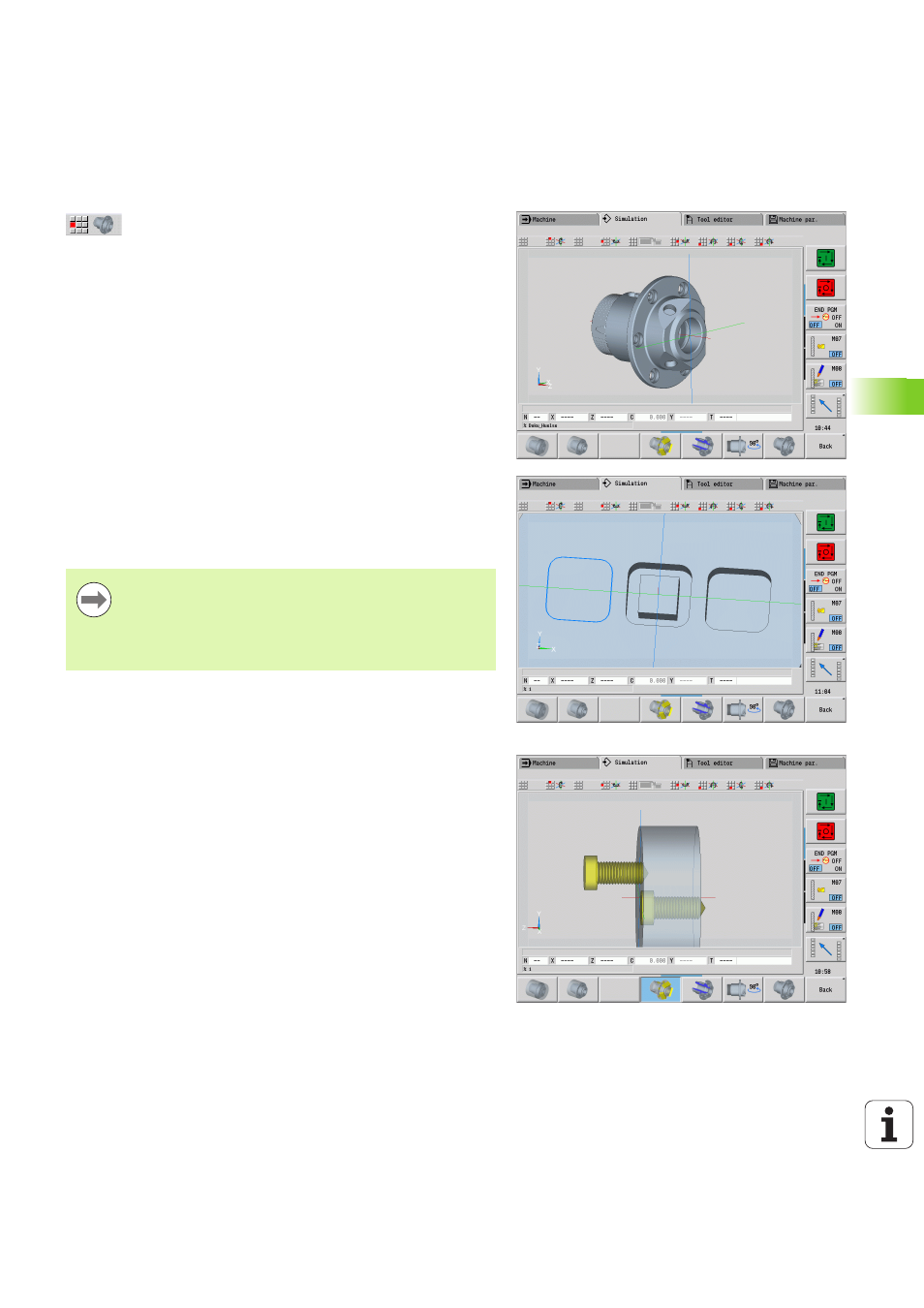

Représentation 3D
 L'élément de menu Représentation 3D affiche une
représentation en perspective de la pièce finie telle
qu'elle a été programmée.
La représentation 3D permet d'afficher la pièce brute et la pièce finie
avec toutes les opérations de tournage, de fraisage, de perçage et de
filetage sous forme de modèle volumique. La MANUALplus
représente également les plans Y inclinés et les opérations d'usinage
qui s'y rapportent (poches ou motifs).
La MANUALplus représente les contours de fraisage en fonction du
paramètre HC : attribut de perçage/fraisage de la fonction G308. Si
vous avez sélectionné les valeurs Fraisage de contour, Fraisage de
poches ou fraisage de surfaces dans ce contour, le graphique affiche
les éléments 3D correspondants. Pour les autres valeurs du paramètre
HC
ou pour les valeurs manquantes, la commande représente le
contour de fraisage par un trait bleu.
La MANUALplus représente les éléments qui ne peuvent pas être
calculés par un trait orange (par exemple si un contour de fraisage
ouvert est programmé comme une poche).
Vous pouvez influencer la représentation de la pièce à l'aide de
softkeys et des fonctions de menu.
Mode Contrôle
Le mode Contrôle vous permet de vérifier les perçages et les contours
de fraisage, par exemple pour s'assurer de leur bon positionnement.
En mode Contrôle, la MANUALplus affiche les contours de tournage
en gris et les contours de perçage et de fraisage en jaune. Pour une
meilleure visualisation, la commande affiche tous les contours de
manière transparente.
Indépendamment de l'usinage du programme CN, le
graphique affiche le contour de la pièce finie qui a a été
programmé dans la section PIECE FINIE.
Vous pouvez interrompre le calcul de la représentation 3D
en appuyant sur la touche ESC ou sur la softkey Annuler.
