HEIDENHAIN MANUALplus 620 291
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments

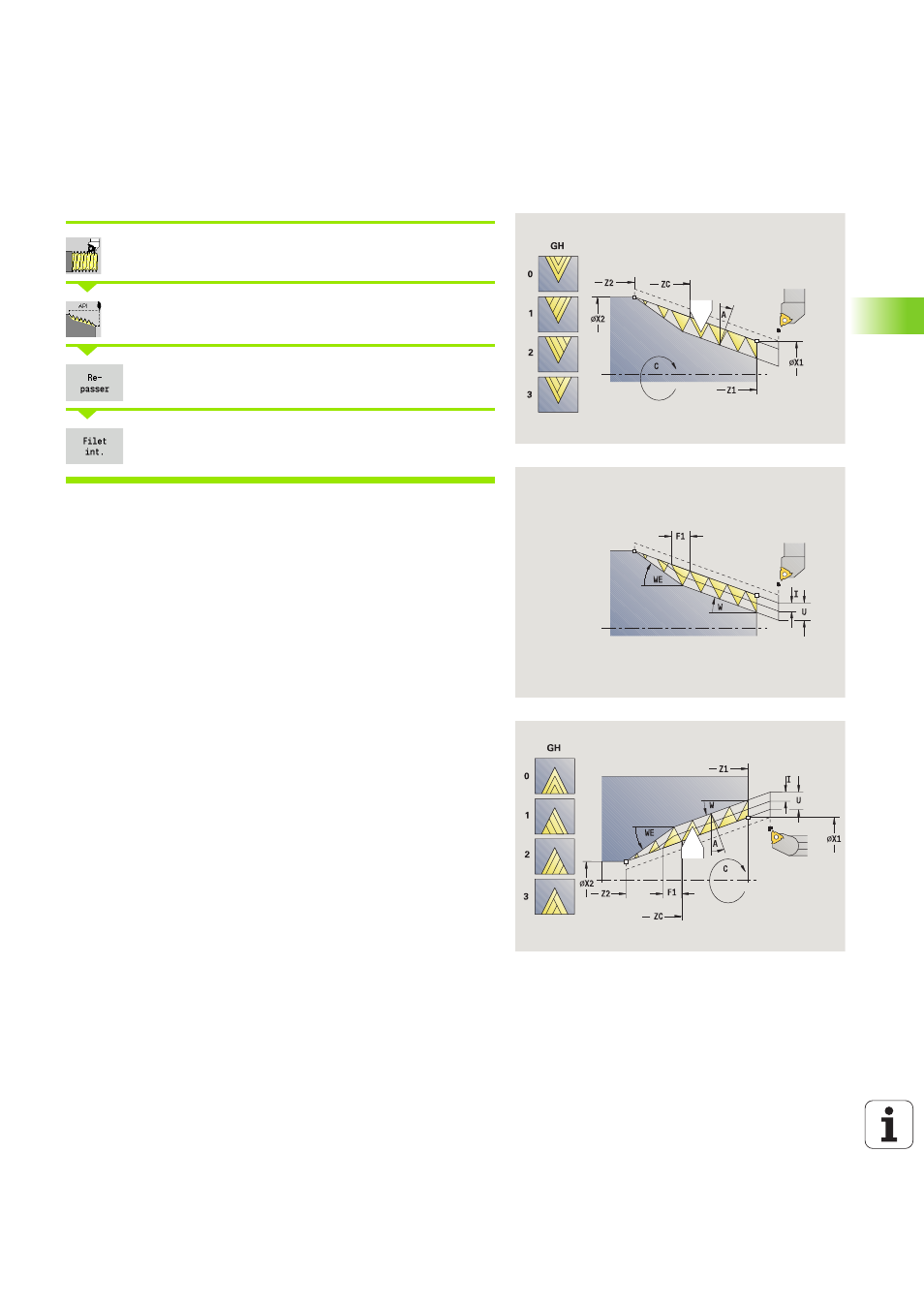

Reprise de filetage API
Sélectionner Fileter
Sélectionner Filetage API
Activer la softkey Repasser
 Activé : filetage intérieur
 Désactivé : filetage extérieur
Ce cycle optionnel effectue une reprise d'un filetage API extérieur ou
intérieur, simple filet ou multifilets. Comme la pièce avait déjà été
desserrée, il faut que la MANUALplus connaisse la position exacte du
filet. Pour cela, positionnez la pointe de la dent de l'outil de filetage au
centre d'un filet et mémorisez ces positions dans les paramètres
Angle mesuré
et Position mesurée (softkey Enreg. position). A partir
de ces valeurs, le cycle calcule l'angle de broche au point de départ.
Cette fonction n'est disponible qu'en mode Manuel.
Paramètres du cycle
X1, Z1
Point de départ du filet
X2, Z2 Point final du filet
F1 Pas du filetage (= avance)
D Nombre de filets
U Profondeur de filetage – aucune indication:
 Filetage extérieur: U=0.6134*F1
 Filetage intérieur: U=–0.5413*F1
I Plongée max.
 I<U : première passe avec "I" – pour toutes les autres
passes : réduction de la profondeur de passe
 I=U: une passe
 Aucune donnée : calculée à partir de U et F1
WE Angle de sortie (plage : 0° < WE < 90°)
W Angle du cône (plage : –60° < A < 60°)
C Angle mesuré
ZC Position mesurée
A Angle de prise de passe (plage : –60° < A < 60°; par
défaut : 30°)
 A<0 : prise de passe, flanc gauche
 A\>0 : prise de passe, flanc droit
