HEIDENHAIN MANUALplus 620 389
5.4 Créer des cont
ours ICP

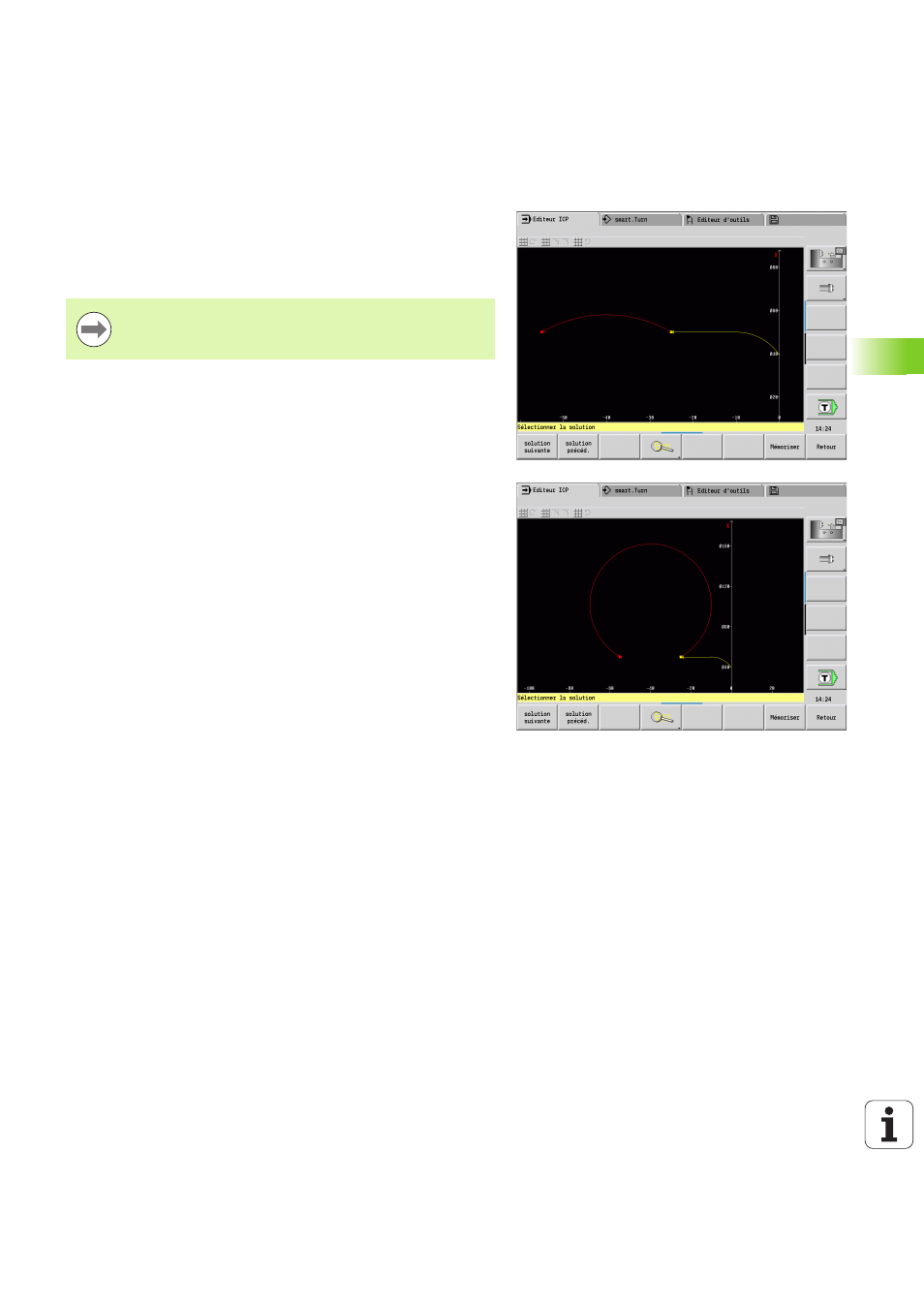

Sélection de la solution
Si le calcul des éléments de contour non résolus a donné plusieurs
solutions possibles, vous pouvez visualiser ces solutions
mathématiquement possibles à l'aide des softkeys Solution
suivante
/ Solution précédente. Vous validez par softkey la solution
correcte.
Couleurs pour la représentation du contour
Les éléments de contour résolus, non résolus ou sélectionnés ainsi
que les coins de contours sélectionnés et les contours restants sont
représentés dans différentes couleurs. (la sélection des éléments de
contour/coins et contours restants est importante lors de la
modification des contours ICP).
Couleurs:
 blanc: contour du brut, brut auxiliaire
 jaune: contours finis (contours de tournage, contours pour usinage
avec les axes C et Y)
 bleu: contours auxiliaires
 gris: pour éléments non résolus ou erronés, mais représentables
 rouge: solution choisie, élément ou angle sélectionné
Si des éléments de contour non résolus subsistent
lorsque vous quittez le mode Edition, la MANUALplus
vous demande si elle doit rejeter ces éléments.
