Polygone sur la face frontale
La cote de référence ZR peut être déterminée avec la
fonction"Choisir plan de référence" (voir page 427).
ICP génère:
 l'identifiant de section FRONT avec le paramètre "Cote de
référence". Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G307 avec les paramètres de figure.
 un G309.
Données de référence, face frontale
ID
Nom du contour
PT Profondeur de fraisage
ZR Cote de référence

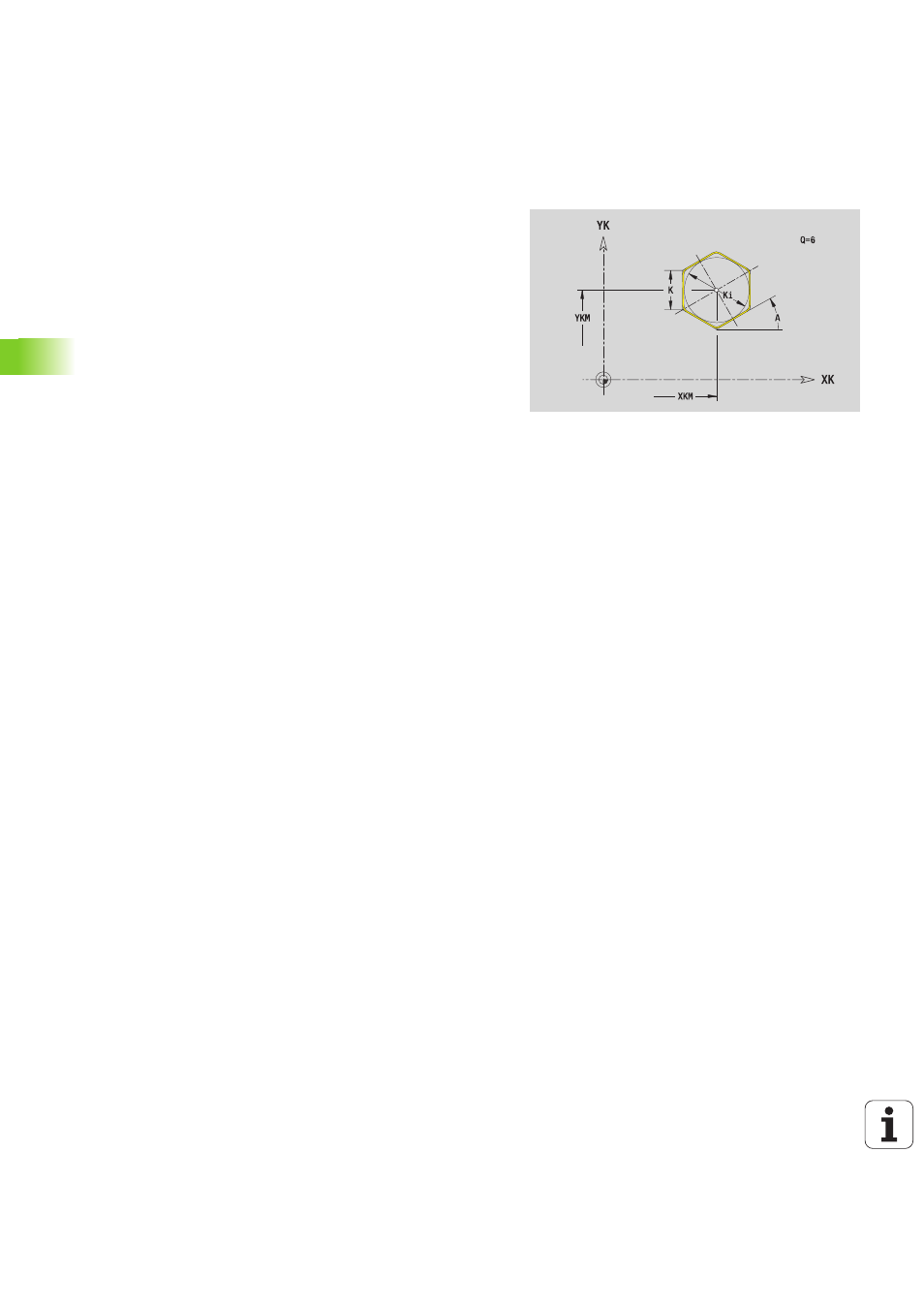

Paramètres de la figure
XKM, YKM Centre de figure (coordonnées cartésiennes)
A
Position angulaire (Réf.: axe XK)
Q Nombre de sommets
K Longueur d'arête
Ki Cote sur plats (diamètre cercle inscrit)
BR Arrondi
