HEIDENHAIN MANUALplus 620 47
1
.7 Pr
incipes de base

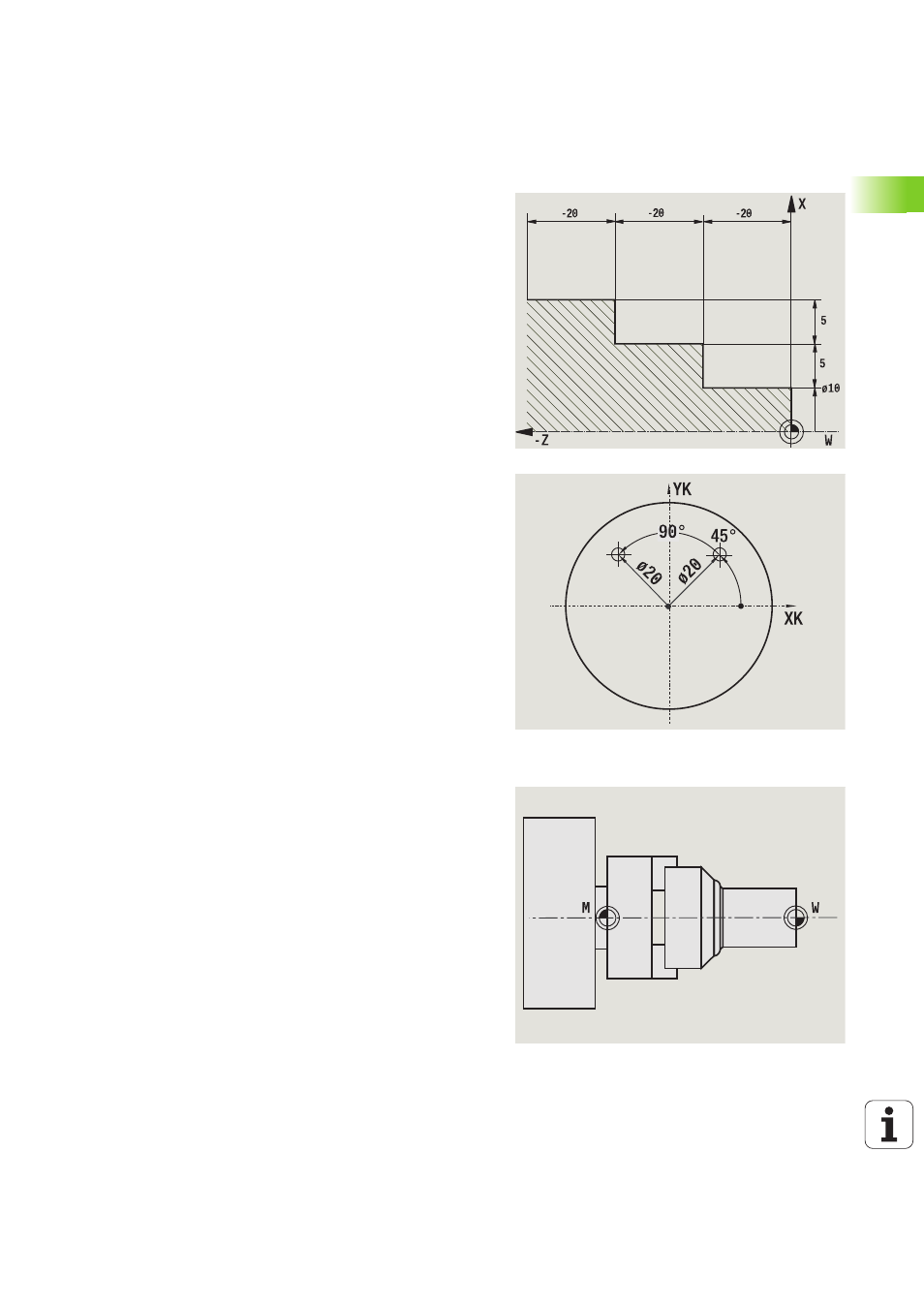

Coordonnées incrémentales
Les coordonnées incrémentales se réfèrent à la dernière position
programmée. Les coordonnées incrémentales indiquent la cote qui
sépare la dernière position de la suivante. Chaque position sur une
pièce est définie clairement par ses coordonnées incrémentales (voir
figure).
Coordonnées polaires
Les positions sur la face frontale ou sur l'enveloppe peuvent être
entrées soit en coordonnées cartésiennes, soit en coordonnées
polaires.
Avec une cotation en coordonnées polaires, une position sur la pièce
est définie d'une manière précise par les indications du diamètre et de
l'angle (voir figure).
Point zéro machine
Le point d'intersection entre l'axe X et l'axe Z s'appelle le point zéro
machine. Sur un tour, il correspond généralement au point
d'intersection entre l'axe de broche et la surface de la broche. Il est
désigné par la lettre „M“ (voir figure).
