Gravure axiale
Le cycle "Gravure radiale" grave une chaîne de caractères cotée en
linéaire ou en polaire sur la face frontale. Tableau des caractères et
autres informations: voir page 351.
Le point de départ de la chaine de caractères est défini dans le cycle.
Si vous ne définissez pas de point de départ, le cycle démarre à la
position courante de l'outil.
Vous pouvez également graver une suite de caractères avec plusieurs
appels. Pour cela, vous devez prédéfinir le point de départ lors du
premier appel. Vous programmez les autres appels sans position
départ.
Paramètre:
X Point de départ (cote au diamètre): prépostionner l'outil
Z Point de départ: prépostionner l'outil
C Angle de broche: prépositionner l'angle de la broche
TX Texte à graver
NF Numéro du caractère: Code ASCII du caractère à graver
Z2 Position finale Z à laquelle l'outil doit plonger pour le gravure.
X1 Point de départ (en polaire) du premier caractère
C1 Angle de départ (en polaire) du premier caractère
XK Point de départ (en cartésien) du premier caractère
YK Point de départ (en cartésien) du premier caractère
H Hauteur de caractère

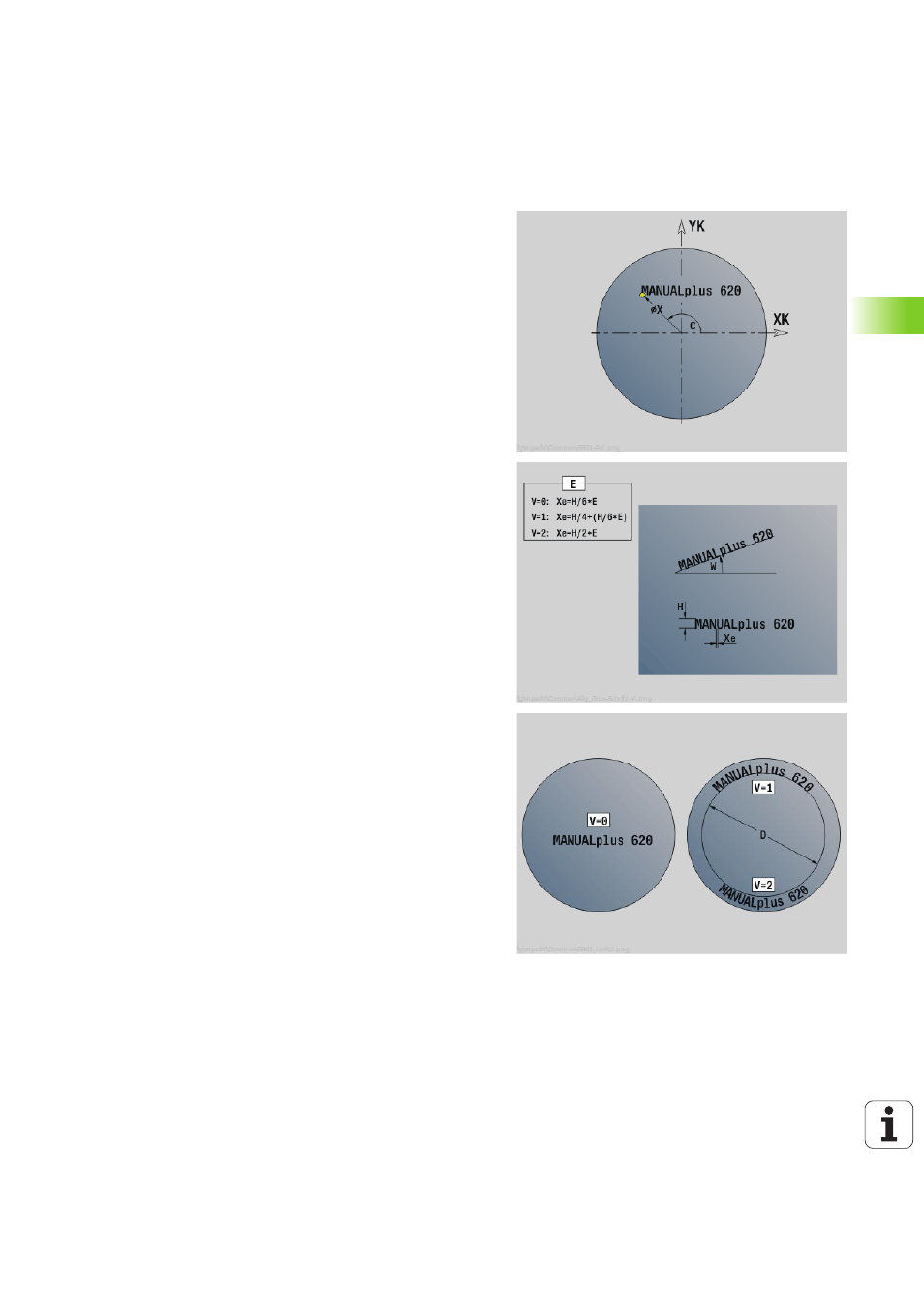

E Facteur d'espacement (Calcul: voir figure)
T Numéro de l'emplacement dans la tourelle
G14 Point de changement d'outil (voir page 142)
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par rotation
W Angle d'inclinaison de la chaine de caractères
FZ Facteur d'avance de plongée (avance de plongée = avance
actuelle * F)
V Exécution linéaire ou courbe vers le haut ou vers le bas
D Diamètre de référence
