418 Programmation ICP
5.9 Eléments de cont
our sur la f
a
ce fr
ontale

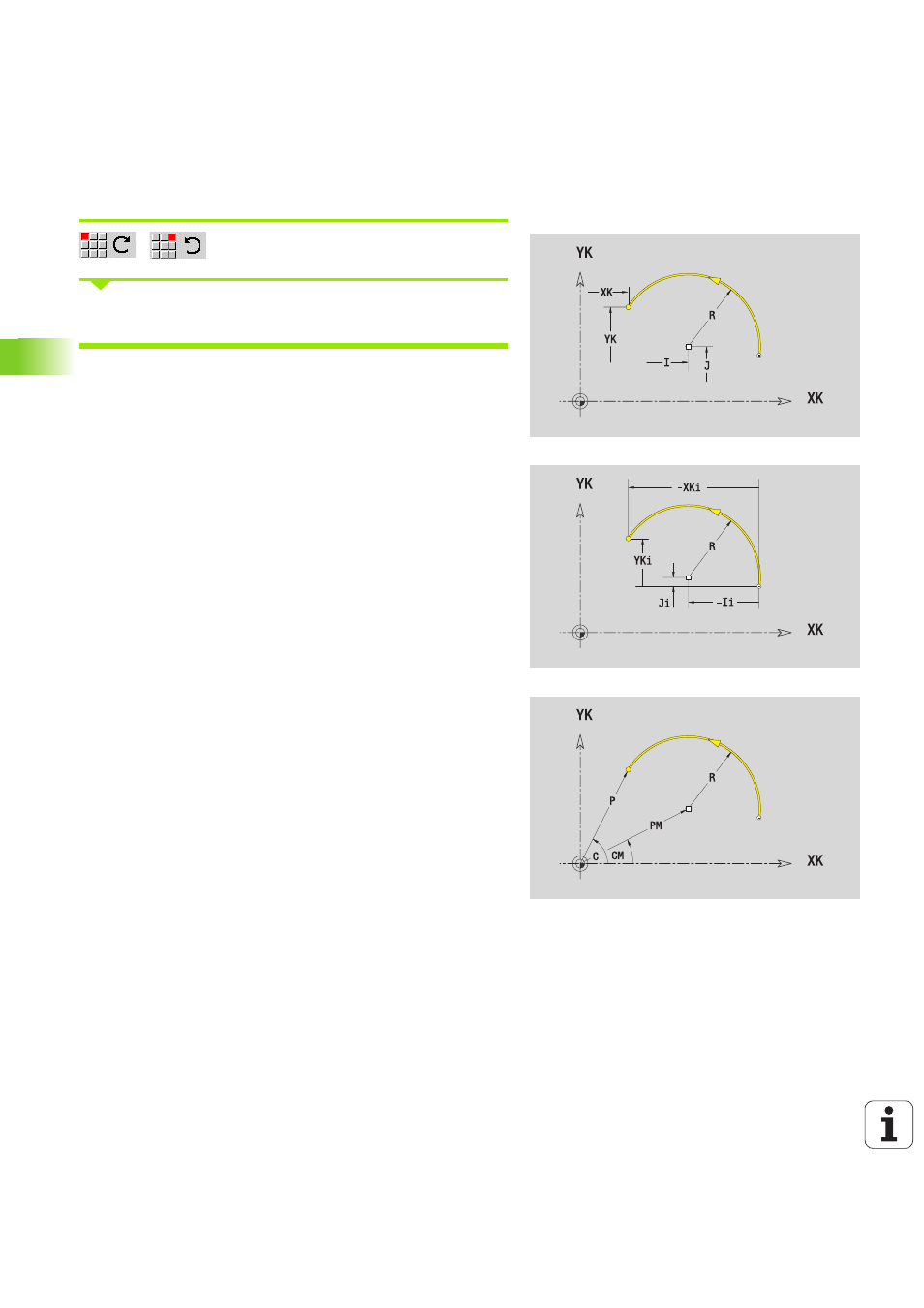

Arc de cercle sur la face frontale
Choisir le sens de rotation de l'arc de cercle.
Coter l'arc de cercle et définir la transition avec l'élément de contour
suivant.
ICP génère G102 ou G103 dans smart.Turn.
Paramètre
XK, YK
Point d'arrivée (point final de l'arc de cercle)
XKi, YKi Point d'arrivée en incrémental (distance départ – arrivée)
P Point d'arrivée, polaire (rayon)
Pi Point d'arrivée polaire, incrémental (distance point de
départ – point d'arrivée)
C Point d'arrivée, polaire – angle
Ci Point d'arrivée en polaire, incrémental – angle (par rapport
au point de départ)
I, J Centre arc de cercle
Ii, Ji Centre arc de cercle, incrémental (distance départ – centre
en X, Z)
PM Centre arc de cercle, polaire
PMi Centre d'arc de cercle, polaire, incrémental (distance point
de départ – centre)
CM Centre d'arc de cercle, polaire – angle
CMi Centre d'arc de cercle, polaire, incrémental – angle (par
rapport au point de départ)
R Rayon
ANs Angle de la tangente au point de départ
ANe Angle de la tangente au point d'arrivée
ANp Angle avec l'élément précédent
ANn Angle avec l'élément suivant
F : voir attributs d'usinage page 377
