204 Programmation des cycles
4.4 Cy
cles Multipasses

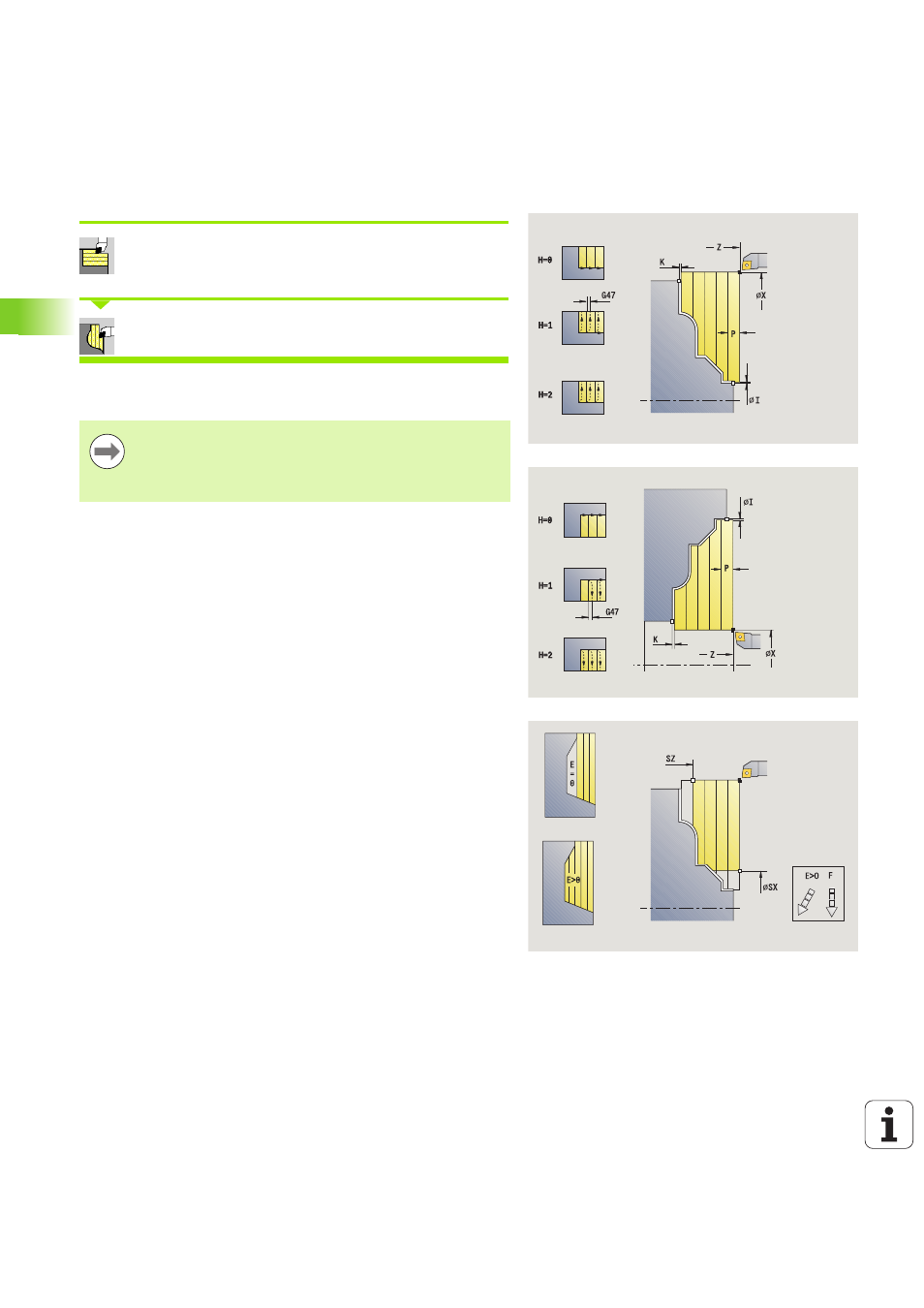

Multipasses ICP transversales
Sélectionner Cycles multipasses longitudinales/
transversales
Sélectionner les multipasses ICP transversales
Le cycle exécute l'ébauche de la zone définie par le point de départ et
le contour ICP en tenant compte des surépaisseurs.
 L'outil plonge avec l'angle maximal possible, la matière
restante n'est pas usinée.
 Plus l'angle de plongée est grand, plus la réduction de
l'avance est importante (50% max.).
Paramètres du cycle
X, Z
Point de départ
FK Pièce finie ICP: nom du contour à usiner
P Profondeur de passe: passe max.
H Lissage du contour
 0: à chaque passe
 1: à la dernière passe
 2: pas de lissage
I, K Surépaisseur X, Z
E Comportement de plongée
 Pas de donnée: réduction d'avance automatique
 E=0: aucune plongée
 E\>0 : avance de plongée utilisée
SX, SZ Limitations d'usinage (voir page 142)
G47 Distance de sécurité (voir page 142)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
BP Durée de pause : intervalle de temps pendant lequel le
mouvement d'avance est interrompu. L'interruption
d'avance (intermittente) permet de briser le copeau.
BF Durée d'avance : intervalle de temps jusqu'à la pause
suivante. L'interruption d'avance (intermittente) permet
de briser le copeau.
