HEIDENHAIN MANUALplus 620 189
4.4 Cy
cles Multipasses

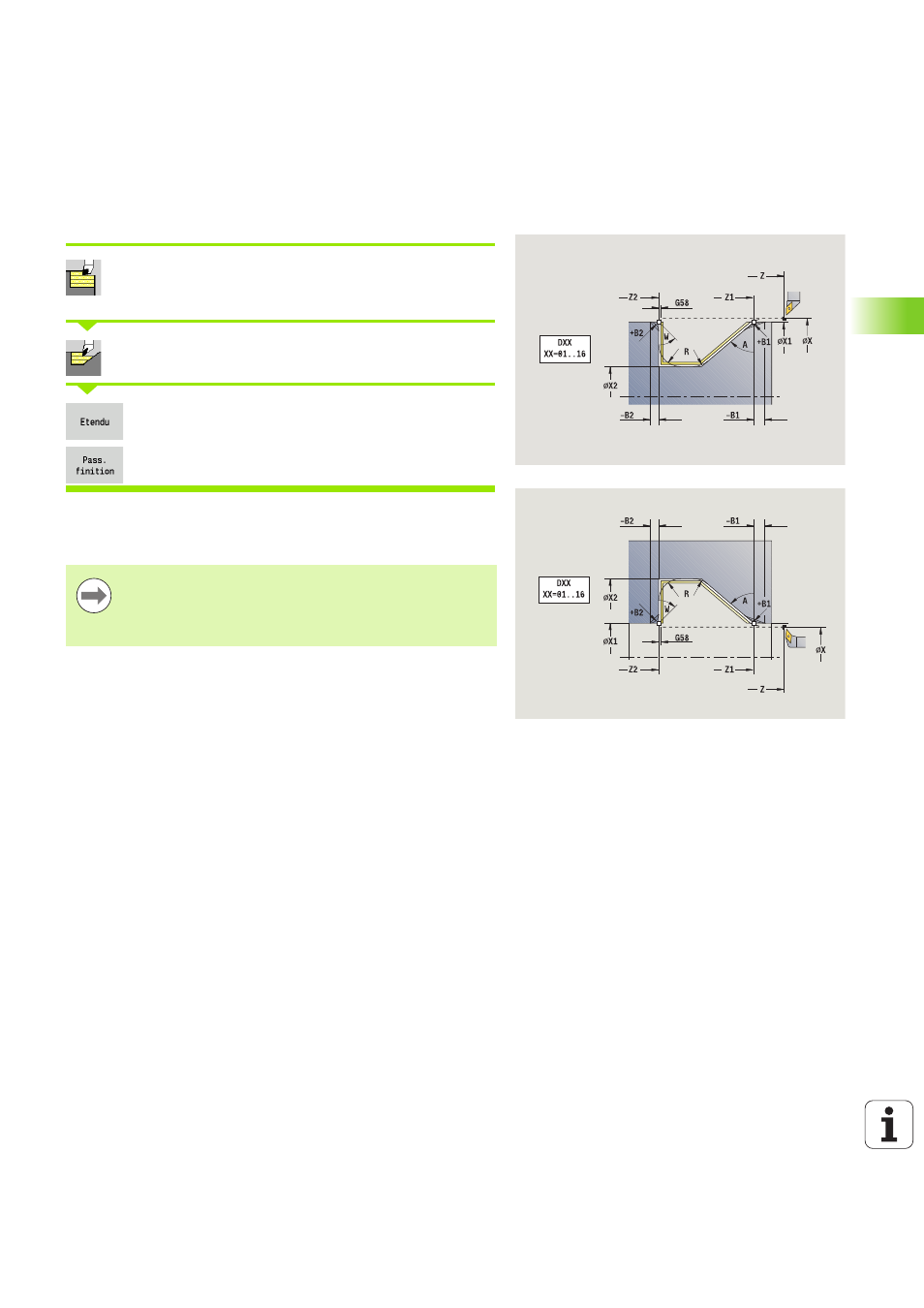

Multipasses, plongée longitudinale, finition -
étendu
Sélectionner Cycles multipasses longitudinales/
transversales
Sélectionner la plongée longitudinale
Activer la softkey Etendu
Activer la softkey Passe finition
Le cycle réalise la finition de la partie de contour située entre le point
de départ du contour
et le point final du contour. L'outil
s'immobilise en fin de cycle.
 L'outil plonge avec l'angle maximal possible, la matière
restante n'est pas usinée.
 Plus l'angle de plongée est grand, plus la réduction de
l'avance est importante (50% max.).
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
DXX Numéro de correction additionnelle: 1-16 (voir page 142)
G58 Surépaisseur parallèle au contour
A Angle de plongée (plage : 0° <= A < 90° ; par défaut : 0°)
W Angle final – Oblique à la fin du contour
(plage : 0° <= W < 90°)
R Arrondi
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
B1, B2 Chanfrein/Arrondi (B1 début de contour; B2 fin de contour)
 B\>0 : rayon d'arrondi
 B<0 : largeur du chanfrein
G47 Distance de sécurité (voir page 142)
