46 Introduction et principes de base
1
.7 Pr
incipes de base
Syst. de coordonnées
La désignation des coordonnées X, Y, Z, B, C est définie dans la norme
DIN 66 217.
Les coordonnées indiquées pour les axes principaux X, Y et Z se
réfèrent au point zéro pièce. Les valeurs angulaires de l'axe angulaire
C se réfèrent au „point zéro de l'axe C“.

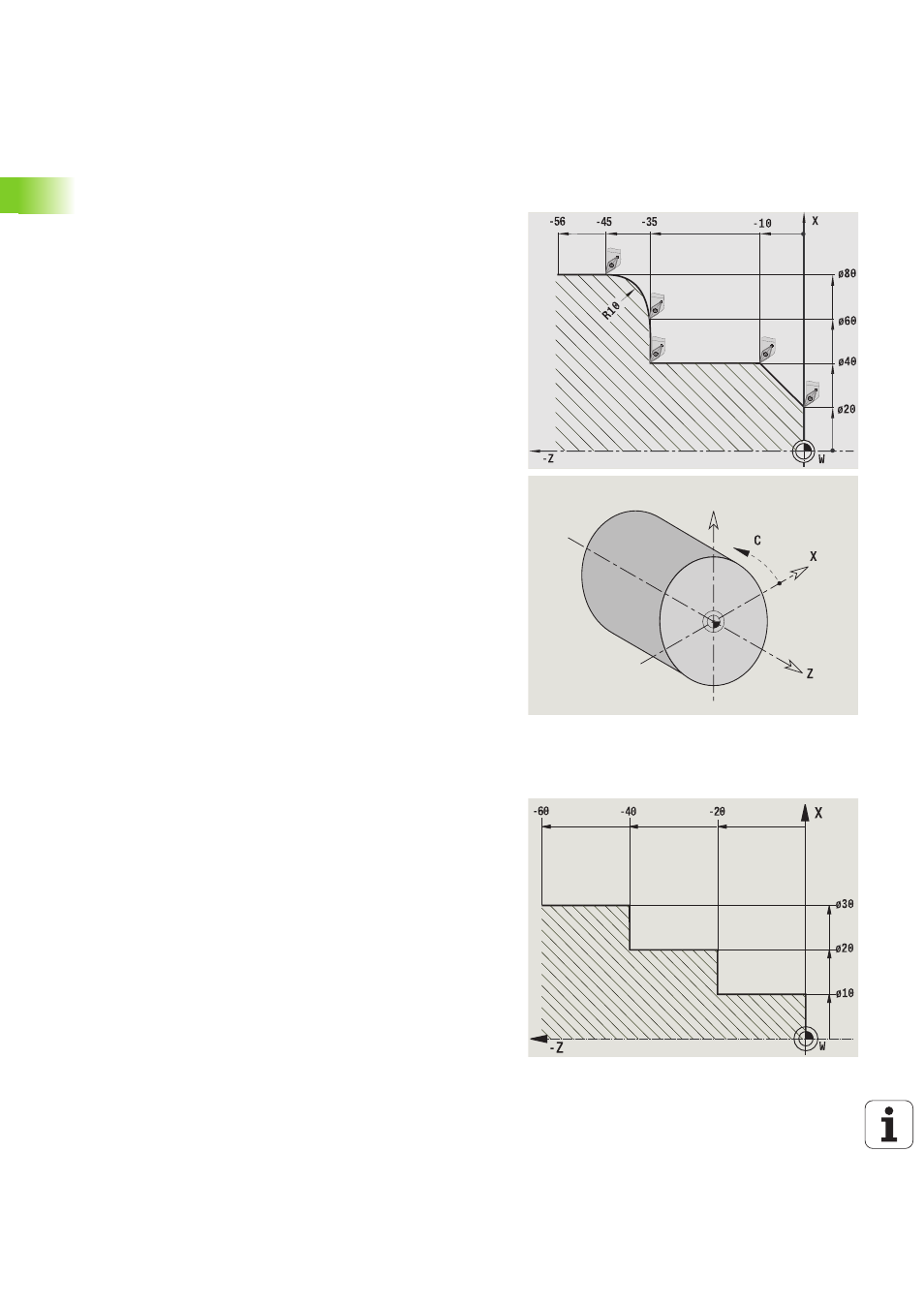

Les désignations X et Z permettent de décrire des positions dans un
système de coordonnées en deux dimensions. Sur la figure, la
position de la pointe de l'outil est définie d'une manière précise par
une position en X et Z.
La MANUALplus connaît les types de déplacement en ligne droite ou
en cercle (interpolations) qui séparent deux points programmés. Vous
pouvez programmer un usinage de la pièce en renseignant les
coordonnées les unes après les autres et la trajectoire linéaire/
circulaire.
Comme pour les déplacements, le contour d'une pièce doit être défini
avec les coordonnées de tous les points et l'indication des
mouvements linéaires ou circulaires.
Vous pouvez prédéfinir des positions avec une précision de l'ordre de
1 µm (0,001 mm). Celles-ci sont affichées avec la même résolution.
Coordonnées absolues
Lorsque les coordonnées d'une position se réfèrent au point zéro
pièce, on parle de "coordonnées absolues". Chaque position sur une
pièce est définie d'une manière précise par ses coordonnées absolues
(voir figure).
