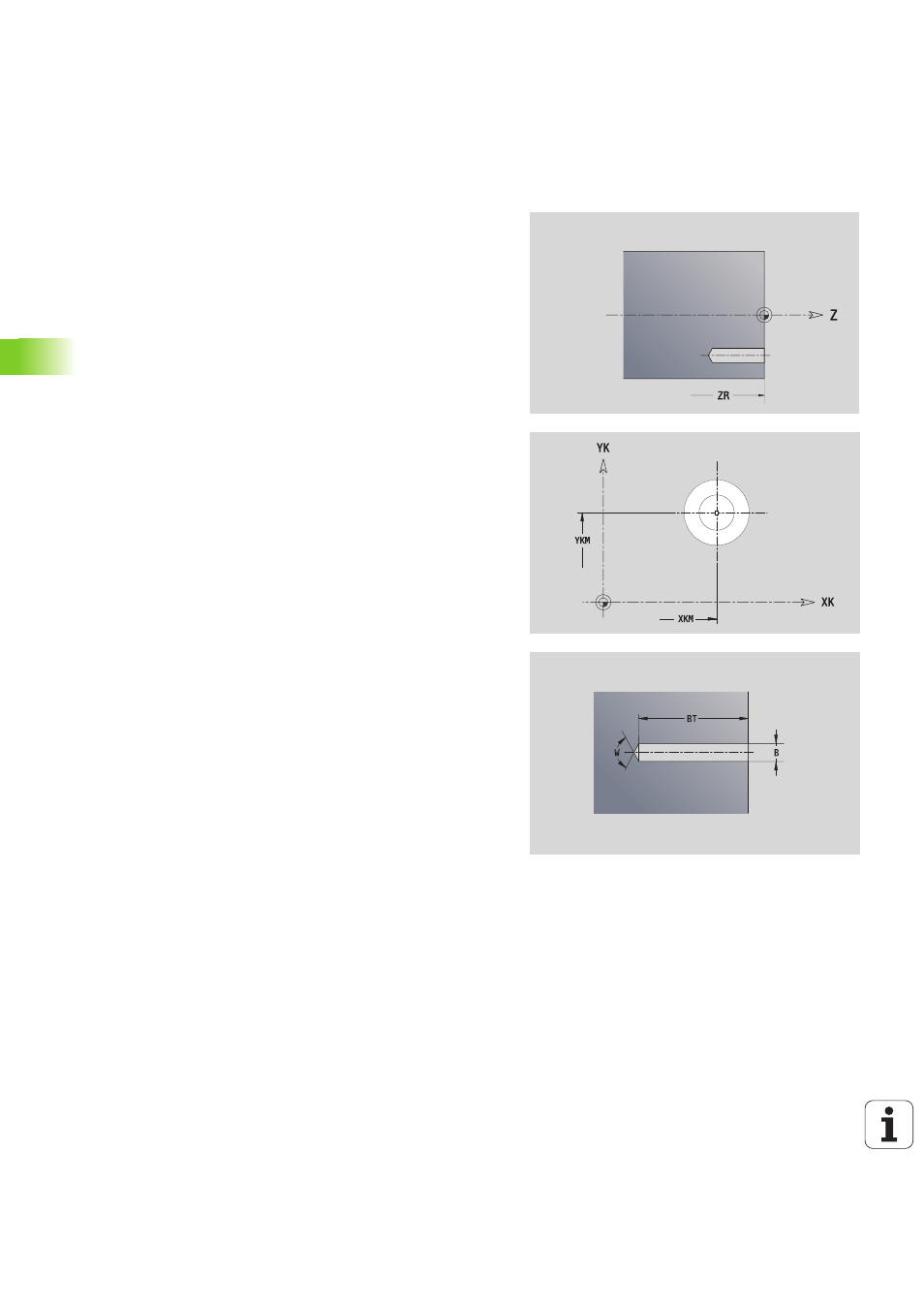

Trou sur la face frontale
La fonction définit un perçage unique pouvant contenir les éléments
suivants:
 Centrage
 Perçage
 Lamage
 Filet
La cote de référence ZR peut être déterminée avec la fonction
"Choisir plan de référence" (voir page 427).
ICP génère:
 l'identifiant de section FRONT avec le paramètre "Cote de
référence". Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
perçage (–1*BT).
 un G300 avec les paramètres de perçage.
 un G309.
Données de référence du perçage
ID
Nom du contour
ZR Cote de référence
Paramètres du perçage
XKM, YKM Centre du perçage (coordonnées cartésiennes)
Centrage
O
Diamètre
Perçage
B
Diamètre
BT Profondeur (sans signe)
W Angle
Lamage
R
Diamètre
U Profondeur
E Angle de lamage
Filet
GD
Diamètre
GT Profondeur
K Longueur en sortie
F Pas du filet
GA Type de filet (filet à droite/à gauche)
 0: filet à droite
 1: filet à gauche
