80 Mode Machine
3.3 Données mac
h
ine
Sélectionner la broche de pièce (en fonction de la machine)
Si votre machine est équipée d'une contre-broche, le paramètre WP
s'affiche dans le formulaire TSF. Avec le paramètre WP, vous pouvez
sélectionner la broche de la pièce pour l'usinage dans la mode
apprentissage et MDI.
Sélectionner avec WP la broche de la pièce pour l'usinage :
 Entraînement principal
 Contre-broche pour usinage sur face arrière
Le réglage du paramètre WP est mémorisé dans les cycles
apprentissage et MDI. Il est affiché dans les formulaires de cycles
correspondants.
Si vous avez sélectionné la contre-broche pour un un usinage de la
face arrière avec le paramètre WP, le cycle sera exécuté en sens
inversé (dans le sens contraire de l'axe Z). Utilisez des outils avec une
orientation d'outil adaptée.
Affichage données-machine
Dans le menu TSF, le réglage du paramètre WP est
modifié lorsque :
 vous usinez un cycle avec un autre réglage du paramètre
WP
 vous sélectionnez un programme en mode exécution

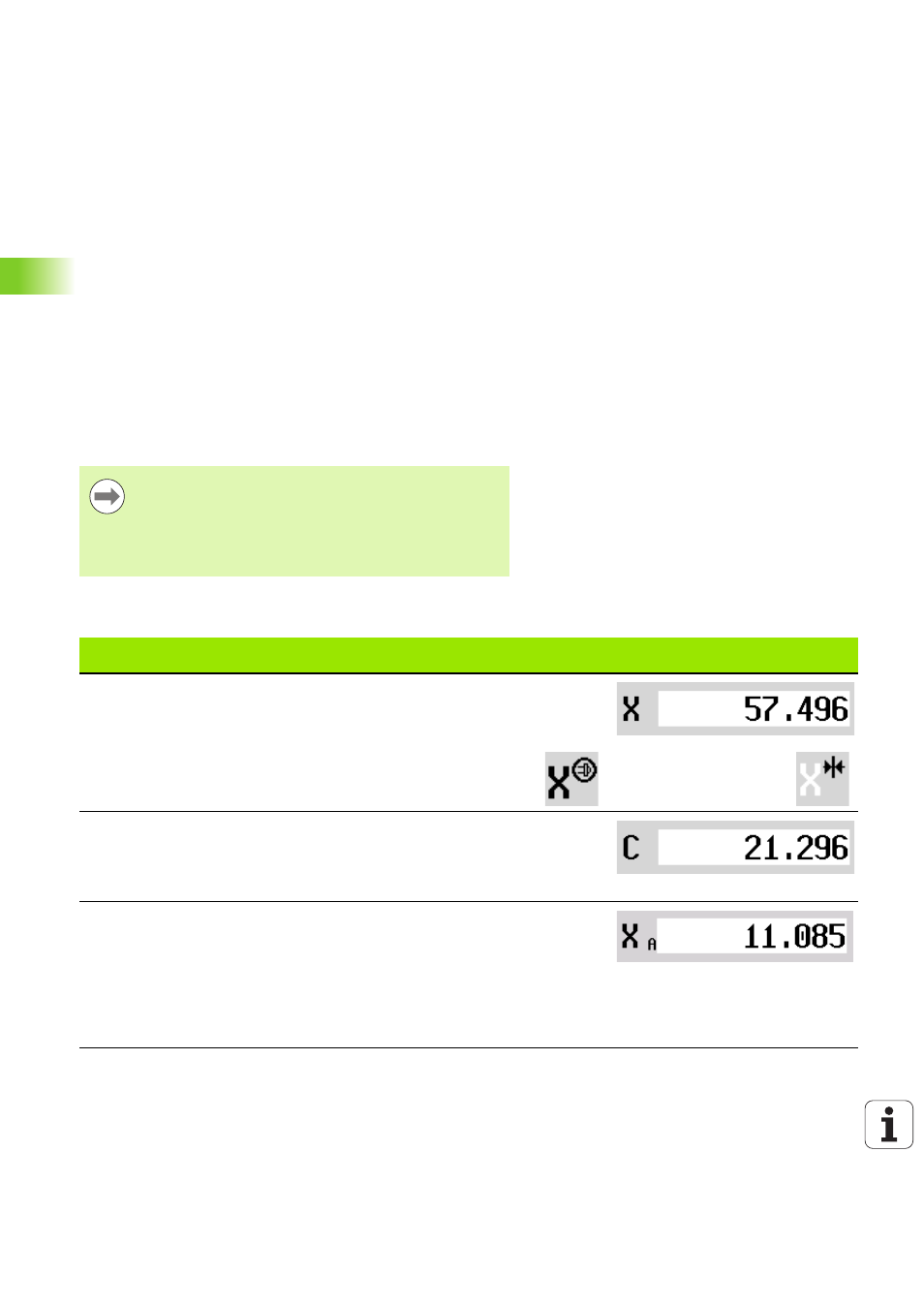

Eléments de l'affichage des données-
machine
Affichage de position X, Y, Z, W : distance entre la pointe de l'outil et le point zéro
pièce
 Lettre d'axe : noir = axe validé ; blanc = axe non validé
Manivelle active Blocage actif
Affichage de position C : position de l'axe C
 Champ vide : axe C non activé
 Lettre d'axe : la couleur noire signifie que l'axe est validé, contrairement à la
couleur blanche qui signifie que l'axe n'est pas validé
Configuration de l'affichage de position : via le paramètre utilisateur
MP_axesDisplayMode. La configuration est affichée par une lettre à coté de la
fenêtre des positions.
 A : valeur effective (réglage : REFIST)
 N : valeur nominale (réglage : REFSOLL)
 L : erreur de poursuite (erreur : SCHPF)
 D : chemin restant (réglage : RESTW)
