HEIDENHAIN MANUALplus 620 335
4.8 Cy
cles de fr
aisag
e

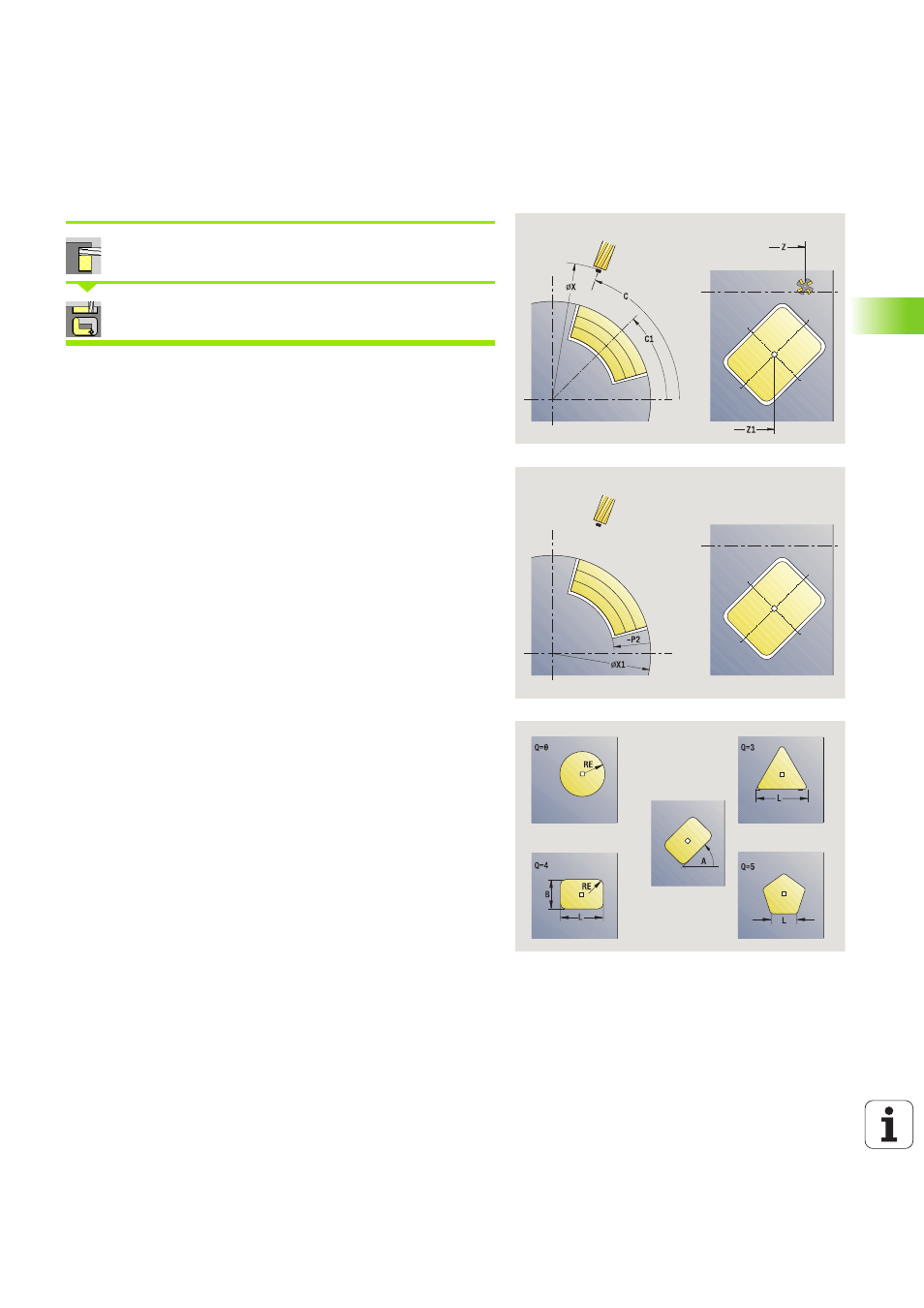

Figure radiale
Sélectionner Fraisage
Sélectionner Figure radiale
En fonction des paramètres, le cycle fraise l'un des contours suivants
ou effectue l'ébauche/la finition d'une poche sur l'enveloppe:
 Rectangle (Q=4, L<\>B)
 Carré (Q=4, L=B)
 Cercle (Q=0, RE\>0, L et B : aucune donnée)
 Triangle ou polygone (Q=3 ou Q\>4, L\>0 ou L<0)
Paramètres du cycle (première fenêtre de programmation)
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut: angle
broche actuel)
Z1 Centre figure
C1 Angle du centre de la figure (par défaut: angle de la broche
C)
Q Nombre d'arêtes (par défaut: 0)
 Q=0: Cercle
 Q=4: Rectangle, carré
 Q=3: Triangle
 Q\>4: polygone
L Longueur d'arête
 Rectangle: longueur du rectangle
 Carré, polygone: longueur d'arête
 Polygone : L<0 diamètre du cercle intérieur
 Cercle: aucune donnée
B Largeur du rectangle
 Rectangle: largeur du rectangle
 Carré: L=B
 Polygone, cercle: aucune donnée
RE Rayon d'arrondi (par défaut: 0)
 Rectangle, carré, polygone: rayon d'arrondi
 Cercle: rayon du cercle
A Angle avec l'axe X (défaut: 0)
 Rectangle, carré, polygone: orientation de la figure
 Cercle: aucune donnée
X1 Face supérieure (diamètre) - (par défaut: point de départ X)
P2 Profondeur de fraisage
