HEIDENHAIN MANUALplus 620 297
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments

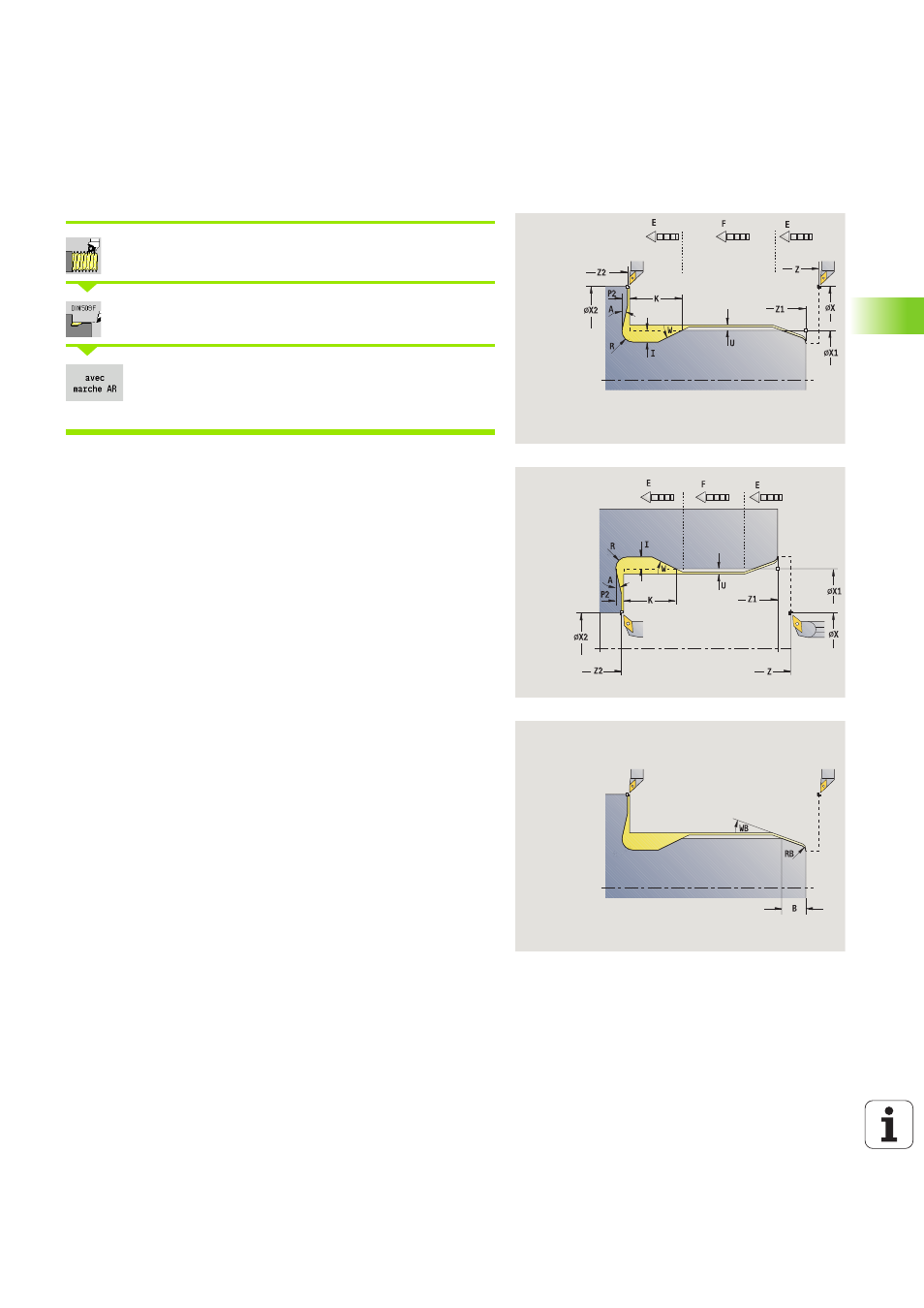

Dégagement DIN 509 F
Sélectionner Fileter
Sélectionner le dégagement DIN 509 F
 Désactivé : l'outil reste à sa position de fin de
cycle.
 Activé : l'outil revient au point de départ.
Le cycle usine le dégagement DIN 509 de forme E, une attaque de
cylindre, le cylindre précédent et la surface transversale adjacente.
Pour la partie cylindre, vous pouvez définir une surépaisseur de
rectification. L'entrée de filetage est exécutée si vous indiquez la
longueur d'entrée
ou le rayon d'entrée.
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Point de départ du cylindre
X2, Z2 Point d'arrivée épaulement
U Surépaisseur de finition pour la zone du cylindre (par
défaut: 0)
E Avance réduite pour la plongée et pour l'entrée de filetage
(par défaut: avance F)
I Profondeur du dégagement (par défaut : tableau standard)
K Longueur du dégagement (par défaut: tableau standard)
W Angle du dégagement (par défaut: tableau standard)
R Rayon des deux côtés du dégagement (par défaut: tableau
standard)
P2 Profondeur transversale (par défaut : tableau standard)
A Angle transversal (par défaut: tableau standard)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par rotation
B Longueur d'entrée de filetage (par défaut: aucun)
WB Angle d'attaque (par défaut: 45 °)
RB Rayon d'attaque (par défaut : aucune donnée = pas
d'élément) valeur positive = Rayon d'attaque, valeur
négative = Chanfrein
G47 Distance de sécurité (voir page 142) – utile uniquement
"avec retour"
