HEIDENHAIN MANUALplus 620 387
5.4 Créer des cont
ours ICP
Coordonnées polaires
La programmation des données se fait, par défaut, en coordonnées
cartésiennes. Avec les softkeys des coordonnées polaires, vous
commutez les différentes coordonnées en coordonnées polaires.
Pour définir un point, vous pouvez mélanger coordonnées
cartésiennes avec coordonnées polaires.

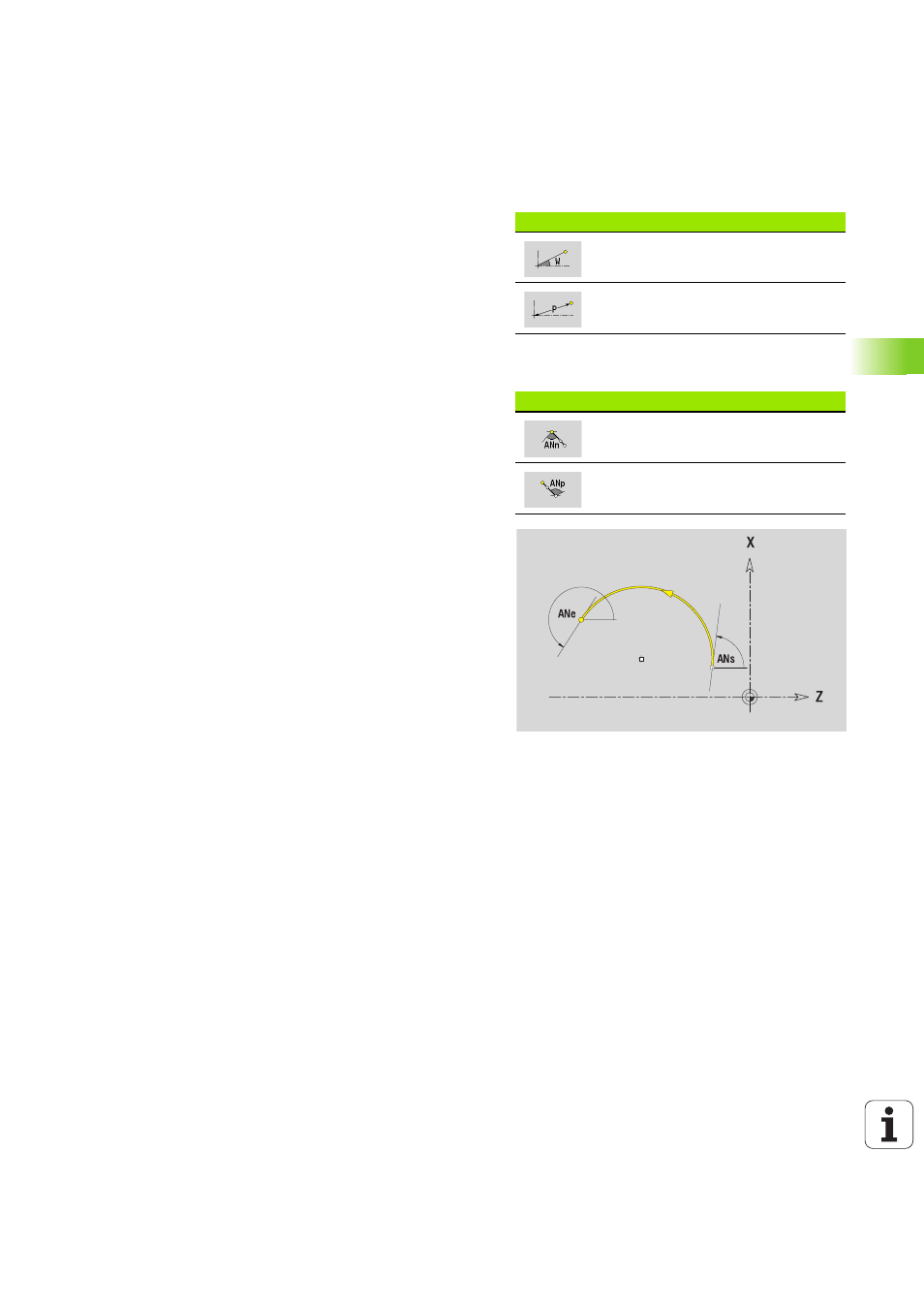

Données angulaires
Sélectionnez par softkey la valeur angulaire souhaitée.
 Eléments linéaires
 AN angle par rapport à l'axe Z (AN<=90° – dans le quadrant pré-
sélectionné)
 ANn angle par rapport à l'élément suivant
 ANp angle par rapport à l'élément précédent
 Arcs de cercle
 ANs angle tangentiel au point de départ du cercle
 ANe angle tangentiel au point final du cercle
 ANn angle par rapport à l'élément suivant
 ANp angle par rapport à l'élément précédent
Softkeys pour coordonnées polaires
Commute le champ sur la
programmation de l'angle W.
Commute le champ sur la
programmation du rayon P.
Softkeys pour données angulaires
Angle avec le suivant
Angle avec le précédent
