4.4 Cy
cles Multipasses
Type d'usinage permettant d'accéder à la base de données
technologiques : Ebauche

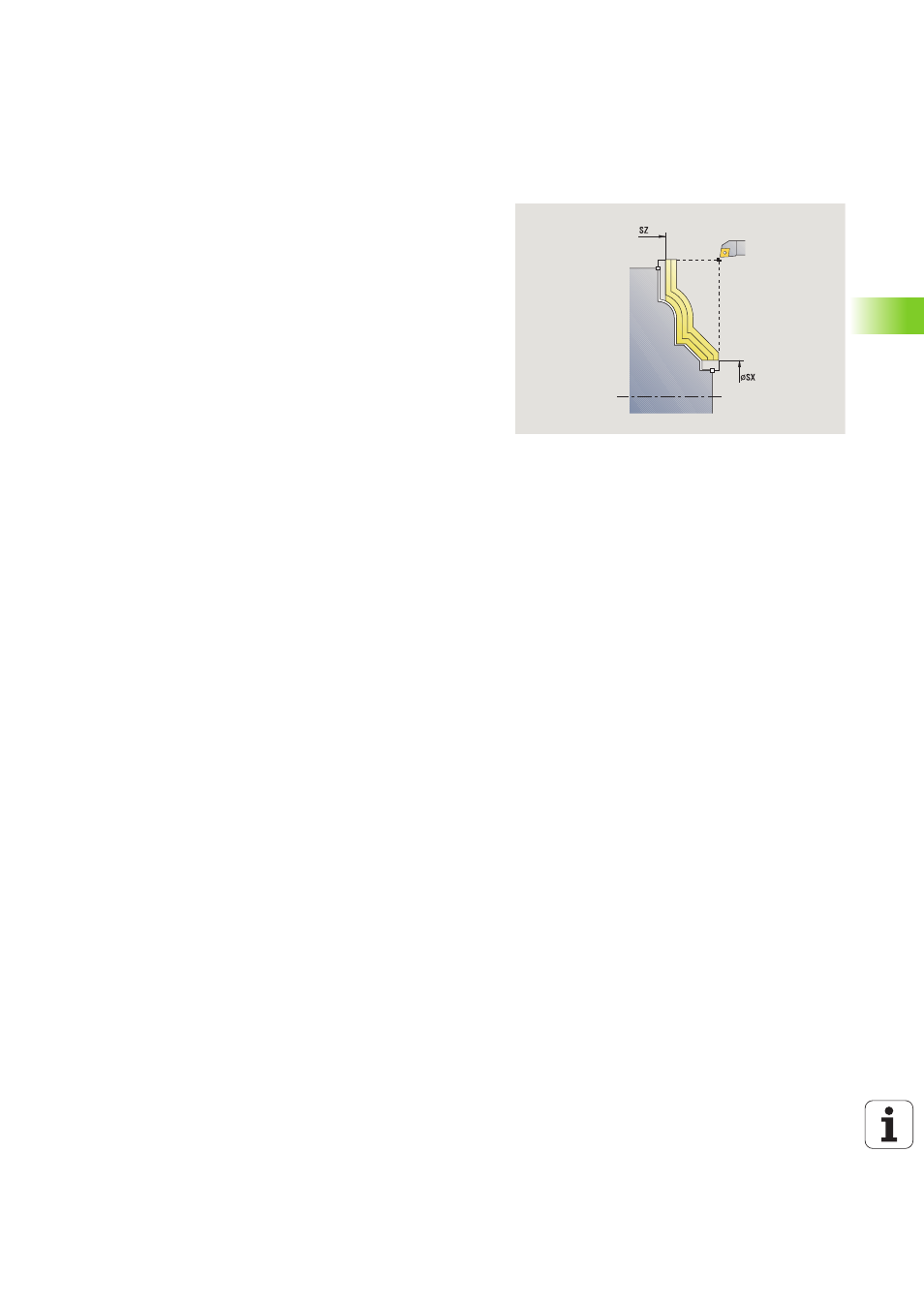

Exécution du cycle
1 calcule la répartition des passes (passe), en tenant compte de la
surépaisseur de la pièce brute (J)
 J=0 : la géométrie de la dent est prise en compte. Il peut en
résulter des prof. de passes différentes dans le sens longitudinal
et transversal.
 J\>0 : la même passe est utilisée dans les sens longitudinal et
transversal.
2 effectue la première passe paraxiale à partir du point de départ
3 usine selon la répartition des passes calculée
4 l'outil est rétracté et plonge pour usiner la passe suivante
5 répète les étapes 3...4 jusqu'à ce que la zone définie soit usinée
6 se retire en trajectoire paraxiale jusqu'au point de départ
7 approche le point de changement d'outil conformément à ce qui a
été paramétré dans la fonction G14
SX, SZ Limitations d'usinage (voir page 142)
G47 Distance de sécurité (voir page 142)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
BP Durée de pause : intervalle de temps pendant lequel le
mouvement d'avance est interrompu. L'interruption
d'avance (intermittente) permet de briser le copeau.
BF Durée d'avance : intervalle de temps jusqu'à la pause
suivante. L'interruption d'avance (intermittente) permet de
briser le copeau.
XA, ZA Point initial pièce brute (actif seulement, si aucune pièce
brute n'a été programmée):
 XA, ZA non programmés: le contour de la pièce brute est
calculé à partir de la position d'outil et du contour ICP.
 XA, ZA programmés: définition du coin du contour de la
pièce brute.
A Angle de sortie (référence: Axe Z) – (par défaut:
Orthogonal à l'axe Z)
W Angle de sortie (référence: Axe Z) – (par défaut:
Parallèle à l'axeZ)
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin: fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
