Motif linéaire, face frontale
La cote de référence ZR peut être déterminée avec la fonction
"Choisir plan de référence" (voir page 427).
L'éditeur ICP génère :
 l'identifiant de section FRONT avec le paramètre "Cote de
référence". Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage/de perçage (–1*BT).
 un G401 avec les paramètres du motif.
 la fonction G et les paramètres de la figure/du perçage.
 un G309.
Données de référence, face frontale
ID
Nom du contour
PT Profondeur de fraisage
ZR Cote de référence

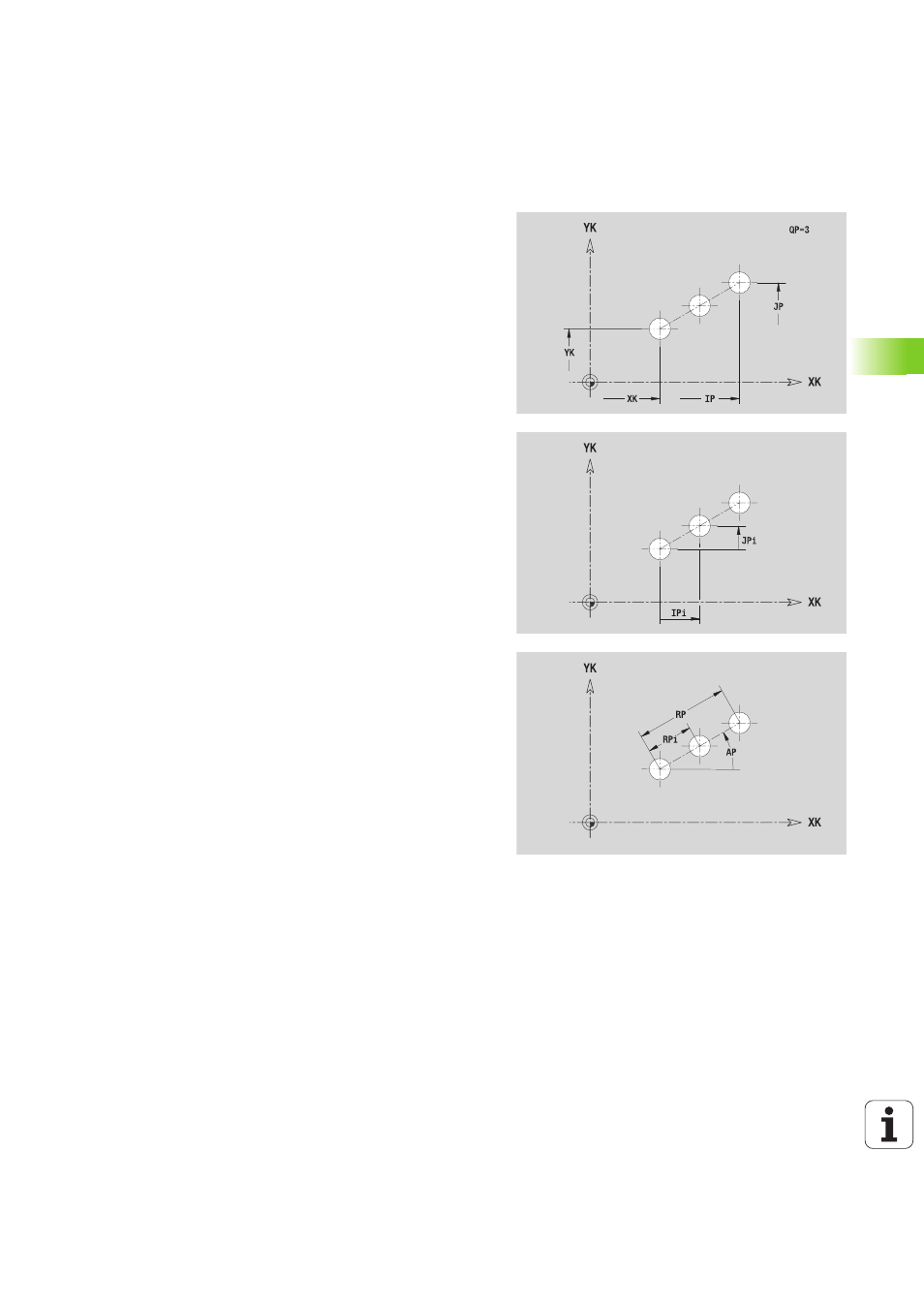

Paramètres du motif
XK, YK
1er motif (coordonnées cartésiennes)
QP Nombre de points du motif
IP, JP Point final du motif (coordonnées cartésiennes)
IPi, JPi Distance entre deux points de motif (dans le sens XK,
YK)
AP Position angulaire
RP Longueur totale du motif
RPi Distance entre deux points du motif
Paramètres de la figure/du perçage sélectionné
