4.3 Cy
cles monopasse
Usinage linéaire longitudinal
Sélectionner les monopasses
Sélectionner l'usinage linéaire longitudinal
 Désactivé : l'outil reste à sa position de fin de
cycle.
 Activé : l'outil revient au point de départ.
Usinage linéaire longitudinal
L'outil se déplace du point de départ au point final Z2 avec l'avance
définie et reste à sa position de fin de cycle.

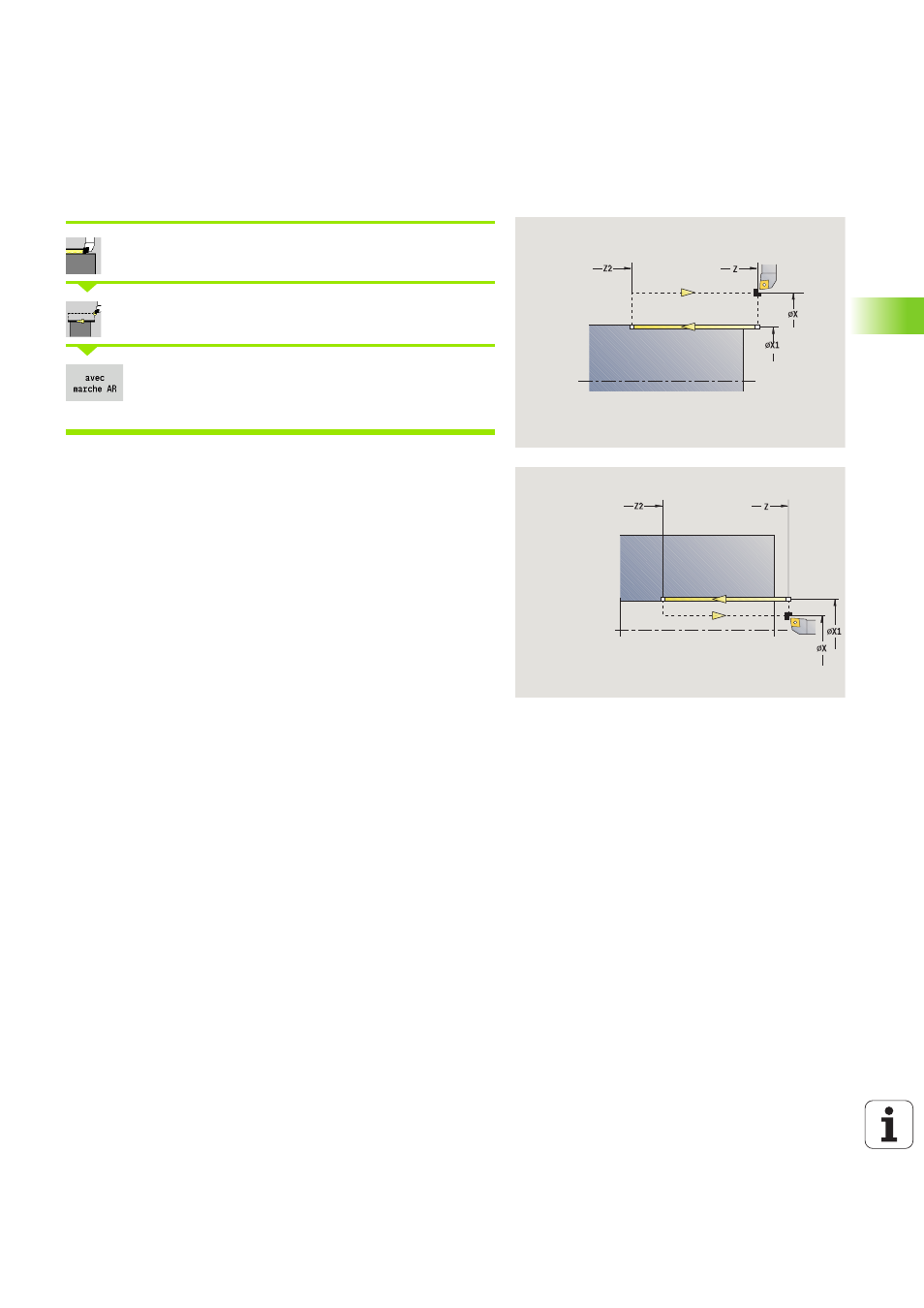

Contour linéaire longitudinal (avec retour)
L'outil s'approche, effectue la passe longitudinale et revient au point
de départ à la fin du cycle (voir figures).
Type d'usinage permettant d'accéder à la base de données
technologiques : Finition
Exécution du cycle "avec retour"
1 se déplace du point de départ jusqu'au point de départ X1
2 se déplace avec l'avance définie jusqu'au point final Z2
3 l'outil est relevé et effectue un déplacement paraxial pour
retourner au point initial
Paramètres du cycle
X, Z
Point de départ
X1 Premier point du contour („avec marche AR“)
Z2 Point final du contour
T Numéro de l'emplacement dans la tourelle
G14 Point de changement d'outil („avec marche AR“)
Numéros ID Numéro ID de l'outil
S
Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de
la phase d'usinage.
MFE M à la fin: fonction M qui sera exécutée à la fin de la
phase d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
