244 Programmation des cycles
4.5 Cy
cles de g
o
rg
es

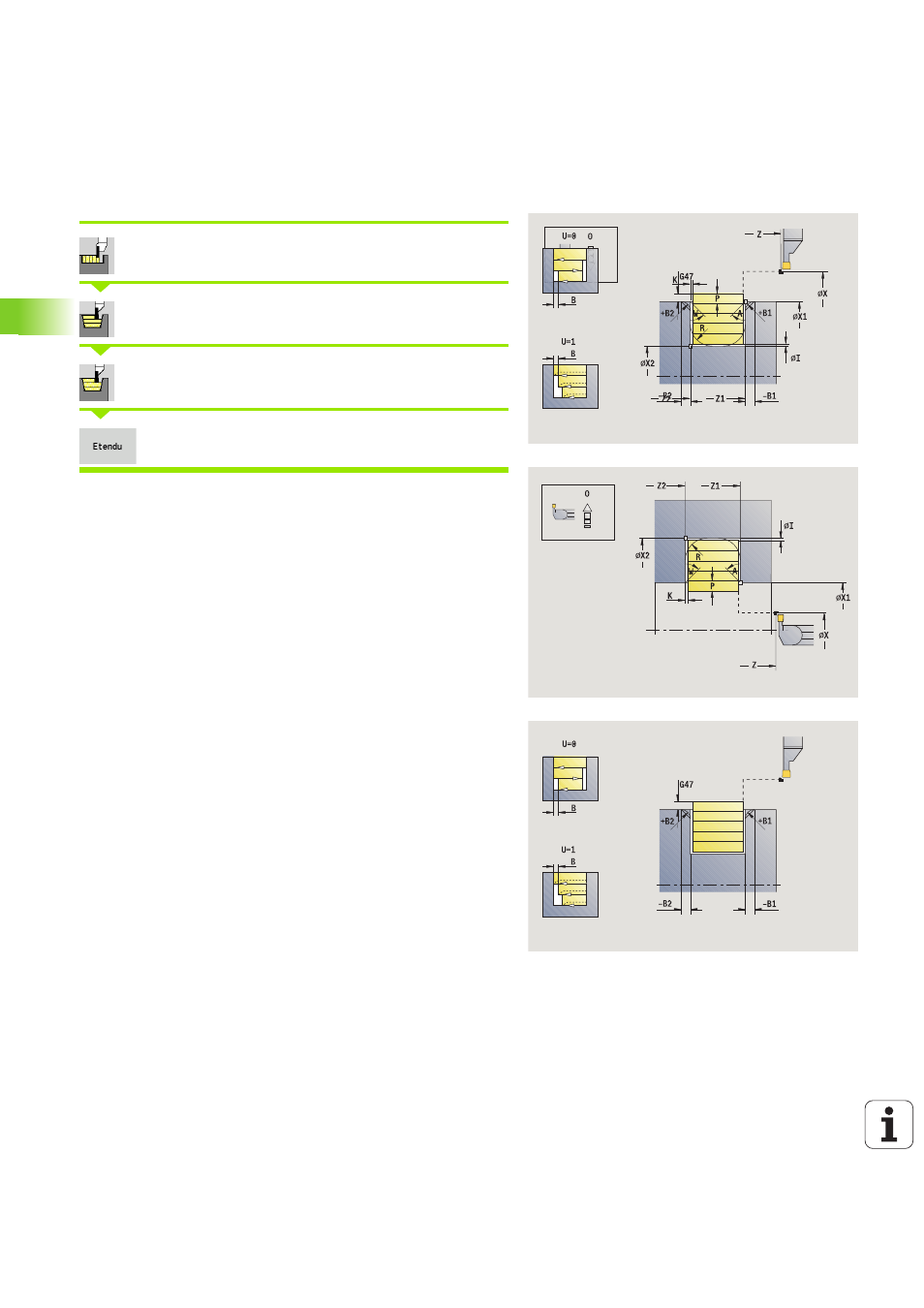

Tournage de gorges radiales – Etendu
Sélectionner Cycles de gorges
Sélectionner Tournage de gorges
Sélectionner Tournage de gorges radiales
Activer la softkey Etendu
Le cycle usine la zone qui a été définie aux paramètres Point de
départ X
/Point de départ Z1 et Point final de contour en tenant
compte des surépaisseurs (voir également "Tournage de gorges" à la
page 240).
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
P Profondeur de passe: passe max.
O Avance de plongée (par défaut: avance active)
I, K Surépaisseur X, Z
A Angle de départ (plage : 0° <= A < 90°)
W Angle final (plage : 0° <= W < 90°)
R Arrondi
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
B1, B2 Chanfrein/Arrondi (B1 début de contour; B2 fin de contour)
 B\>0 : rayon d'arrondi
 B<0 : largeur du chanfrein
B Largeur de décalage (par défaut: 0)
U Tournage unidirectionnel (par défaut: 0)
 0: bidirectionnel
 1: unidirectionnel
G47 Distance de sécurité (voir page 142)
