HEIDENHAIN MANUALplus 620 333
4.8 Cy
cles de fr
aisag
e

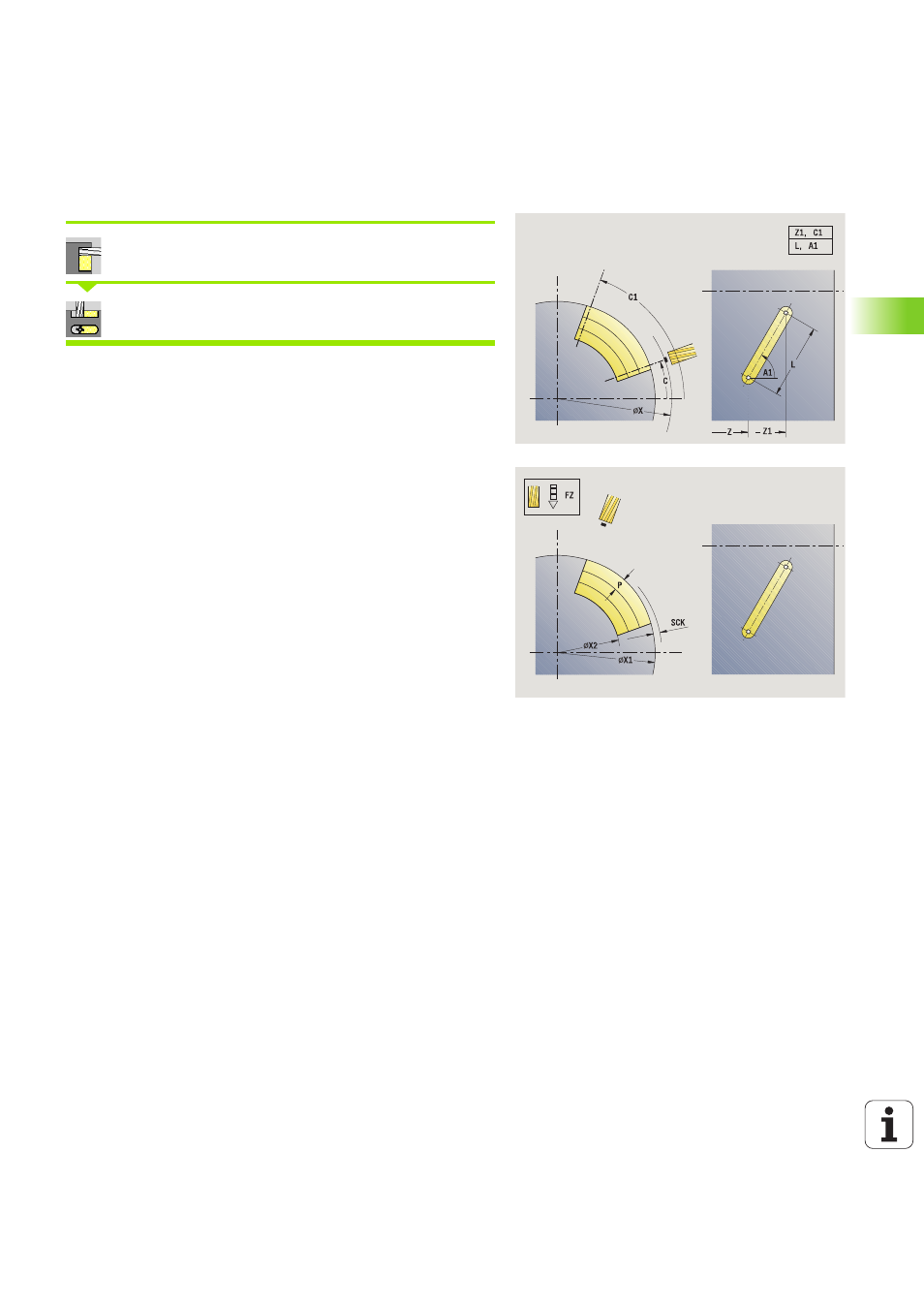

Rainure radiale
Sélectionner Fraisage
Sélectionner Rainure radiale
Le cycle crée une rainure sur l'enveloppe de la pièce. La largeur de la
rainure est le diamètre de la fraise.
Type d'usinage permettant d'accéder à la base de données
technologiques: Fraisage
Combinaisons de paramètres pour la position et l'orientation de la
rainure:
 X1, C1
 L, A1
Paramètres du cycle (première fenêtre de programmation)
X, Z
Point de départ
C Angle de broche (position axe C)
Z1 Point d'arrivée de la rainure
C1 Angle du point d'arrivée de la rainure (par défaut : angle
broche C)
L Longueur de la rainure
A Angle avec l'axe Z - par défaut: 0
X1 Face supérieure (diamètre) - (par défaut: point de départ X)
X2 Fond de fraisage
P Prof. de passe (défaut: prof. totale en une seule passe)
FZ Avance de passe (défaut: avance active)
SCK Distance de sécurité dans le sens de la passe (voir
page 142)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par rotation
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin: fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
