3 Données d'outils
Outils de filetage
Sélectionner un nouvel outil
Sélectionner les outils de filetage

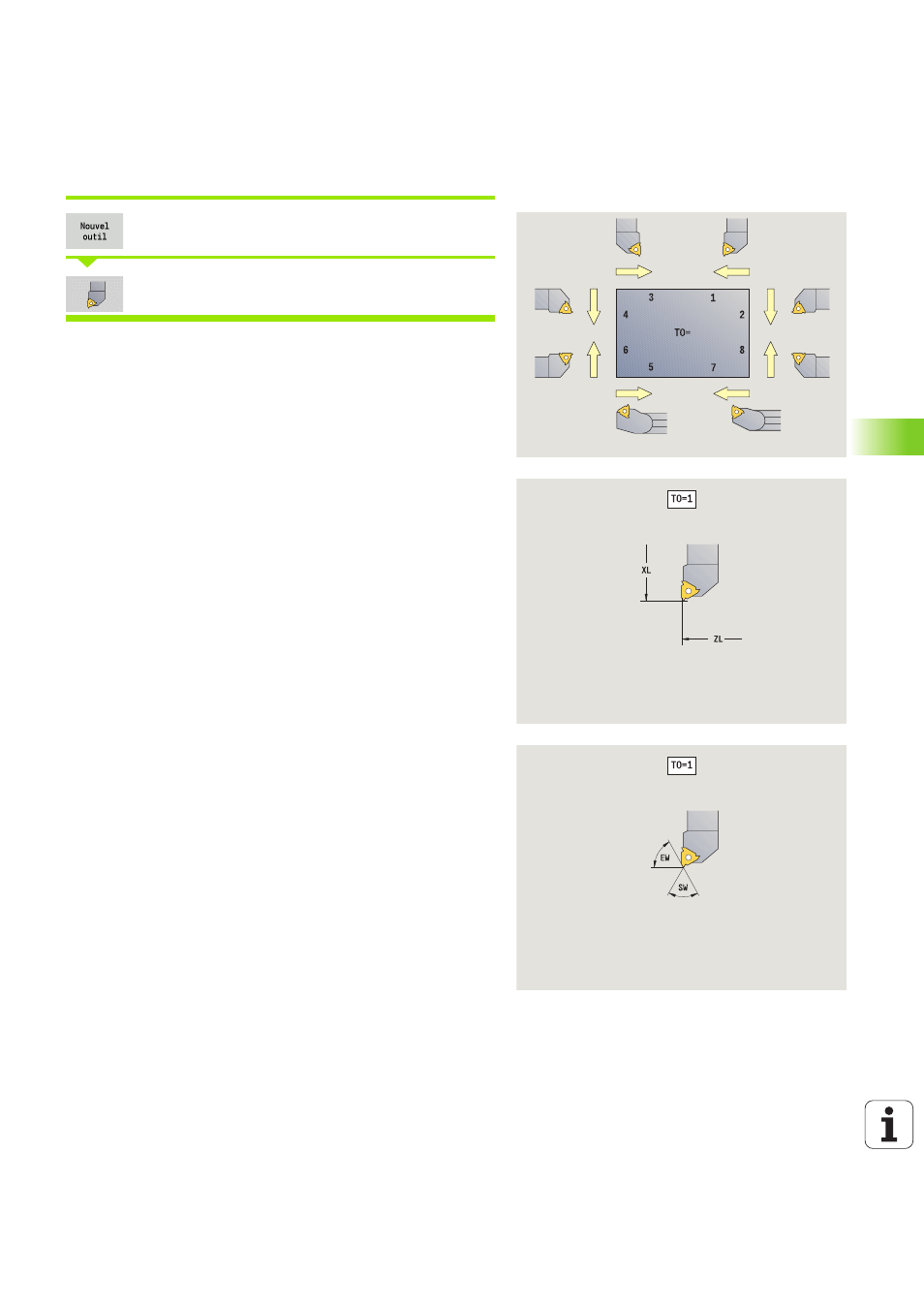

Les dessins d'aide indiquent les dimensions des outils.
Paramètres spéciaux pour outils à fileter
RS
Rayon de plaquette
SB Largeur du tranchant
EW Angle d'inclinaison (plage : 0° = EW = 180°)
SW Angle de pointe (plage : 0° = SW = 180°)
DN Largeur de l'outil
SD Diamètre du cône
ET Profondeur de plongée max.
NL Longueur utile
Autres paramètres d'outils : voir page 518.
