78 Mode Machine
3.3 Données mac
h
ine
3.3 Données machine
Saisie des données de la machine

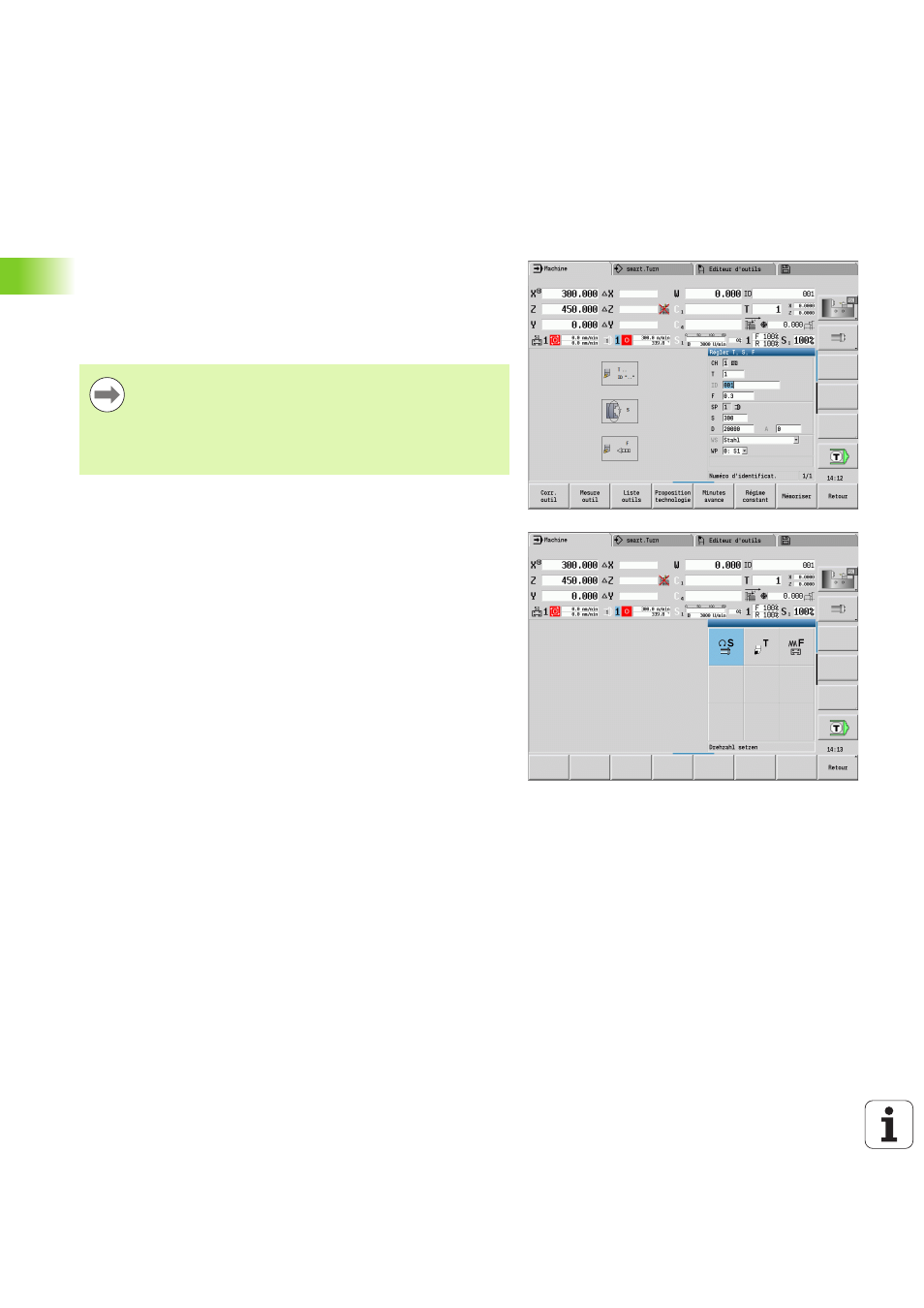

En mode manuel, vous renseignez les informations de l'outil, la
vitesse de rotation broche et l'avance/la vitesse de coupe dans la
fenêtre TSF (fenêtre Définir T, S, F). Dans les programmes
Apprentissage et smart.Turn, les données d'outils et les données
technologiques font partie intégrante des paramètres des cycles ou du
programme CN.
Dans le dialogue TSF, vous définissez également la "vitesse de
rotation maximale" et "l'angle l'angle d'arrêt", ainsi que la matière à
usiner.
Les données de coupe (vitesse de coupe, avance) peuvent être
mémorisées dans la base de données technologiques en fonction de
la matière de la pièce, du matériau de coupe de l'outil et du type
d'usinage. La softkey Proposition Technologie permet de valider les
données dans le dialogue.
La softkey Liste d'outils permet d'ouvrir la liste d'outils, tandis que
la softkey Liste tourelle permet d'ouvrir la liste des éléments qui
équipent actuellement le porte-outils. Le tableau contient un
emplacement par outil installé dans le porte-outils. Lors de la
configuration, un outil est affecté à chaque logement (numéro
d'identification).
Si votre machine est équipée d'un outil tournant, sélectionnez la
touche de changement de broche et précisez pour quelle broches les
données indiquées s'appliquent. La broche choisie est identifiée dans
l'affichage. De ce fait, la boîte de dialogue TSF existe en deux
présentations :
 Si vous n'avez pas d'outil tournant : les paramètres S, D et A se
réfèrent à la broche principale.
 Si vous avez un outil tournant : les paramètres S, D et A se
référent à la broche sélectionnée.
Signification des paramètres :
 S : vitesse de coupe/vitesse de rotation constante
 D : vitesse de rotation maximale
 A : angle d'arrêt
 BW : angle de l'axe B (fonction dépendante de la machine)
 CW : inverser la position de l'outil (Non/Oui). Ce paramètre permet
de définir la position de l'outil pour un usinage de la face avant ou de
la face arrière (fonction dépendante de la machine)
Au paramètre machine Dialogue TSF distinct (604906),
vous définissez comment vous souhaitez voir apparaître le
dialogue TSF :
 Un dialogue TSF avec toutes les données de coupe
 Des dialogues distincts pour T, S et F
