HEIDENHAIN MANUALplus 620 161
4.4 Cy
cles Multipasses

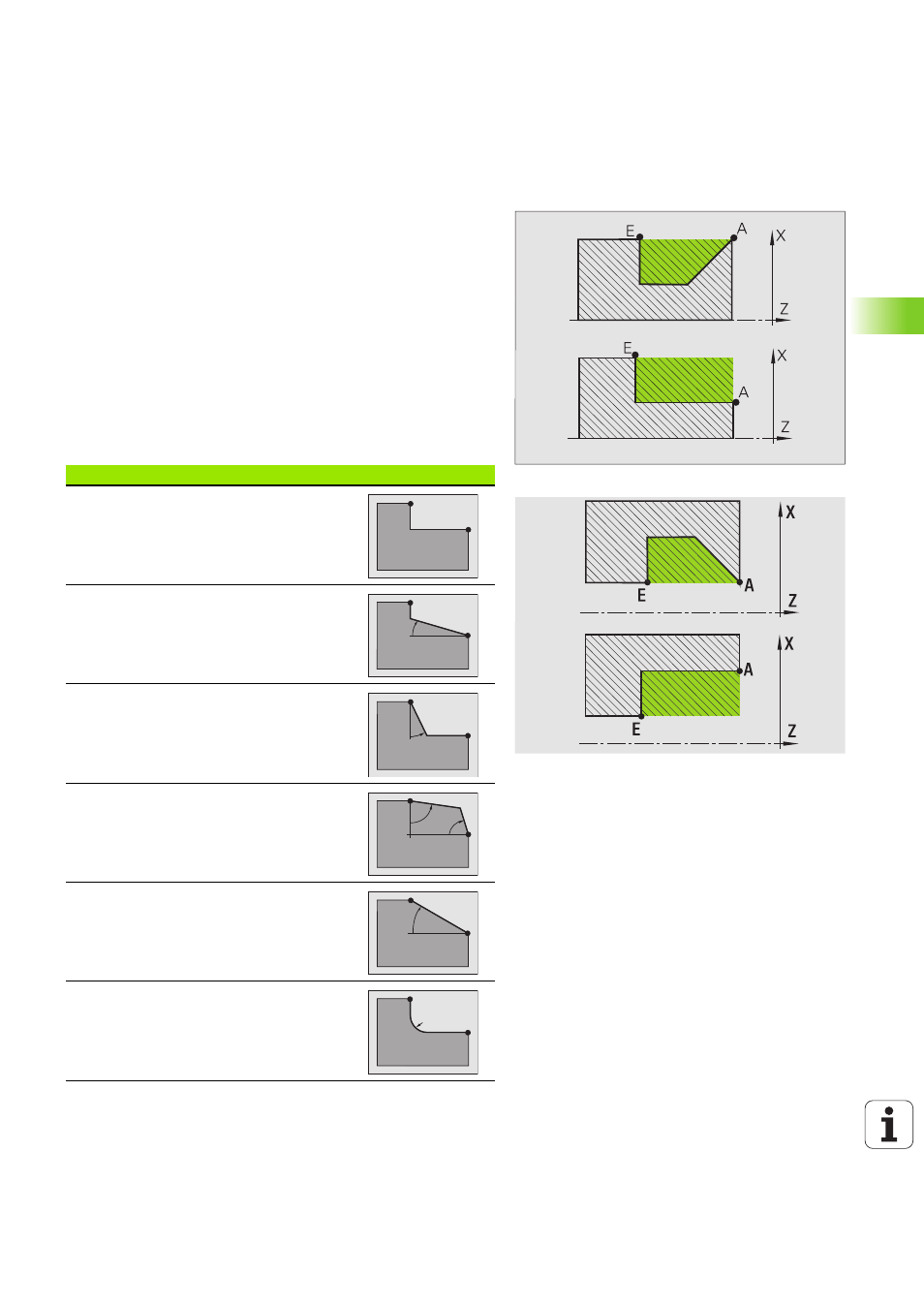

Position de l'outil
Tenez compte de la position de l'outil (point de départ X, Z) avant
d'exécuter des cycles multipasses en mode Etendu. Les règles sont
valables pour tous les sens d'usinage et de passe ainsi que pour
l'ébauche et la finition (voir ex. pour cycles longitudinaux)
 Le point de départ ne doit pas être dans la zone hachurée.
 La zone d'usinage commence au point de départ X, Z lorsque
l'outil est situé "avant" la section de contour. Sinon, seule la section
de contour définie sera usinée.
 Pour un usinage intérieur, si le point de départ X, Z est situé au-
dessus du centre de tournage, seule la section de contour définie
sera usinée.
(A = premier point du contour X1, Z1 ; E = point final du contour X2, Z2)
Formes de contours
Eléments de contour avec les cycles multipasses
Mode normal
Usinage de la zone rectangulaire
Mode étendu
Pente oblique au début du contour
Mode étendu
Pente à la fin du contour
Mode étendu
Pentes au début et à la fin du contour avec
l'angle \> 45°
Mode étendu
Une pente (en renseignant le point de départ
du contour, le point final du contour et l'angle
de départ)
Mode étendu
Arrondi
