HEIDENHAIN MANUALplus 620 211
4.4 Cy
cles Multipasses

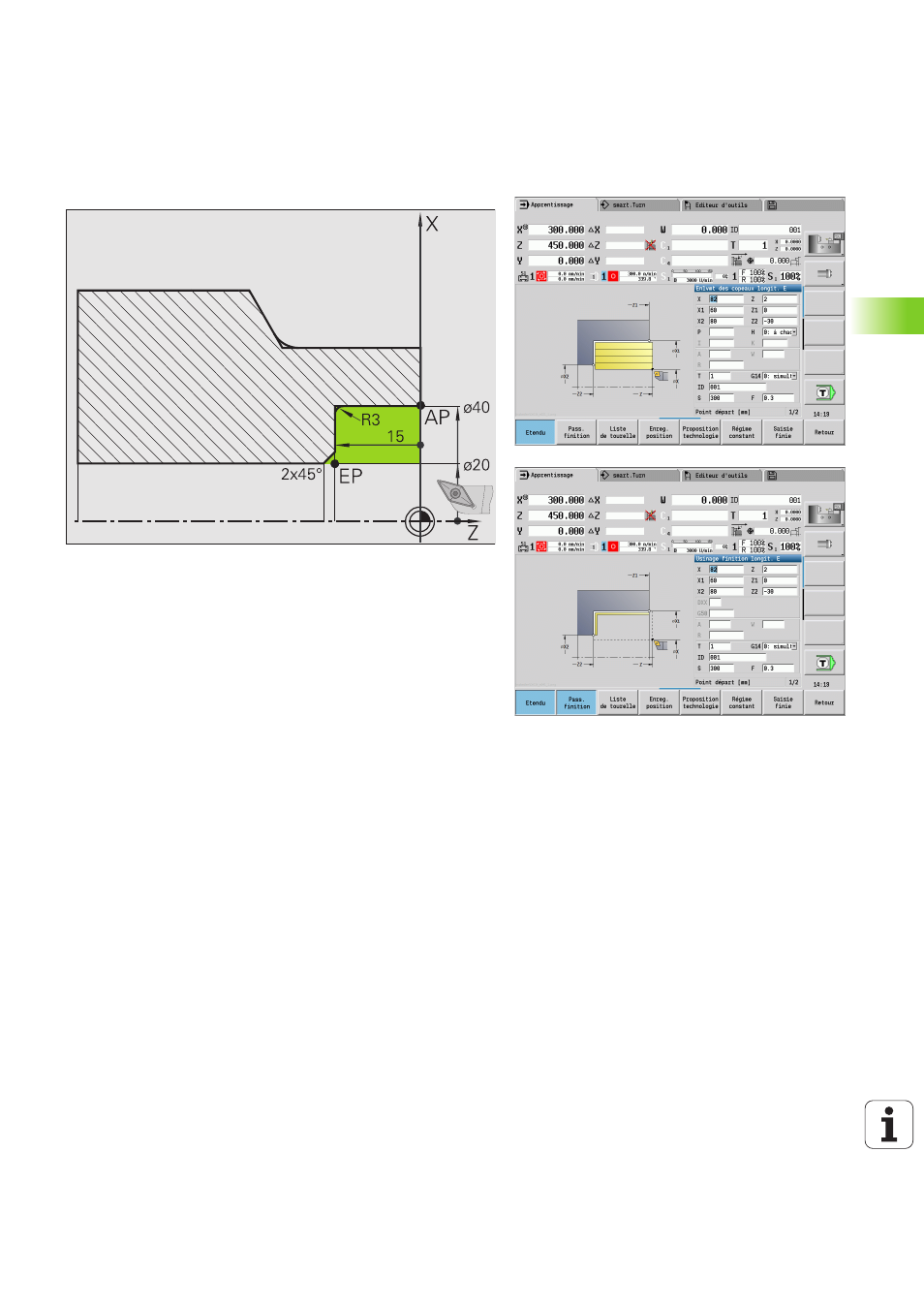

Ebauche et finition d'un contour intérieur
La zone sélectionnée entre AP (point de départ du contour) et EP
(point final du contour) est ébauchée avec Multipasses
longitudinales – Etendu
, en tenant compte des surépaisseurs. A
l'étape suivante, l'outil effectue la finition de la partie de contour avec
Multipasses longitudinales - Etendu
.
Le „mode Etendu“ réalise aussi bien l'arrondi que le chanfrein en fin
de contour.
Les paramètres Point de départ du contour X1, Z1 et Point final
du contour X2, Z2
jouent un rôle déterminant pour le sens d'usinage
et le sens des passes – il s'agit ici d'un usinage intérieur avec des
passes dans le sens +X.
Données d'outils
 Outil de tournage (pour l'usinage intérieur)
 TO = 7 – orientation d'outil
 A = 93° – Angle d'inclinaison
 B = 55° – Angle de pointe
