Réglage 2: Freinage par injection de CC
Lorsque la commande de marche est retirée, le variateur de vitesse entrera en blocage des IGBT (ferme sa sortie) pour la durée
minimale de blocage des IGBT (L2-03). Lorsque la durée minimale de blocage des IGBT est écoulée, le variateur de vitesse
injectera la quantité de courant de freinage par injection de CC définie dans le paramètre b2-02 dans les bobinages du moteur
pour freiner celui-ci. La durée de l'arrêt dans le freinage par injection de CC est considérablement plus rapide comparativement
à l'arrêt en roue libre.
Le moteur s'arrête en roue libre
Freinage par injection de CC avec le courant défini
en b2-02
Commande de marche
Fréquence de sortie
ON (allumé) OFF (éteint)
Vitesse du moteur
Durée minimale du blocage des
IGBT ( L2-03)

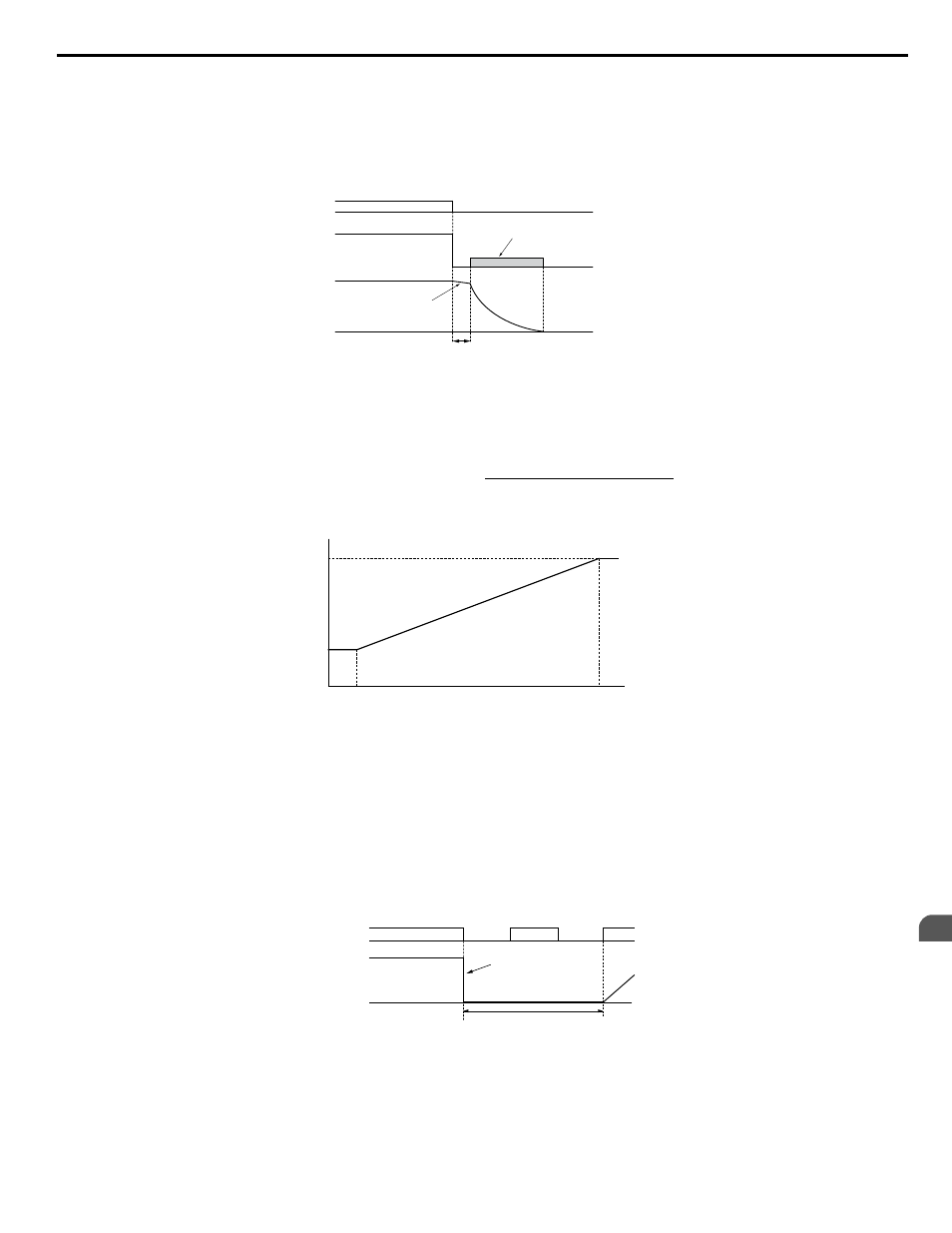

Figure 4.9 Freinage par injection de CC
La durée de freinage par injection de CC est déterminée par la valeur définie en b2-04 et la fréquence de sortie au moment du
retrait de la commande de marche. Elle peut être calculée de la façon suivante:
Durée de freinage par injection de CC
(b2-04) × 10 × Fréquence de sortie
Fréquence de sortie max. (E1-04)
=
Fréquence de sortie lorsque
la commande d'arrêt a été saisie
100%
(fréquence de sortie
maximale)
10%
Durée de freinage par imjection de CC
b2-04× 10
b2-04
Figure 4.10 Délai de freinage par injection de CC selon la fréquence de sortie
Note: si une faute de surintensité (oC) se produit pendant le freinage par injection de CC, prolonger la durée minimale de blocage des IGBT
(L2-03) jusqu'à ce que la faute ne se produise plus.
Réglage 3: Arrêt en roue libre avec minuterie
Lorsque la commande de marche est retirée, le variateur de vitesse fermera sa sortie et le moteur s'arrêtera en roue libre. Le
variateur de vitesse ne démarrera pas si une commande de marche est saisie avant que la durée t (C1-02) soit écoulée. Déactiver
puis activer la commande de marche qui avait été activée pendant la durée t lorsque t est écoulée pour démarrer le variateur
de vitesse.
Sortie du variateur de vitesse
fermée
Délai d'attente d'une commande t
Commande de marche
Fréquence de sortie
ON (allumé) ON (allumé) ON (allumé) OFF (éteint) OFF (éteint)
Figure 4.11 Arrêt en roue libre avec minuterie
Le délai d'attente t est déterminé par la fréquence de sortie lorsque la commande de marche est retirée et par la durée de
décélération active.
