n Réinstallation du couvert de raccordement
Les lignes d'alimentation et le câblage du signal doivent passer dans l'ouverture prévue à cet effet. Se reporter à Câblage des
bornes du circuit principal à la page 68 et Câblage des bornes du circuit de commande à la page 73 pour des détails
concernant le câblage.
Réinstaller le couvert de raccordement après avoir réalisé le câblage du variateur de vitesse et des autres dispositifs.
<1>

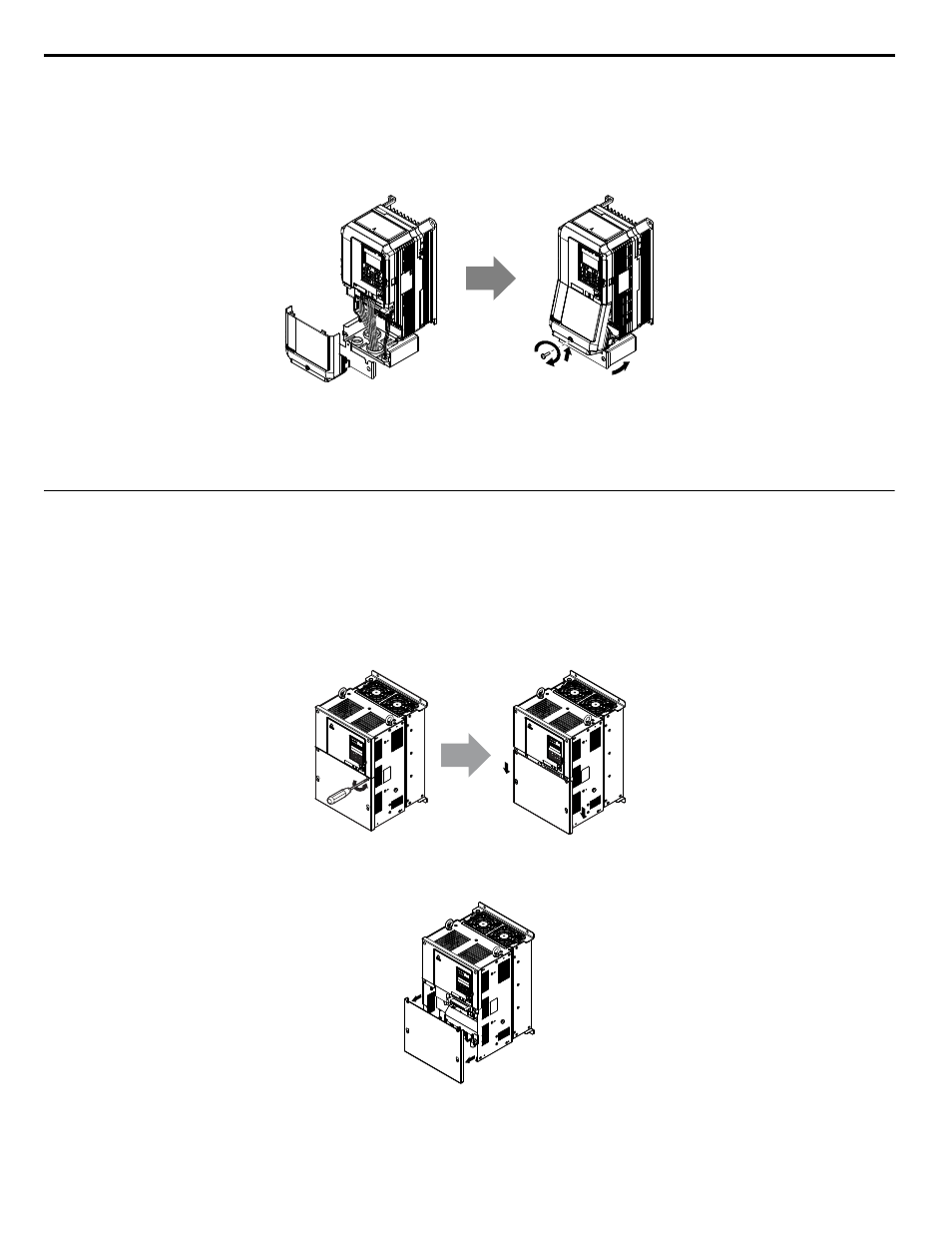

Figure 3.11 Réinstallation du couvert de raccordement sur un variateur de vitesse à boîtier IP20/NEMA type 1
<1> D'abord connecter le câblage de mise à la terre, puis le câblage du circuit principal et finalement le câblage du circuit de
commande.
u Modèles 2A0110 à 2A0250, 4A0208 à 4A0675 et 5A0125 à 5A0242 (boîtier IP00/à châssis
ouvert)
n Retrait du couvert de raccordement
1.
Desserrer les vis du couvert de raccordement, puis tirer le couvert vers le bas.
Note: le couvert de raccordement et le numéro des vis du couvert de raccordement diffèrent selon le modèle de variateur de vitesse.
ATTENTION! Ne pas retirer complètement les vis du couvert, les desserrer seulement. Si les vis du couvert sont entièrement
retirées, le couvert de raccordement peut tomber et causer une blessure.
Figure 3.12 Retrait du couvert de raccordement sur un variateur de vitesse à boîtier IP00/à châssis ouvert
2.
Tirer le couvert de raccordement vers l'avant pour le dégager du variateur de vitesse.
Figure 3.13 Retrait du couvert de raccordement sur un variateur de vitesse à boîtier IP00/à châssis ouvert
3.3 Couvert des borniers
