Tension de sortie (V)
Fréquence (Hz)
E1-05
E1-12
E1-13
E1-08
E1-10
E1-09 E1-07 E1-06 E1-11 E1-04

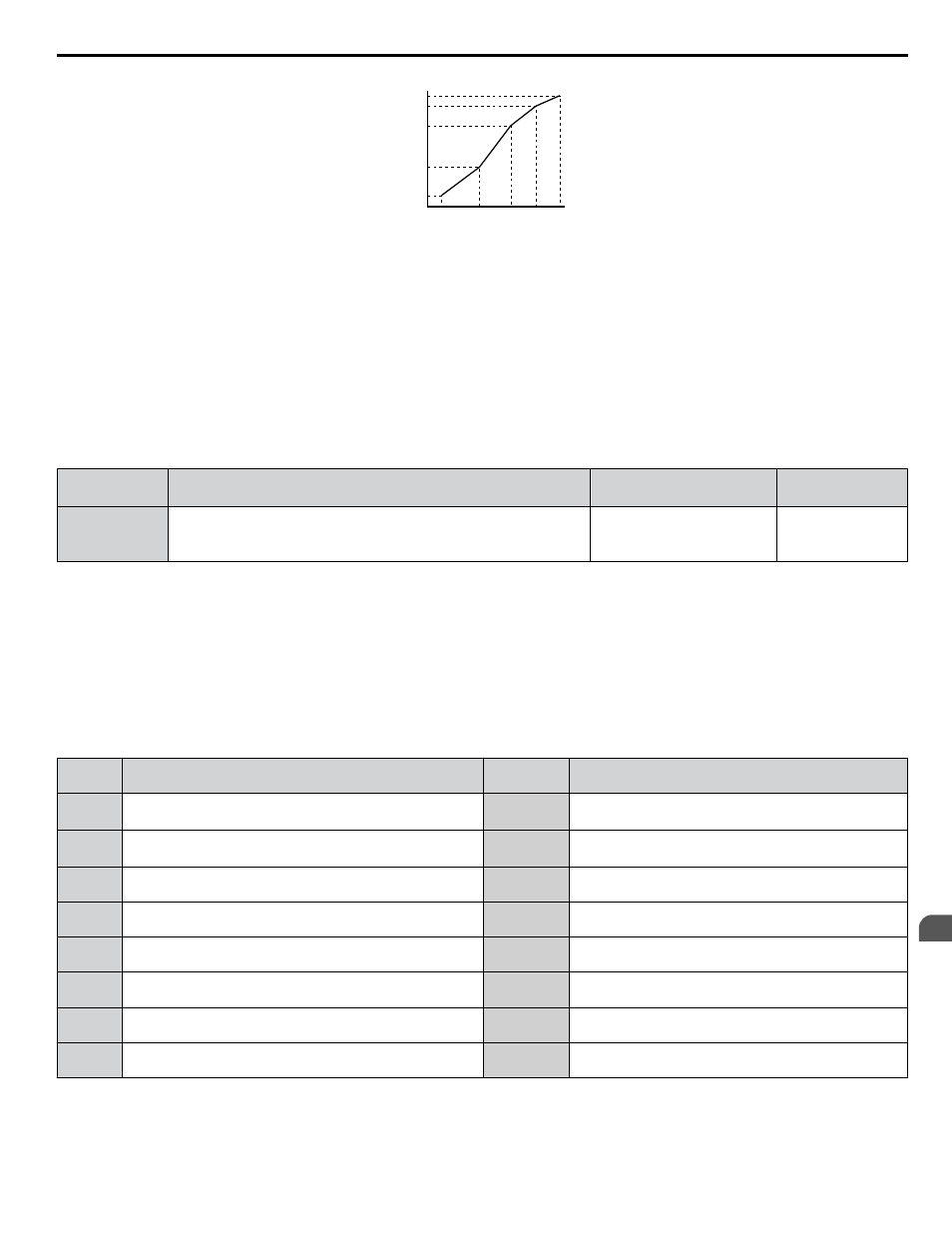

Figure 4.18 Modèle V/f
Note: 1. Les conditions suivantes doivent être vraies lors de la configuration du profil V/f: E1-09
2. Pour que le profil V/f soit une ligne droite sous E1-06, régler E1-09 égal à E1-07. Dans ce cas, le réglage E1-08 n'est pas pris en compte.
3. E1-03 n'est pas affecté lorsque le variateur de vitesse est initialisé, mais E1-04 à E1-13 reviennent à leur réglage par défaut.
4. Utiliser uniquement E1-11, E1-12 et E1-13 pour bien ajuster le profil V/f dans une plage de sortie de constante. Ces paramètres ont
rarement besoin d'être modifiés.
n E2-01: Courant Nominal Du Moteur
Procure le contrôle du moteur, protège celui-ci et calcule les limites du couple. Régler E2-01 à l'intensité maximale (FLA)
estampillée sur la plaque signalitique du moteur. Si le réglage automatique se termine avec succès, la valeur entrée dans T1-04
sera automatiquement transférée à E2-01.
Nº Nom du paramètre Plage de réglage
Réglage par
défaut
E2-01 Courant Nominal Du Moteur
10% à 200% du courant
nominal du variateur de
vitesse <1>
Déterminé par
o2-04
<1> S'affiche dans les unités suivantes:
2A0004 à 2A0040, 4A0002 à 4A0023 et 5A0007 à 5A0017: unités de 0.01 A.
2A0056 à 2A0415, 4A0031 à 4A0675 et 5A0022 à 5A0242: unités 0.1 A.
4A0930 et 4A1200: unités1 A.
Note: une erreur oPE02 se produira si le courant nominal du moteur dans E2-01 est réglé pour une valeur inférieure au courant de moteur à vide
dans E2-03. Régler E2-03 adéquatement pour éviter cette erreur.
n H1-01 à H1-08: fonctions pour les bornes S1 à S8
Ces paramètres assignent des fonctions aux entrées numériques multifonctions. Les diverses fonctions et les divers réglages
sont énumérés dans le Table 4.27 .
Nº Nom du paramètre
Plage de
réglage
Réglage par défaut
H1-01
Sélection De La Fonction S1 De La Borne D'Entrée Numérique
Multifonction
1 à 9F
40 (F) <1> : Commande De Marche Avant (séquence à
deux fils)
H1-02
Sélection De La Fonction S2 De La Borne D'Entrée Numérique
Multifonction
1 à 9F
41 (F) <1> : Commande De Marche Arrière (séquence à
deux fils)
H1-03
Sélection De La Fonction S3 De La Borne D'Entrée Numérique
Multifonction
0 à 9F 24: Faute Externe
H1-04
Sélection De La Fonction S4 De La Borne D'Entrée Numérique
Multifonction
0 à 9F 14: Réinitialisation Après Une Faute
H1-05
Sélection De La Fonction S5 De La Borne D'Entrée Numérique
Multifonction
0 à 9F 3 (0) <1> : Référence Multivitesse 1
H1-06
Sélection De La Fonction S6 De La Borne D'Entrée Numérique
Multifonction
0 à 9F 4 (3) <1> : Référence Multivitesse 2
H1-07
Sélection De La Fonction S7 De La Borne D'Entrée Numérique
Multifonction
0 à 9F 6 (4) <1> : Sélection de la référence Jog
H1-08
Sélection De La Fonction S8 De La Borne D'Entrée Numérique
Multifonction
0 à 9F 8: (6) <1> : Commande De Blocage Des IGBT
<1> Le numéro apparaissant entre parenthèses est la valeur par défaut après avoir effectué une initialisation à trois fils (A1-03 = 3330).
4.6 Réglage primaire du variateur de vitesse
