Affichage ACL

]

6

5

4

1

2

3

7

8

9

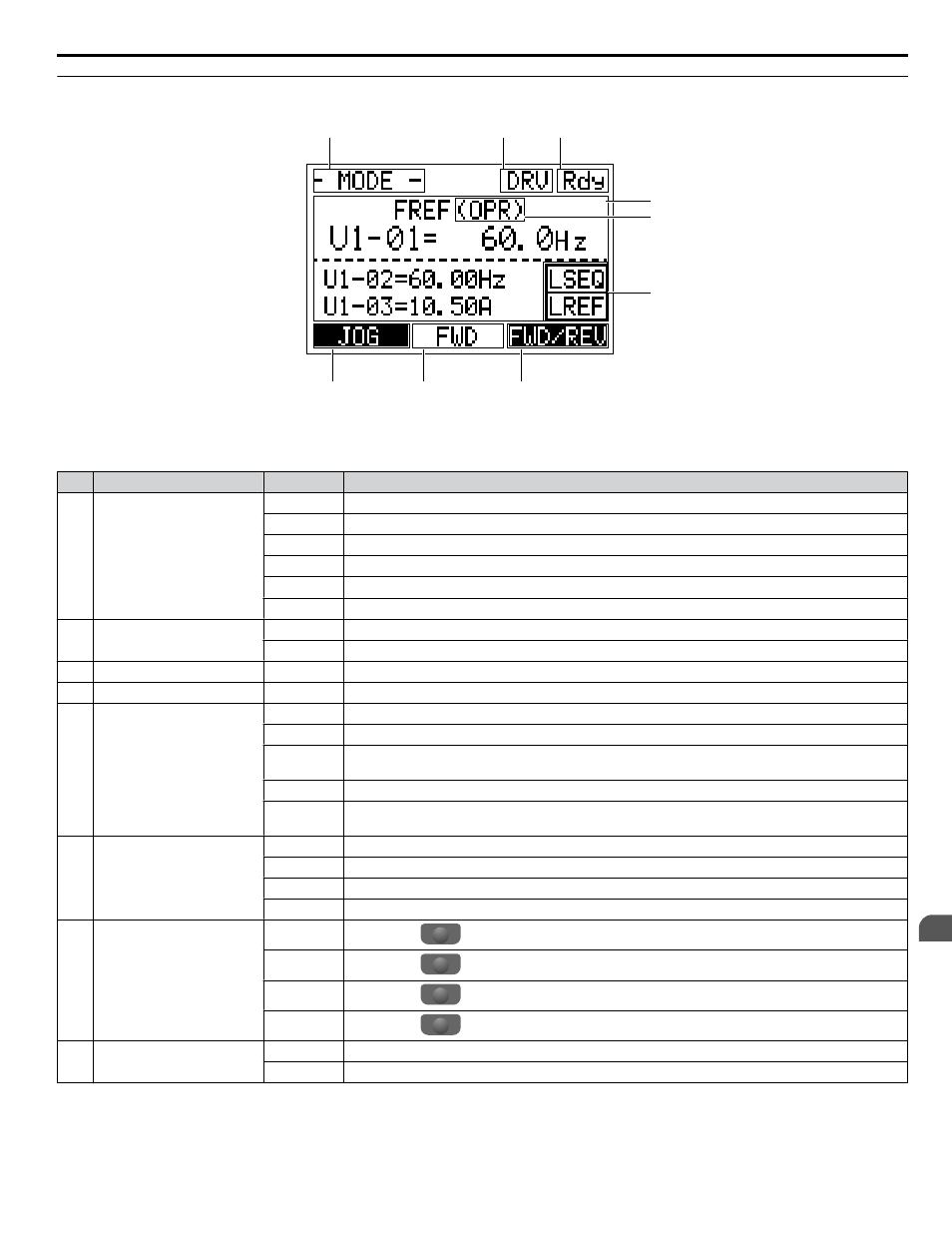

Figure 4.2 Affichage ACL

Table 4.1 Affichage et contenu

Nom

Affichage

Contenu

1

Menus de mode de

fonctionnement

MODE

Affiché en cas de sélection de mode.

MONITR

Affiché en mode de moniteur.

VERIFY

Indique le menu de vérifier.

PRMSET

Affiché en mode Paramétrage.

A.TUNE

Affiché pendant le réglage automatique.

SETUP

Affiché en mode Installation.

2

Zone d’affichage du mode

DRV

Affiché en mode de variateur de vitesse.

PRG

Affiché en mode de programmation.

3

Prêt

Rdy

Indique que le variateur de vitesse est prêt à fonctionner.

4

Affichage des données

Affiche des données spécifiques et des données de fonctionnement.

5

Affectation de

référence de

fréquence

<1>

OPR

Affiché lorsque la référence de fréquence est affectée à l'option du clavier LCD.

AI

Affiché lorsque la référence de fréquence est affectée à l’entrée analogique du variateur de vitesse.

COM

Affiché lorsque la référence de fréquence est affectée aux entrées de communication MEMOBUS/

Modbus du variateur de vitesse.

OP

Affiché lorsque la référence de fréquence est affectée à une unité optionnelle du variateur de vitesse.

RP

Affiché lorsque la référence de fréquence est affectée à l’entrée du train d’impulsions du variateur

de vitesse.

6

Affichage

LO/RE

<2>

RSEQ

Affiché lorsque la commande de mise en marche provient d’une source distante.

LSEQ

Affiché lorsque la commande de mise en marche provient du clavier d’opération.

RREF

Affiché lorsque la commande de mise en marche provient d’une source distante.

LREF

Affiché lorsque la commande de mise en marche provient du clavier d’opération.

7

Touche de fonction 2

(F2)

FWD/REV Appuyer sur

F2

pour basculer entre la marche avant et arrière.

DATA

Appuyer sur

F2

pour défiler jusqu’à l’écran suivant.

Appuyer sur

F2

pour déplace le curseur vers la droite.

RESET

Appuyer sur

F2

pour réinitialiser l’erreur de variateur de vitesse existante.

8

FWD/REV

FWD

Indique le fonctionnement du moteur vers l’avant.

REV

Indique le fonctionnement du moteur vers l’arrière.

4.1 Utilisation du clavier d’opération

YASKAWA TOFP YAIP1U 01B Variateur de vitesse ca YASKAWA - P1000 Manuel de mise en route rapide

83

4
