n Remarques relatives à l'application
Les modèles 4A0930 et 4A1200 sont expédiés de l'usine avec des cavaliers qui court-circuitent les bornes R/L1-R1/L11, S/
L2-S1/L21 et T/L3-T1/L31.
Retirer les vis M5 et les cavaliers tels qu'illustrés à la
Figure 3.7 pour un fonctionnement avec un redressement en 12 phases.
R1/L11
Cavalier
R/L1
S/L2
T/L3
T1/L31
S1/L21

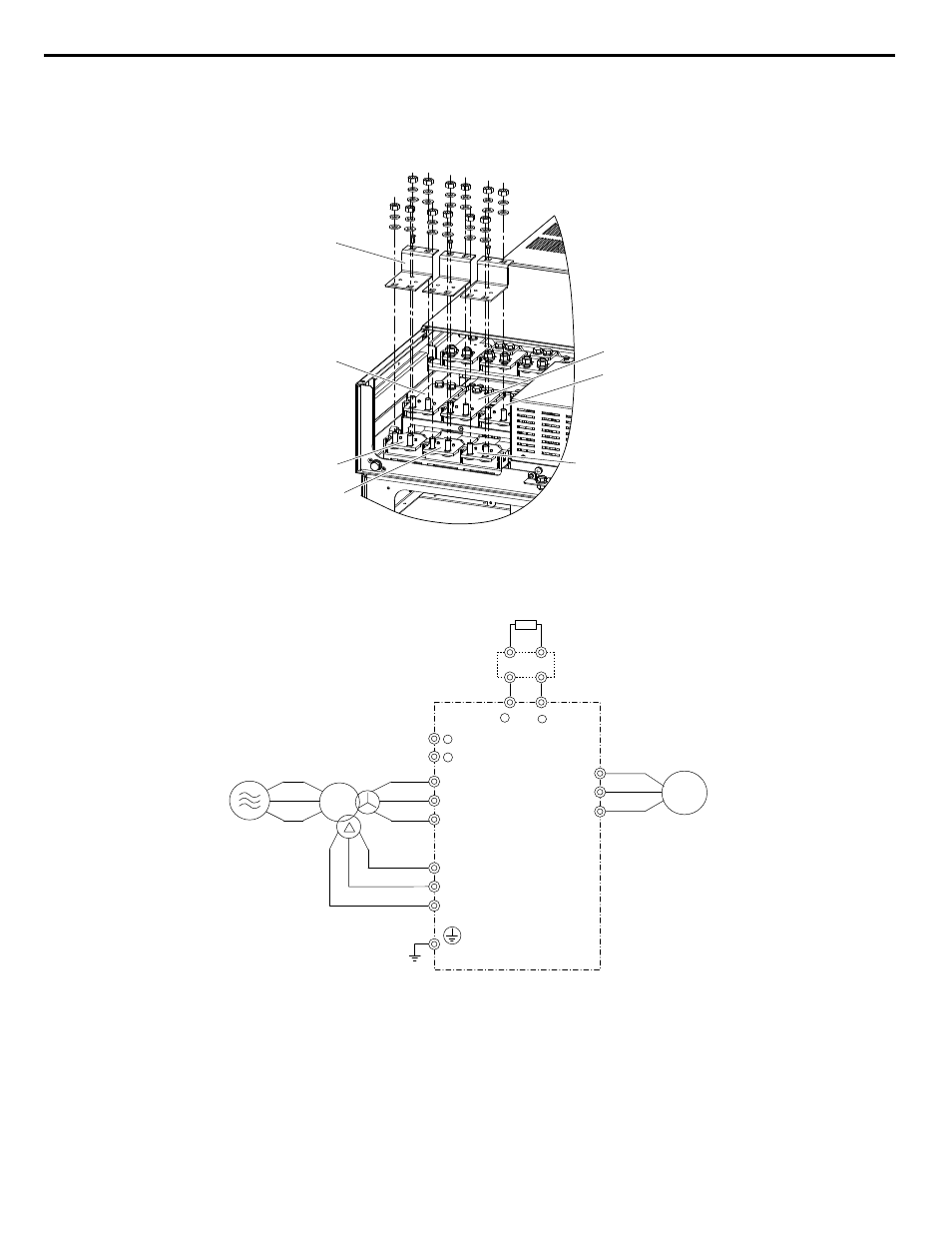

Figure 3.7 Retrait du cavalier
n Schéma de connexion
+ 1
−
3 + −
U/T1
V/T2
W/T3
R/L1
S/L2
T/L3
R1/L11
S1/L21
T1/L31
U1
V1
W1
W2 V2 U2
Unité de freinage
(en option)
Unité de résistance de freinage
(en option)
Moteur
Figure 3.8 Connexion des bornes du circuit principal
3.2 Schéma de connexion du circuit principal
