4.3 Diagrammes de démarrage

La

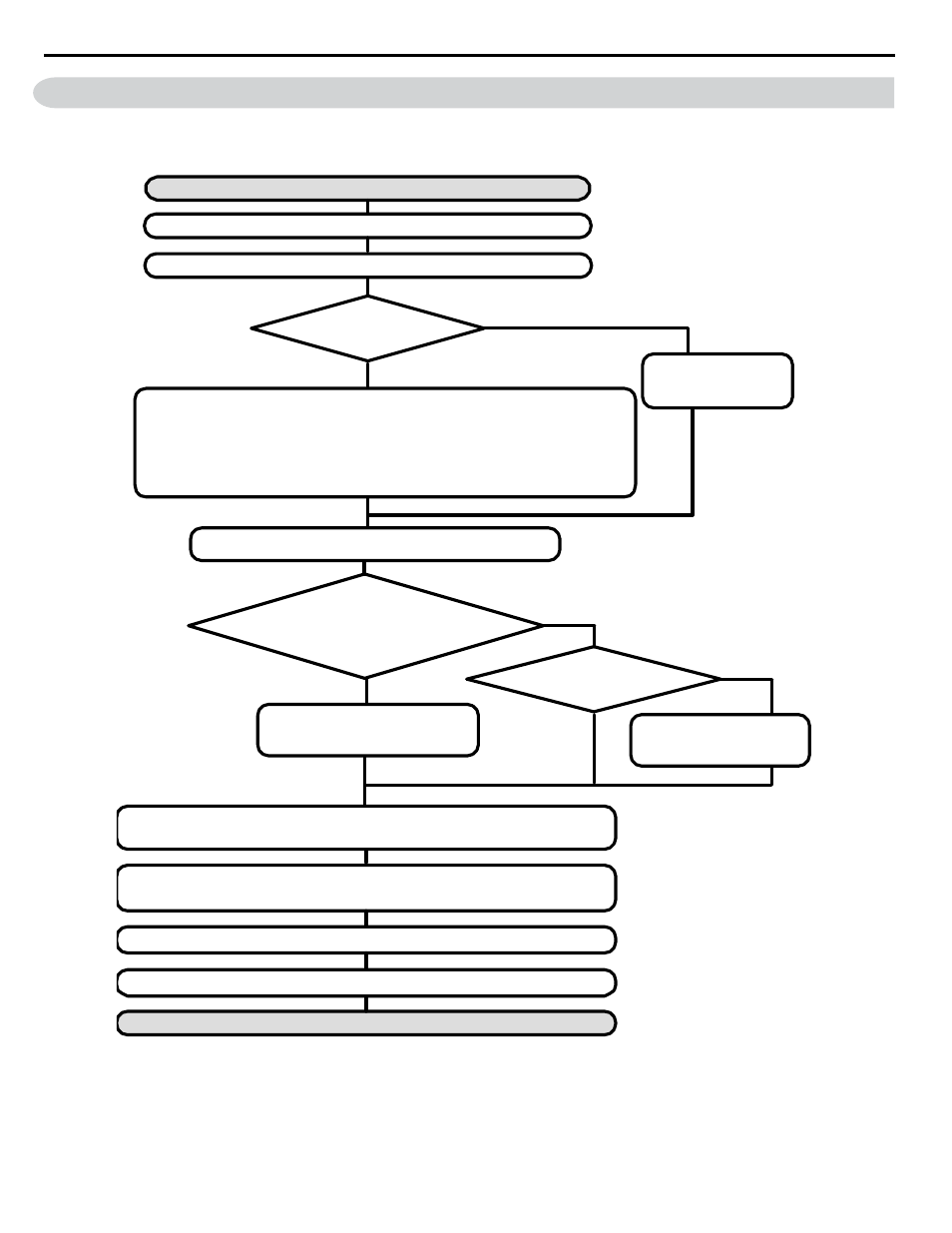

Figure 4.5

résume les étapes nécessaires à la mise en marche du variateur de vitesse et fournit des référence rapides pour

aider l'utilisateur à se familiariser avec les procédures de démarrage.

OUI

NON

DÉBUT

Installer et câbler le variateur de vitesse comme indiqué dans les chapitres 1, 2 et 3.

Mettre le variateur de vitesse sous tension en suivant les consignes de sécurité.

Configurations préétablies

A1-03 est-il utilisé?

Consulter
la section
Sélection de la configuration

Régler les paramètres primaires

b1-01/b1-02 pour sélectionner la fréquence de référence et la source de la commande de marche

H1-oo,H2-oo,H3-oo,H4-oo,H6-oo pour le réglage de la borne d'entrée/sortie

d1-oo pour l'utilisation de références multivitesses

C1-oo et C2-oo pour le réglage de la durée d'accélération/de décélération et de la courbe en S

L8-55 = 0 si une unité régénérative est utilisée

L3-04 si des options de freinage dynamique sont utilisées

NON

OUI

OUI

NON

Faire tourner le moteur sans charge; vérifier la direction de la rotation et le fonctionnement.

Vérifier que les commandes de signal externe au variateur fonctionnent comme souhaité.

Coupler la charge ou l'appareil au moteur.

Faire tourner l'appareil et vérifier le fonctionnement souhaité.

Faire la mise au point finale des paramètres.

Finaliser les réglages de la configuration le cas échéan

t .

Vérifier le fonctionnement de l'appareil et le réglage des paramètres.

Le variateur de vitesse est prêt à faire tourner l'application.

Économie d'énergie (b8-01 = 1)

ou recherche de vitesse par estimation de vitesse (b3-24 = 1)

activée lorsque b3-01 = 1 ou L2-01 = 1, 2?

La longueur du câble du moteur
est-elle supérieure à 50 mètres?

Définir ou vérifier les réglages du modèle V/f E1-oo.

Exécuter le réglage automatique rotatif

pour le contrôle V/f (T1-01 = 3)

Exécuter le réglage automatique
stationaire pour la résistance
du stator (T1-01 = 2)

Figure 4.5 Configuration simple avec économies d’énergie ou estimation de la vitesse

Note:

1. Exécuter un réglage automatique stationnaire pour la résistance en phases si le variateur de vitesse a été réglé automatiquement, puis

déplacé vers un endroit différent où la longueur du câble du moteur excède 50 m.

2. Effectuer de nouveau un réglage automatique après avoir installé une réactance CA ou un autre composant de la sorte du côté de la sortie

du variateur de vitesse.
