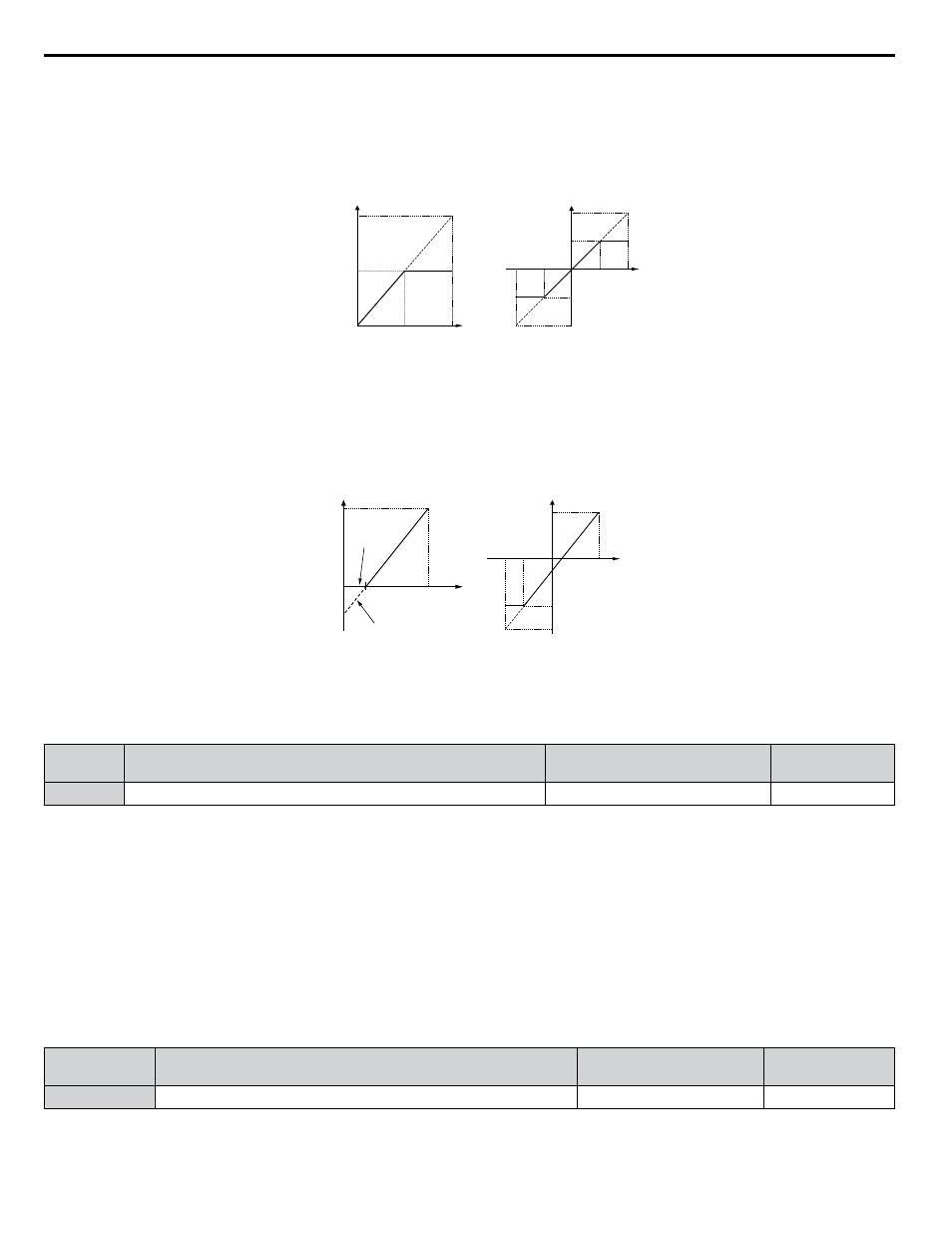

Page 116
Exemples de réglage
• Gain H3-03 = 200%, biais H3-04 = 0, la borne A1 comme entrée de référence de fréquence (H3-02 = 0):
Une entrée 10 V cc est équivalente à une référence de fréquence de 200% et 5 V cc est équivalente à une référence de
fréquence de 100%. Étant donné que la sortie du variateur de vitesse est limitée par le paramètre de fréquence maximale
(E1-04), la référence de fréquence sera égale à E1-04 supérieure à 5 V cc.
100%
-100%
5 V 10 V
-5 V
-10 V
E1-04
E1-04
H3-01 = 0
H3-01 = 1
0 V
10 V
5 V
0 V
Gain = 200%
Gain = 200%
100%
Référence
de fréquence
Biais = 0%
E1-04
Gain = -200%
Figure 4.23 Réglage de la référence de fréquence par l’entrée analogique avec une augmentation du gain
• Gain H3-03 = 100%, biais H3-04 = -25%, borne A1 comme entrée de référence de fréquence:
Une entrée de 0 V cc sera équivalente à une référence de fréquence de - 25%.
Lorsque le paramètre H3-01 = 0, la référence de fréquence est de 0% entre l'entrée 0 et 2 V cc.
Lorsque le paramètre H3-01 = 1, le moteur tournera en marche arrière entre l'entrée -10 et 2 V cc.
2.0 V 10 V
-6,0 V
-10 V
E1-04
0
-100%
-150%
2.0 V
10 V
100%
Référence
de fréquence
-25%
-25%
H3-01 = 0
H3-01 = 1
H3-01 = 0
H3-01 = 1
100%
Tension de l'entrée
analogique
Tension de
l'entrée
analogique
Figure 4.24 Réglage de la référence de fréquence par l’entrée analogique avec un biais négatif
n
H3-05: Sélection Du Niveau De Signal De La Borne A3
Détermine la fonction assignée à la borne analogique A3.
Nº
Nom
Plage de réglage
Réglage par
défaut
H3-05
Sélection Du Niveau De Signal De La Borne A3
0 à 3
0
Réglage 0: 0 à 10 V cc
Le niveau d'entrée est de 0 à 10 V cc Voir l'explication fournie pour H3-01.
Se reporter à Réglage 0: 0 à 10 V cc à la page
Réglage 1: 0 à 10 V cc bipolaire
Le niveau d'entrée est de -10 à 10 V cc Voir l'explication fournie pour H-01.
Se reporter à Réglage 1: 0 à 10 V cc bipolaire
.
Réglage 2: 4 à 20 mA
Réglage 3: 0 à 20 mA
n
H3-06: Sélection De La Fonction De La Borne A3
Détermine la fonction assignée à la borne analogique A3.
Nº
Nom
Plage de réglage
Réglage par
défaut
H3-06
Sélection De La Fonction De La Borne A3
0 à 26
2
4.6 Réglage primaire du variateur de vitesse
116
