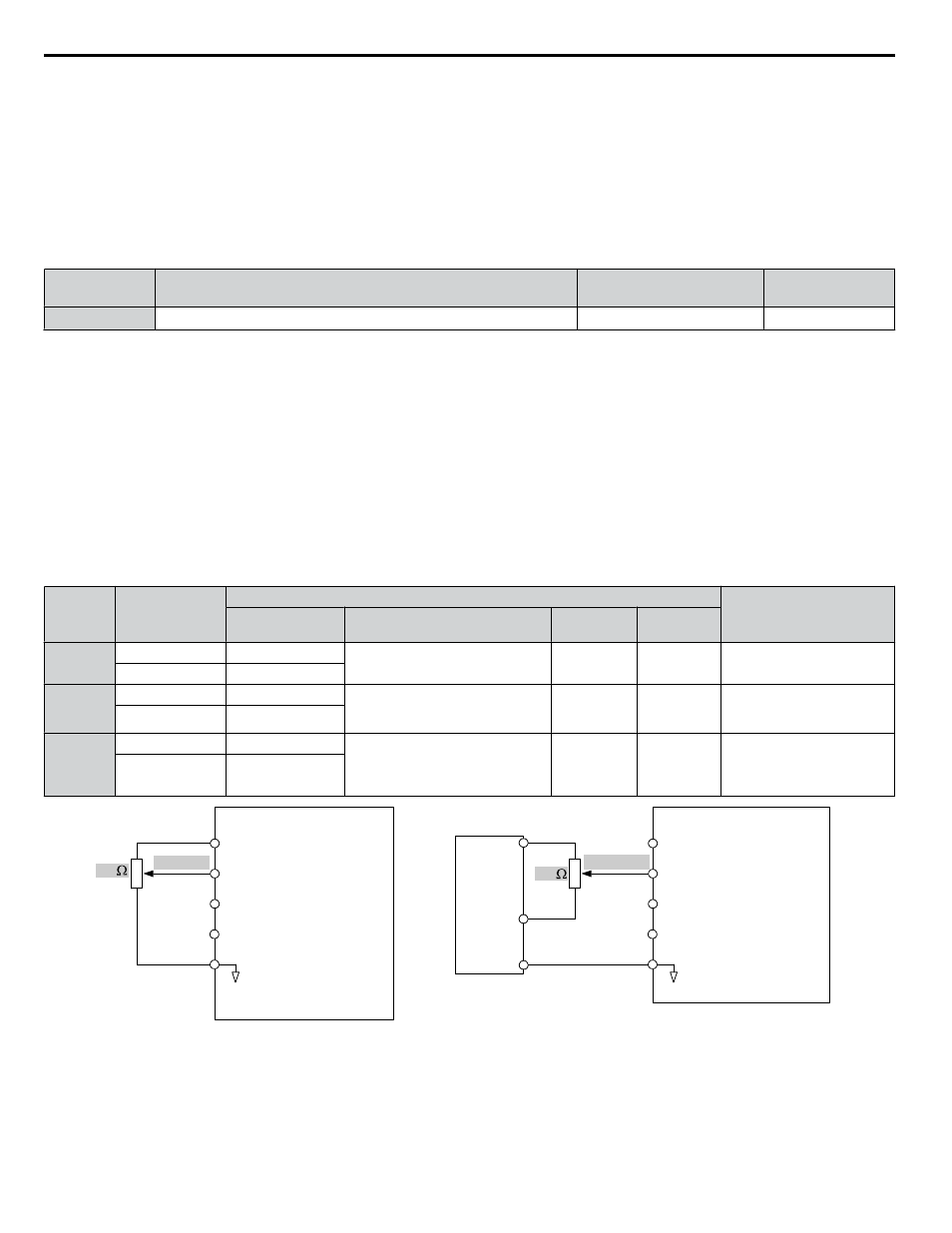

Yaskawa AC Drive P1000 Industrial - Manuel (Page 96)

Réglage 8011: ventilateur avec PI
Application préétablie pour ventilateur avec applications PI. Se reporter à Applications préétablies de ventilateur et de
pompe à la page 130 pour une liste des paramètres et des valeurs par défaut de cette application préétablie.
n b1-01: Sélection De La Référence De Fréquence 1
Sélectionne la source de la référence de fréquence 1 pour le mode REMOTE.
Note: 1. Si une commande de marche est saisie dans le variateur de vitesse, mais que la référence de fréquence saisie est 0 ou inférieure à la
fréquence minimale, le témoin à LED RUN du clavier d'opération s'allumera et le témoin STOP clignotera.
2. Appuyer sur la touche LO/RE pour régler le variateur de vitesse à LOCAL et utiliser le clavier d'opération pour saisir la référence de
fréquence.
Nº Nom du paramètre Plage de réglage
Réglage par
défaut
b1-01 Sélection De La Référence De Fréquence 1 0 à 4 1
Réglage 0: clavier d'opération
À l'aide de ce paramètre, la référence de fréquence peut être saisie en:
• Commutant les références multivitesses des paramètres d1-oo.
• Saisissant la référence de fréquence par le clavier d'opération.
Réglage 1: bornes (bornes d'entrée analogique)
Grâce à ce réglage, une référence de fréquence analogique peut être saisie comme signal de courant ou de tension depuis les
bornes A1, A2 ou A3.
Entrée de tension
L'entrée de tension peut être utilisée à l'une ou l'autre des trois bornes d'entrée analogiques. Faire les réglages comme décrit
dans le Table 4.8 selon l'entrée utilisée.
Table 4.8 Réglages d’entrée analogiques pour la référence de fréquence à l’aide de signaux de tension
Borne
Niveau de
signal
Réglage des paramètres
Remarques
Sélection du
niveau de signal
Sélection de la fonction PID Biais
A1
0 à 10 V cc H3-01 = 0 H3-02 = 0
(biais référence de fréquence)
H3-03 H3-04 –
-10 à +10 V cc H3-01 = 1
A2
0 à 10 V cc H3-09 = 0
H3-10 = 0
(biais référence de fréquence)
H3-11 H3-12
Régler le cavalier S1 de la
carte de raccordement à « V »
pour l’entrée de tension.
-10 à +10 V cc H3-09 = 1
A3
0 à 10 V cc H3-05 = 0
H3-06 = 0
(biais référence de fréquence)
H3-07 H3-08
Régler le
commutateur DIP S4 de la
carte de raccordement à
« AI ».
-10 à +10 V cc H3-05 = 1
Variateur de vitesse
A1 Entrée analogique 1
0 à 10 V
AC Entrée analogique commune
2 k
+V 10.5 V, 20 mA alimentation
électrique
A2 Entrée analogique 2
A3 Entrée analogique 3
Variateur de vitesse
A1 Entrée analogique 1
AC Entrée analogique commune
+V 10.5 V, 20 mA alimentation
électrique
A2 Entrée analogique 2
A3 Entrée analogique 3
4 k
-10 à 10 V
OU
Alimentation
client
+/- 10 V
+10 V
-10 V
Commun
Figure 4.6 Réglage de la référence de fréquence en tant que signal de tension à la borne A1
4.6 Réglage primaire du variateur de vitesse
