Utilisate
ur
Fonction
37 Pendant La Sortie De Fréquence —
38 Variateur De Vitesse Activé —
39 Watts-Heure De La Sortie D'Impulsions —
3C État LOCAL/REMOTE —
3D Pendant La Recherche De Vitesse —
3E Rétroaction PID Faible —
3F Rétroaction PID Élevée —
4A Pendant Le Fonctionnement Du Système KEB —
4C Pendant L'Arrêt Rapide —
4D Délai De La Préalarme oH —
4E <2> Faute Du Transistor De Freinage (rr) —
4F <2> Surchauffe De La Résistance De Freinage (rH) —
Utilisate
ur
Fonction
50 En Attente Du Fonctionnement —
51 Minuterie Séquentielle 1 —
52 Minuterie Séquentielle 2 —
53 Minuterie Séquentielle 3 —
54 Minuterie Séquentielle 4 —
58 UL6 Détecté —
60 Alarme Du Ventilateur De Refroidissement Interne —
71 Rétroaction PI Secondaire Basse —
72 Rétroaction PI Secondaire Haute —
100 à 192 Fonction 0 à 92 Avec Sortie Inversée —
<2> Non disponible pour les modèles de variateur de vitesse 2A0169 à 2A0415 et 4A0088 à 4A1200.
Réglage 2: Concordance De Vitesse 1 (f
réf
/f
sortie
Concordance 1)
Se ferme lorsque la fréquence de sortie réelle se situe à l'intérieur de la Largeur De La Concordance De Vitesse (L4-02) de la
référence de fréquence actuelle sans égard à la direction.
État Description
Ouvert
La fréquence de sortie ou la vitesse du moteur ne correspond pas à la référence de fréquence alors que le variateur de vitesse est en
marche.
Fermé La fréquence de sortie ou la vitesse du moteur est dans la plage de fréquences de référence ±L4-02.
Note: la détection fonctionne en marche avant et arrière.
L4-02
L4-02
Référence
de fréquence
Concordance
de vitesse 1
ON (allumé) OFF (éteint)
Fréquence de sortie
ou vitesse du moteur

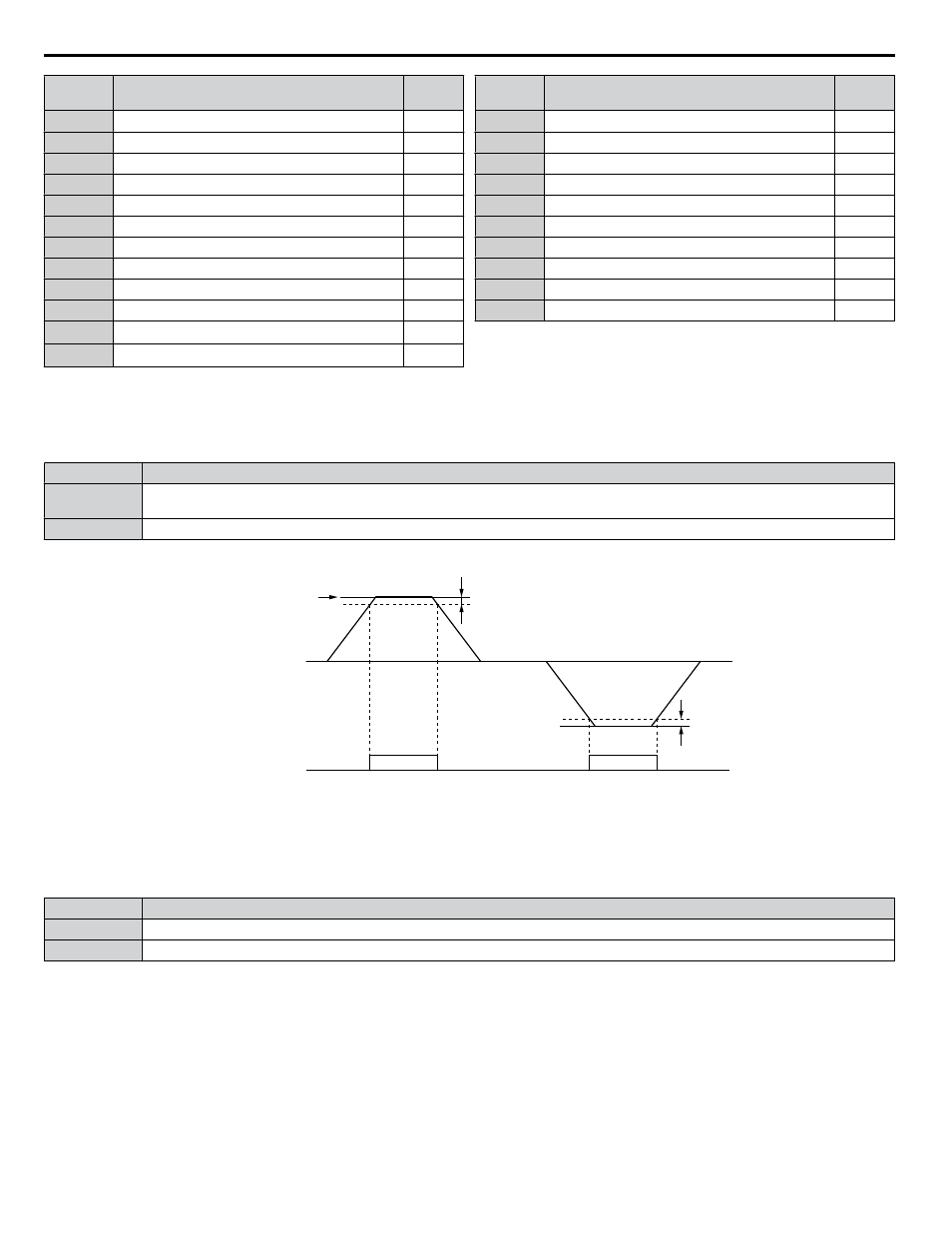

Figure 4.21 Tableau temporel de la concordance de vitesse 1
Réglage 3: Concordance De Vitesse 1 (f
réf
/f
sortie
Concordance 1)
Se ferme lorsque la fréquence de sortie réelle et la référence de fréquence se situent à l'intérieur de la Largeur De Concordance
De Vitesse (L4-02) du niveau de concordance de vitesse programmé (L4-01).
État Description
Ouvert La fréquence de sortie ou la vitesse du moteur ainsi que la référence de fréquence ne sont pas toutes à l'intérieur de la plage ±L4-02.
Fermé La fréquence de sortie ou la vitesse du moteur ainsi que la référence de fréquence sont toutes à l'intérieur de la plage ±L4-02.
Note: la détection fonctionne en marche avant et arrière. La valeur de L4-01 sert de niveau de détection dans les deux directions.
4.6 Réglage primaire du variateur de vitesse
114 YASKAWA TOFP YAIP1U 01B Variateur de vitesse ca YASKAWA - P1000 Manuel de mise en route rapide
