Figure 4.17, Montre la sélection de, E1-01: réglage de la tension d'entrée – Yaskawa AC Drive P1000 Industrial Manuel d'utilisation
Page 106: 6 réglage primaire du variateur de vitesse
d1-04
d1-05
d1-06
d1-07
d1-17
d1-12
d1-13
d1-14
d1-15
d1-16
ON
(allumé)
ON (allumé)
ON
(allumé)
ON (allumé)
ON (allumé)
ON (allumé)
ON (allumé)
ON
(allumé)
ON
(allumé)
ON (allumé)
ON
(allumé)
ON
(allumé)
ON
(allumé)
ON
(allumé)
ON (allumé)
FWD (REV) Marche/Arrêt
Référence de multivitesse 2
Référence de multivitesse 3
Référence Jog
Durée
Référence de multivitesse 1
Référence de multivitesse 4
Référence
de fréquence
d1-01
(A1)
d1-02
(A2)
d1-03
(A3)

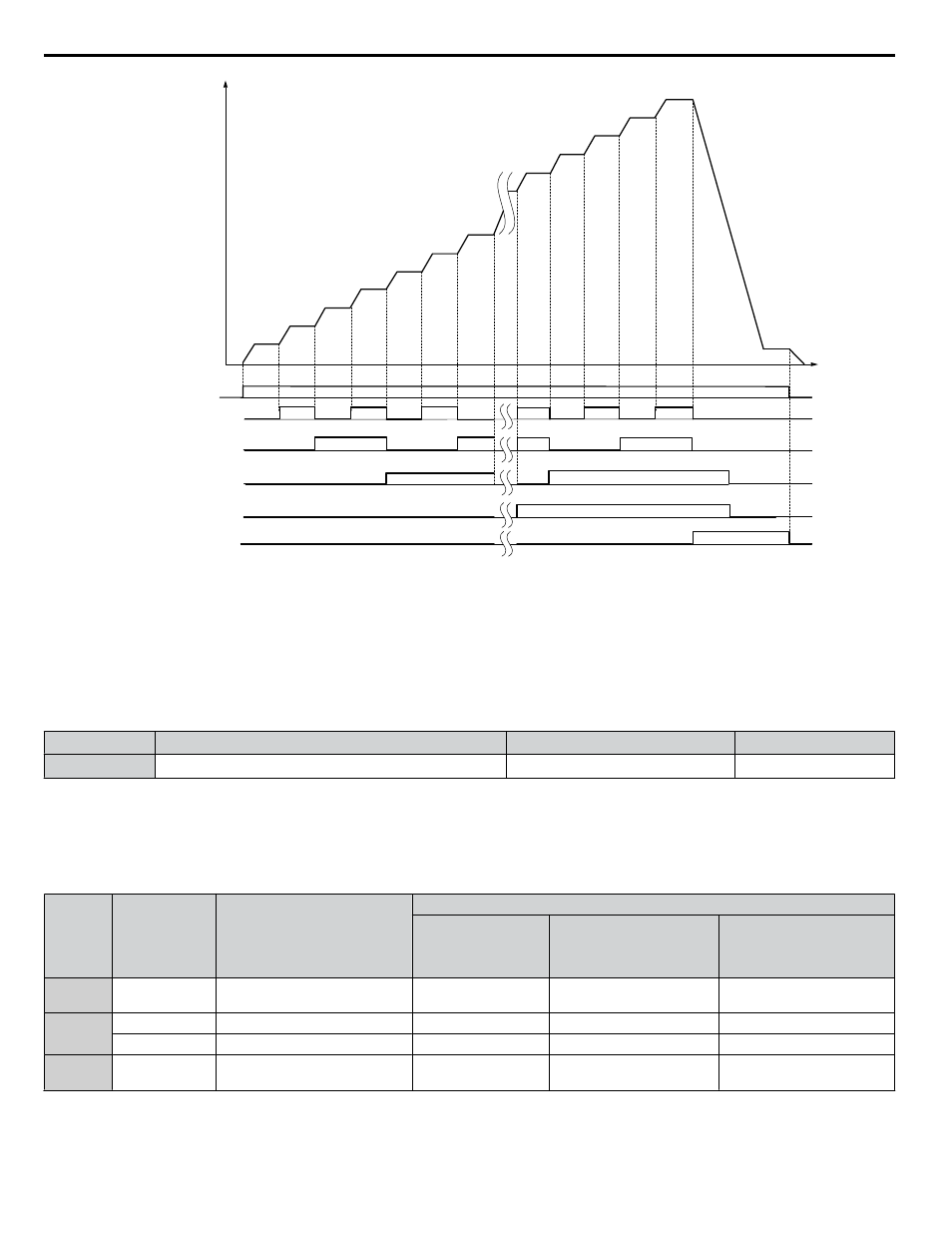

Figure 4.17 Diagramme temporel de référence préétablie
n
E1-01: Réglage De La Tension D'Entrée
Ajuste les niveaux de certaines caractéristiques de protection du variateur de vitesse (surtension, prévention du calage, etc.).
Régler ce paramètre à la tension nominale de l'alimentation électrique CA.
REMARQUE: régler le paramètre E1-01 de manière à ce qu'il corresponde à la tension d'entrée du variateur de vitesse. La tension d'entrée
du variateur de vitesse (et non la tension du moteur) doit être définie en E1-01 afin que les fonctions protectrices fonctionnement de façon
appropriée. L'omission de régler la bonne tension d'entrée entraînera le fonctionnement inapproprié du variateur de vitesse.
Nº
Nom du paramètre
Plage de réglage
Réglage par défaut
E1-01
Réglage De La Tension D'Entrée
155 à 255 V
<1>
230 V
<1>
<1> Les valeurs affichées sont spécifiques aux variateurs de vitesse de classe 200 V. Doubler la valeur pour les variateurs de vitesse de classe 400 V.
Multiplier la valeur par 2.875 pour les variateurs de vitesse de classe 600 V.
Valeurs liées à E1-01
Le réglage de la tension d'entrée détermine les niveaux de détection de surtension et de sous-tension, les niveaux de
fonctionnement du transistor de freinage, la fonction KEB et la fonction de suppression de surtension.
Tension
Valeur du
réglage de
E1-01
ov Niveau de détection/
Niveau de détection du
transistor de freinage
dynamique)
<1>
(Niveau de
détection rr)
(Valeurs approximatives)
Niveau de détection
UV (L2-05)
Tension du bus CC
désirée pendant la KEB
(L2-11)
Suppression ov/
niveau de prévention du
calage
(L3-17)
Classe de
200 V
Tous les réglages
410 V / 394 V
190 V
260 V
375 V
Classe de
400 V
réglage ≥ 400 V
820 V / 788 V
380 V
500 V
750 V
réglage < 400 V
820 V / 788 V
350 V
460 V
750 V
Classe de
600 V
Tous les réglages
1178 V / 1132 V
475 V
635 V
930 V
<1> Les niveaux de fonctionnement du transistor de freinage sont valides pour le transistor de freinage interne du variateur de vitesse. Avant d'utiliser
une unité de freinage dynamique, consulter le manuel d'instruction TOBPC72060000 ou TOBPC72060001.
